微型拨动开关-科普知识

作者：G-Switch
发布时间：17-11-26 15:54
点击数：198

微型拨动开关(又名小拨动开关、贴片拨动开关、MINI拨动开关、滑动开关 ),
英文名:SLIDE SWITCH (POWER SWITCH)
微型拨动开关的机械性能是指通过拨动开关的柄导通和断开,从而达到切换电路的目的的。
拨动开关常用的品种有单极双位、单极三位、双极双位以及双极三位等，它一般用于低压电路，
具有滑块动作灵活、性能稳定可靠的特点。
微型拨动开关属于小电流开关,故不需要安规认证.微型拨动开关的最主要的两个作用:
一:用控制电路的接通和断开,就是我们所说的电源开关.
二:用控制不通的电路来达到不同的功能,就是我们说的切换开关.
微型拨动开关的种类:
一:贴片式(SMD)有横柄拨动开关(MK)和直柄拨动开关(MS)
二:插件式(DIP)有横柄拨动开关(MK)和直柄拨动开关(MS)
微型拨动开关的型号叫话如何分辨:
一般我们都是根据微型拨动的脚叔来呼喊它的名称
常见的型号有:贴片式-七脚小拨动开关、七脚立式拨动开关、五脚拨动开关、八脚拨动开关、
六脚拨动开关、六脚立式拨动开关、十脚拨动开关、12脚拨动开关、12脚立式拨动开关.
插件式-三脚拨动开关、六脚拨动开关、五脚拨动开关、八脚拨动开关等微型拨动开关.
主要组成部件:
一:塑胶料,高品质的产品会使用LCP料,主要功能耐高温.
二:五金外壳,高品质的产品会使用不锈钢材料,主要提供烟雾性能.
三:弹片,高品质的产品会使用进口弹片,主要是保证开关本身的使用寿命
四:端子（材质：一般为磷铜；处理工艺：电镀银）
五:防尘膜,一般使用PI膜,具有耐高温和防尘的作用.
注:品赞科技使用的材料都是具有环保和无卤的材料,请放心使用.
微型拨动开关的力度和机械寿命
因为微型拨动本身的产品尺寸都是较小,故产品的力度一般有130gf和200gf两种.
微型拨动开关的机械寿命国标的寿命是5000次,品赞科技的产品是8000或10000次.
微型拨动开关的应用范围:
1.影音产品：MP3、MP4音响；
2.数码产品：数码相机、数码摄像机等；
3.通讯产品：手机、车载话机、电话机、楼宇设备、PDA等；
4.安防产品：可视对讲机、监视器等；
5.玩具：电子玩具等；
6.电脑产品：摄像头等；
7.健身器材：电子人体脂肪秤、跑步机等；
8.医疗器材：血压计、体温计、医院呼叫系统等。

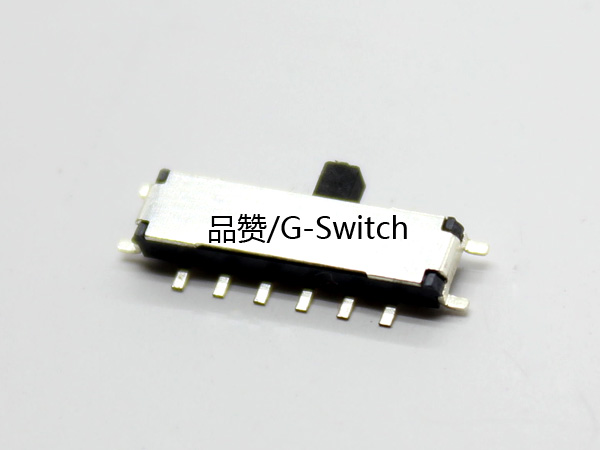

微型拨动开关的产品大致外形图:

G-Switch 东莞品赞电子科技有限公司:www.dg-switch.com
