直柄拨动开关和横柄拨动开关的区别

  • 作者:G-SWITCH
  • 发布时间:17-11-26 15:31
  • 点击数:179
直柄拨动开关行业是用"SS"表示,横柄拨动开关行业是用“SK"表示。
拨动又被为滑动、波段,它的名字是多姿多彩的,但是也是很切实际的表达出它的功能。
其性能有:1P2T、1P3T、1P4T、1P5T、1P6T、1P7T、2P2T、2P3T、2P4T、2P6T、
2P3T、3P4T、3P6T。P前面的数字代表开关脚位的排数,也就是1P就是一排脚的开关。
T前面的数字代表着开关的档位,也就是说2T就是两档的开关。
拨动开关的结构有两种:一种是走胶替的,胶替就是在铁壳上面打一个凸点,来作为档位的
间隔,此种做法产品生产比较有优势,但是寿命是不会太高的,这个就要根据产品设计的需要
来选择的。一个是走弹片,弹片就是在开关的内部放置波珠和弹片,靠得是波珠来行走档位的,
此款开关用到的材料也是比较多的,价格肯定会比较高,但是产品寿命和手感都是很好的。
拨动开关的组成:
塑胶柄有两种材料:一种是PBT料也是行业所说的赛钢料,此款材料比较硬,适合走胶替使用,但是
不适合波峰焊,因为它的耐温性能是由限制的,耐温只有200°。
一种是尼龙料也是行业中得PA66,此款材料会稍微柔软一些,适合走弹片,它的耐温性能就比较好了,
它的耐温可以达到250°,完全可以使用波峰焊,我们的耐高温拨动开关就是用这种材料制造的。
拨动开关的基本说明:
行程 Travell: D:2.0mm ,使用功率 Rating: 15w ,切换类别 Timing(Optional): NS(Non-shorting)
接触电阻 Contact resistance: 70毫欧 ,绝缘电阻 Insulation Resistance: 100兆欧,
抵抗电压 Withstand voltage: AC 500V for 1 minute。
市场应用领域:
1.影音产品:MP3、MP4音响;2.数码产品:数码相机、数码摄像机等;
3.通讯产品:手机、车载话机、电话机、楼宇设备、PDA等;4.安防产品:可视对讲机、监视器等;
5.玩具:电子玩具等;6.电脑产品:摄像头等;7.健身器材:电子人体脂肪秤、跑步机等;
8.医疗器材:血压计、体温计、医院呼叫系统等。
直柄拨动开关和横柄拨动开关的其别:
直柄是其开关的P脚和柄成为180°,这个就直柄。
横柄是其开关和P脚的柄成为90°,这个就是横柄。
两者的功能和性能完全没有其别,最大的其别就再于客户产品的结构选择。
我们来看看两者的外观

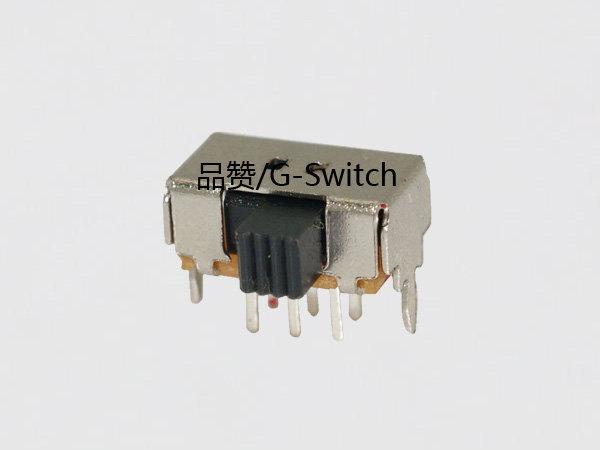

直柄拨动开关的外观图如下:

横柄拨动开关的外观图如下:

拨动开关注意事项
1. 慎用化学品
拨动开关底板因使用了诸如聚碳酸酯等合成树脂,所以应避免将电位器暴露于氨、胺、碱溶液、苏烃、酮、酯、卤烃等化学物品浓烈气氛中。
2. 慎用助焊剂
焊锡时应避免使用水溶性助焊剂,否则将会对构成拨动开关的金属和其他材料产生不良影响。
3. 焊锡
布线设计和焊锡方法应避免导致,熔锡流到PC板上平面,这样会引起接触不良。
4. 低温工作
当产品是用于低温环境时,如寒带的汽车收音机或汽车音响等,本公司按客户要求提供手感舒适产品,请定货时加以说明。
5. 滑柄长度
长度越短越好(至少5mm)在滑柄的宽度A不变情形下,滑柄长度愈短,手感愈好,另出力点愈高,手感愈差。
6. 驱动臂
切勿使操作点远离滑柄中心线,基于同样理由,两者距离B越短越好。
