拨动开关性能规格

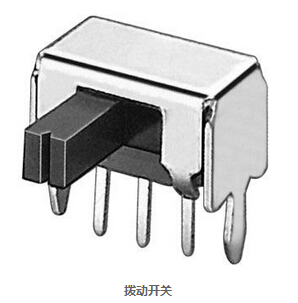

　　拨动开关是指通过拨动塑胶柄使接触点改变来控制开关的接通或者断开的一种元器件。它是通过拨动开关柄使电路接通或断开，从而达到切换电路的目的的。拨动开关常用的品种有单极双位、单极三位、双极双位以及双极三位等。它一般用于低压电路，具有滑块动作灵活、性能稳定可靠的特点。拨动开关广泛用于：各种仪器/仪表设备，各种电动玩具，传真机，音响设备，医疗设备，美容设备等电子产品领域。下面品赞电子为大家介绍拔动开关的性能及规格。

电气性能规格

拨动开关额定功率：DC50V 0.3A

工作温度范围：-20 ℃~60℃

拨动开关各方面性能：

接触电阻测试：

在微小电流（100mA）以下测试。

要求：必须达到30毫欧以下。

绝缘电阻测试：

输入500V DC电压1分钟，按以下接触方法测试：

（1）接触端子之间。

（2）胶座体与排脚之间。

要求：必须达到100兆欧以上。

耐电压测试：

输入AC 500V（50-60Hz）电压，1分钟感度电流为0.5mA，按以下接触方法测试：

（1）排脚相互之间。

（2）排脚与外壳之间。

要求：没有绝缘破坏等异常。


机械性能规格

动作力常规为：250+/-50gf

端子强度：

在任意一个方向的先端上加力度（500gf）1分钟。

在排脚中没有裂开，菘动等异常。

要求：满足于机械，电器性能。

测试标准状态：

在没有指定的情况下测试温度、湿度、气压如下：

（1） 温度为5℃~35℃。

（2） 湿度为45%~85%。

（3） 气压为80Kpa~106Kpa。



耐久性能规格

拨动开关可焊性试验：

端子顶部被浸入锡焊池中1㎜深，温并为230±5℃，时间为3 ±0.5秒。

注意：

（1）焊接时间应少于3秒。

（2）焊接面积要有80%以上。

耐焊性试验：

焊炉焊接的时候温度控制在260±5℃，过炉时间为3±0.5秒，于基板厚度为1.0㎜。

手焊接的时候温度需控制在320±5℃，时间为3±0.5秒。

要求：必须满足本体无变形，满足于机械、电气能。

寿命测试：

无负荷：操作者以每分钟60次的频率作100，000回之无负荷测试。

要求：

（1）接触电阻不能超于200mΩ。

（2）其它、满足于机械、电器性能。

耐热性试验：

放置在温度85±2℃中测试96小时后，再放置正常室温中1小时来测定。

要求：外观无异常驻，满足于机械，电器性能。[2]

耐冷性试验：

放置40±2℃。的相对湿度为90~96%环境中96小时后，再将样板放在正常环境1小时后进行测试。

要求：外观无异常，满足于机械，电器性能。

潮湿性试验：

放置40±2℃的相对湿度为90~96%环境中96小时后，再将样板放在正常环境1小时后进行测试。

要求：外观无异常，满足于机械，电器性能。
