电位器的结构是怎样的？
- 作者：pzdz
- 发布时间：23-01-05 10:30
- 点击数：74
电位器是一种通用的机电元件, 在仪器仪表和各种电子设备中已获得广泛应用。电位器是电阻值可以调节变化的电阻，是一种可调的电子元件。它是由一个电阻体和一个转动或滑动系统组成。当电阻体的两个固定触点之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。
电位器的结构

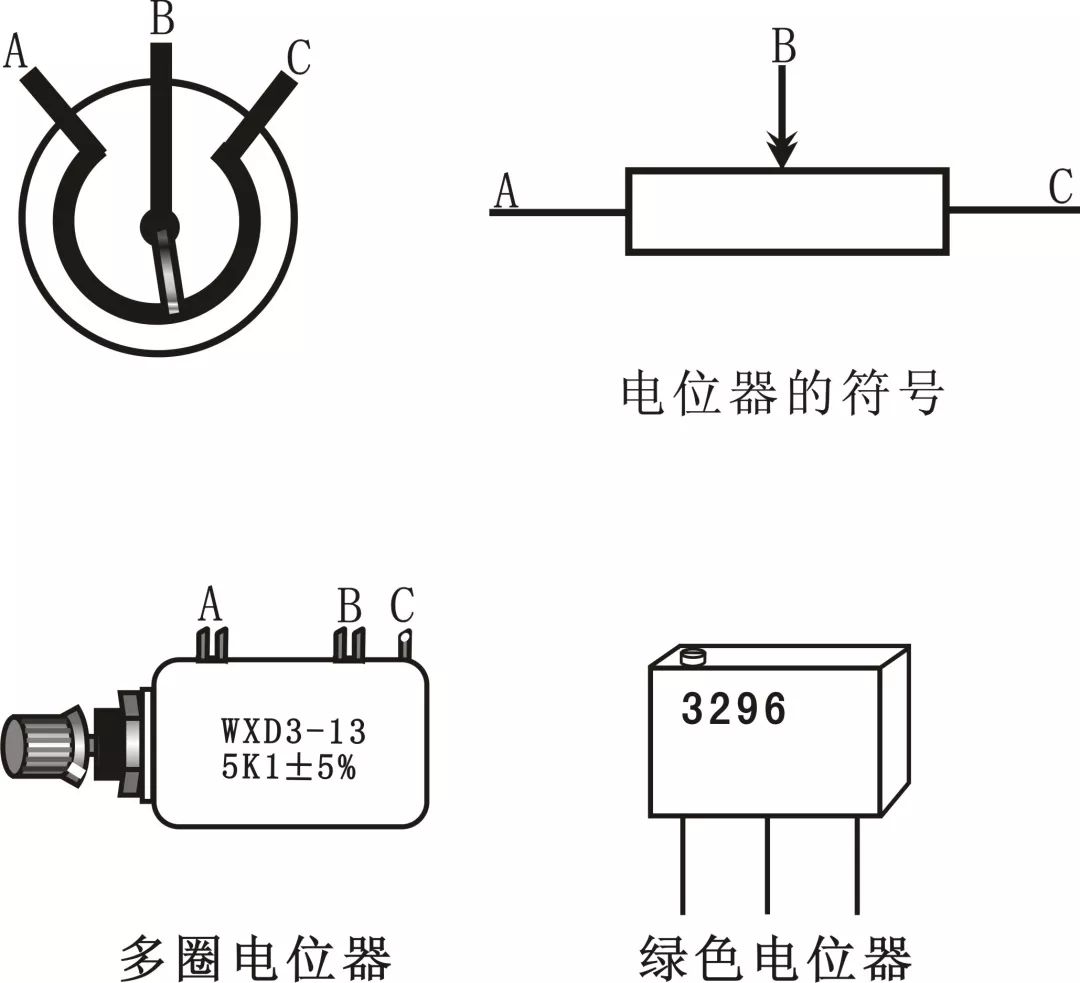

电位器通常有三个引出端子，其中有两个固定端，固定端之间的阻值最大，为电位器的标称值;另一端子为活动端子，通过改变活动端子与固定端子间的位置，可以改变相应端子间的电阻值。其典型电位器基本结构如下图所示，均由电阻体、滑动臂、转轴、外壳和焊片构成。它有三个引出端，其中 AC 两端电阻值最大， AB 、 BC 之间的电阻值可以通过与转轴相连的簧片位置不同而加以改变。
电位器的电气参数
总电阻值
定义为电位器两终端(1, 3 端) 之间的电阻值。标定任何电位器时, 都需要规定标称阻值。同时应规定标称阻值的允许偏差, 而总电阻值应在允许偏差范围内。
测量总电阻值时, 一般采用数字欧姆表。在电位器有机械止档时, 动触点应尽可能靠近一个终端引出端。如果是连续旋转的电位器, 应将动触点调节到与电阻元件工作段完全脱离为止。标准测试还规定了测量总电阻值的最高(直流) 电压, 以限制电阻体在测量过程中温度无明显上升。
终端电阻(零位电阻)
定义为当动触点位于邻近的止档时, 动触点引出端与该终端引出端之间获得的最小阻值。连续旋转的电位器没有止档, 不规定终端电阻。
测量终端电阻时, 施加到电位器上的电压应使动触点电流不超过产品标准中规定的极限值。当动触点位于止档位置时, 1, 2 两引出端之间的最小电阻值称为前终端电阻,2, 3 两引出端之间的最小电阻值称为后终端电阻。
接触电阻变化
定义为动触点在规定的速度下移动时,动触点与电阻体之间阻值的变化。接触电阻是由于动触点与电阻元件接触不良引起的,表面金属氧化物, 硫化物等都能在触点或电阻元件表面形成, 这些薄膜起着绝缘层的作用, 并形成接触电阻。
接触电阻会随测量电流的大小而变化。接触电阻变化还与元件的材料、动触点材料、接触表面状况及动触点与电阻元件的接触压力有关。
电阻温度系数
定义为在规定的环境工作温度范围内, 给定的两个温度之间, 阻值的相对变化除以引起该变化的温差及变化前的总电阻值(平均温度系数) , 通常以10- 6℃- 1为单位。电阻温度系数主要取决于电阻元件的材料和部件本身的具体结构。
额定功率
定义为在规定条件下能够耗散的最大功率。它是在最低环境温度到额定环境温度范围内, 能保证电位器连续正常工作的功率最大值。额定功率P = I 2R = U 2öR 。最大额定功率为线路设计人员说明电位器能够安全耗散而不致损坏的功率数值, 各个具体电位器的使用方式会影响额定功率的最大允许耗散值。
对于多数电位器来说, 额定功率的最大值是指当电位器作为分压器使用的情况。因此, 在电位器的输入端加上电压时, 通过动触点的负载电流值是不大的。电位器制造厂一般采用如图所示的降功耗曲线。
电位器的结构
电位器通常有三个引出端子，其中有两个固定端，固定端之间的阻值最大，为电位器的标称值;另一端子为活动端子，通过改变活动端子与固定端子间的位置，可以改变相应端子间的电阻值。其典型电位器基本结构如下图所示，均由电阻体、滑动臂、转轴、外壳和焊片构成。它有三个引出端，其中 AC 两端电阻值最大， AB 、 BC 之间的电阻值可以通过与转轴相连的簧片位置不同而加以改变。
总电阻值
定义为电位器两终端(1, 3 端) 之间的电阻值。标定任何电位器时, 都需要规定标称阻值。同时应规定标称阻值的允许偏差, 而总电阻值应在允许偏差范围内。
测量总电阻值时, 一般采用数字欧姆表。在电位器有机械止档时, 动触点应尽可能靠近一个终端引出端。如果是连续旋转的电位器, 应将动触点调节到与电阻元件工作段完全脱离为止。标准测试还规定了测量总电阻值的最高(直流) 电压, 以限制电阻体在测量过程中温度无明显上升。
终端电阻(零位电阻)
定义为当动触点位于邻近的止档时, 动触点引出端与该终端引出端之间获得的最小阻值。连续旋转的电位器没有止档, 不规定终端电阻。
测量终端电阻时, 施加到电位器上的电压应使动触点电流不超过产品标准中规定的极限值。当动触点位于止档位置时, 1, 2 两引出端之间的最小电阻值称为前终端电阻,2, 3 两引出端之间的最小电阻值称为后终端电阻。
接触电阻变化
定义为动触点在规定的速度下移动时,动触点与电阻体之间阻值的变化。接触电阻是由于动触点与电阻元件接触不良引起的,表面金属氧化物, 硫化物等都能在触点或电阻元件表面形成, 这些薄膜起着绝缘层的作用, 并形成接触电阻。
接触电阻会随测量电流的大小而变化。接触电阻变化还与元件的材料、动触点材料、接触表面状况及动触点与电阻元件的接触压力有关。
电阻温度系数
定义为在规定的环境工作温度范围内, 给定的两个温度之间, 阻值的相对变化除以引起该变化的温差及变化前的总电阻值(平均温度系数) , 通常以10- 6℃- 1为单位。电阻温度系数主要取决于电阻元件的材料和部件本身的具体结构。
额定功率
定义为在规定条件下能够耗散的最大功率。它是在最低环境温度到额定环境温度范围内, 能保证电位器连续正常工作的功率最大值。额定功率P = I 2R = U 2öR 。最大额定功率为线路设计人员说明电位器能够安全耗散而不致损坏的功率数值, 各个具体电位器的使用方式会影响额定功率的最大允许耗散值。
对于多数电位器来说, 额定功率的最大值是指当电位器作为分压器使用的情况。因此, 在电位器的输入端加上电压时, 通过动触点的负载电流值是不大的。电位器制造厂一般采用如图所示的降功耗曲线。
