检测开关的使用说明与注意事项
- 作者：G-SWITCH
- 发布时间：18-08-24 10:40
- 点击数：75
简介
检测开关又被称为检出开关、限位开关、侦测开关等专用名词，它的工作原理与轻触开关类似，只是它的动作力要比轻触开关轻很多，其目的是为了内部结构接触开关，使其达到检测的功能。应用范围非常广泛，一般日常生活中的家用电器都有，只是一般人都会觉得是传感器，其实它是检测开关。
一、参数说明
检测开关又被称为检出开关、限位开关、侦测开关等专用名词，它的工作原理与轻触开关类似，只是它的动作力要比轻触开关轻很多，其目的是为了内部结构接触开关，使其达到检测的功能。应用范围非常广泛，一般日常生活中的家用电器都有，只是一般人都会觉得是传感器，其实它是检测开关。
一、参数说明
1.检测开关
具有微小接点间隔和快动机构，用规定的行程和规定的力进行开关动作的接点结构，用外壳覆盖，其外部有按动柄的一种检测开关。(以下称开关)。
2.按动柄
开关的一部分，将施加在激励器上面的外力传导至内部弹簧机构，使可动触点动作，进行开关开闭的构造。
3.激励器止动
开关的一部分，在开关的动作方向中，用于限制激励器的动作。
4.额定值
保证检出开关特性和性能的基准值。例如，额定电流、额定电压等，以特定条件(负载种类、电流、电压、频率等)为前提条件。
5.机械寿命
触点中不通电，按照规定的频度进行动作时的寿命。(通常咬合开关下开关频度60次/分、操作速度100mm/秒的条件下进行寿命试验。)
6.电气寿命
在触点上连接额定负载，进行开关时的寿命。(通常咬合开关下开关频度20次/分、操作速度100mm/秒的条件下进行寿命试验。)
7.接触形式
接触形式是指根据各种用途构成触点的电气输入输出电路。
8.绝缘电阻
是指非连接端子之间、各端子和非充电金属部之间、各端子和接地之间的电阻值。
9.耐电压
在规定的测定处施加1分钟的高电压时，不引起绝缘破坏的界限值。
10.接触电阻
表示触点接触部分的电气电阻、但一般是包含弹簧和端子部分的导体电阻的电阻值。
11.耐振性
误动作振动 ： 使用中因振荡形成闭路的触点在超过规定时间不断开的范围内的振荡。
12.耐冲击性
耐久冲击 ： 开关在运输过程中或安装时受到机械性冲击，但未造成各部分的损伤，满足动作特性范围的冲击。
误动作冲击 ： 使用中因冲击形成闭路的触点在超过规定时间不断开的范围内的振荡。
二、使用注意事项
前言（安全注意事项）
本公司全力以赴地提高品质和可靠性，但是一般而言，电子部件和设备会按照一定的概率发生故障。另外，耐久性因使用环境、使用条件而异。使用时请务必在实际使用条件下通过实际设备进行 确认。在性能恶化的状态下如继续使用，则可能会因绝缘老化而发生异常发热、冒烟、着火。请采用冗余设计、延烧对策设计、防止误动作设计等安全设计，并定期实施保养，以免因产品故障或 者寿命期限而导致人身事故、火灾事故、社会性损害等的发生。
三、关于动作特性
三、关于动作特性

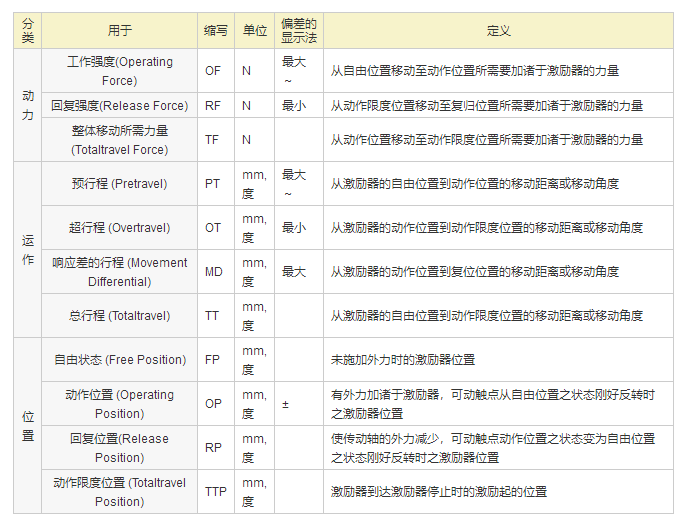

动作特性的定义
检测开关中所使用的主要术语的图示和含义如下所示。
动作定义的详细说明及参数：
动作定义的详细说明及参数：
四、机械原来注意事项
1.关于动作力、行程
设定行程时，得到高度可靠性的关键。
使用状态下为获得高度的可靠性，需要在适当的接触力范围内进行使用。
在常时闭路(NC)时，需要将激励器设定为返回自由位置。
在常时开路(NO)时，关键是按至动作后动作(OT)规格值的70～100%，吸收稍许的压力和误差。
行程设定位于动作位置(OP)附近时，可能会造成接触不稳定，或因操作体的惯性引起激励器的破损。为此，使用时建议在安装板或操作侧调整行程。
下图为在增减行程的同时，动作力、接触力发生变化的代表事例。在OP、RP附近，触点接触力变小，反转前或反转后会发生振荡、跳跃，因此，使用时敬请考虑。此外，由于耐振动、耐冲击性会降低，因此敬请注意。
2.关于动作特性的变化
关于动作特性，在规格值的±20%变化时，也不应发生使用上的故障。
<例>
FS型检测开关的情况下，O.F.0.98N最大规格中、
最大为0.98N×（100+20%）=1.。
R.F. 0.15N最小规格中、
最小为0.15N×（100-20%）=0.12N。
3.关于选择时的机械条件
因操作方法不同，需要选择激励器。
请确认操作速度(频度)、各规格操作速度、频度。
1.操作速度(动作时、复位时)极慢的情况下，会使触点切换不稳定，造成接触故障和溶化等。
2.操作速度(动作时、复位时)较快的情况下，可能会降低寿命，因冲击性动作造成破坏，频度较高时触点切换无法追随，因此敬请注意。
4.关于操作方法
使用时(不良示例)请避免在激励器上施加冲击。
五、电气性注意事项
1.检测开关被设计为交流专用，触点间隔较小，不具备强制性电弧消除构造，但是可在直流低容量下进行使用。
请参照各个产品的额定值。

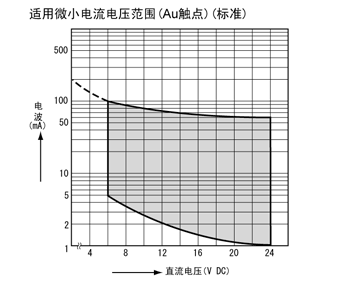

2.特别是微小电压、电流的情况下，请使用微 小负载用(Au触点)。
3.检测开关的微小负载通断时，关于触点类型的选择，采用银触点容易产生触点表面氧化和硫化膜。因此开关使用初期虽通断良好，随着使用触点表面产生皮膜，甚至在通断时皮膜引起的导通不良。0.1A引起的负载通断时，推荐使用Au触点。
4.开关电子电路的使用
1.切换时微动开关的各个触点之间的冲突会引起弹跳和振荡，会对电子电路和音响设备产生干扰，引发错误脉冲等故障。
2.OP、RP附近产生的振荡、弹跳引发问题时，请采取对策，设计电路时设置CR电路及其他吸收电路。
5.请确认冲击电流、恒定电流和冲击时间。
6.各个产品的“性能”项目中，采用DC6～8V 1A电压下降法测定接触电阻。(但是，微小负载用除外)
此外，COM-NC之间在自由位置测定，COM-NO之间在动作限度位置进行测定。
7.由于电容的直接开关可能会引起触点溶化事故，因此请务必使用保护电阻。
8.开关投入与AC电源相位同步的情况下，会降低电气寿命，引起触点溶化、触点转移等，降低可靠性，因此敬请注意。

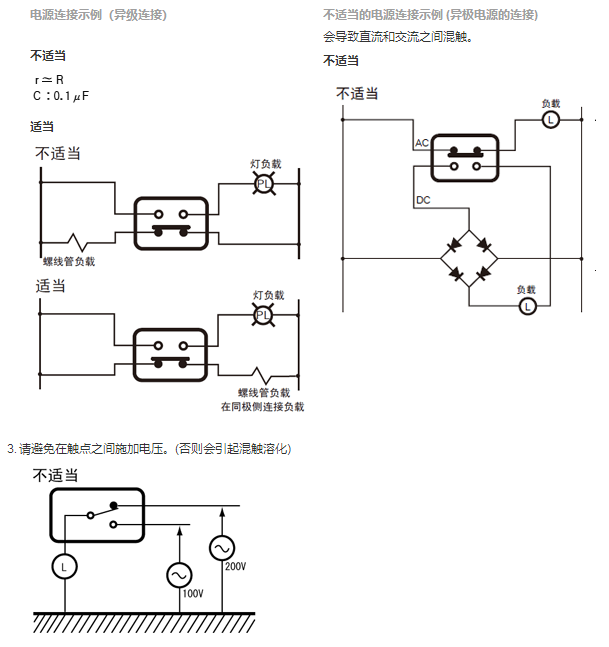

六、电路原理图
六、电路原理图
1.检测开关的常用电路原理图如下图，可供参考。
