检测开关的安装说明

  • 作者：G-SWITCH
  • 发布时间：18-08-24 10:43
  • 点击数：97
检测开关的常规安装方式：

一、关于安装状态、环境

1.关于绝缘距离的确认
安装、接线后请确认是否确保端子相互之间、接地之间 的绝缘距离。绝缘距离不足的情况下，建议使用绝缘物。

2.检测开关主体的固定
请参照各个开关的“使用注意事项”。

3.调整和动作体的位置
1.请注意自由状态下动作体不应直接对按钮或者激励器施加力量，使用时对于按钮应在垂直方向上施加力量。
2.将开关用做止动器时，可能会造成动作上的故障，因此敬请注意。
　
4.开关安装位置的考虑方法
基本思路如下：安装时，必须使按下开关按钮和操纵杆的物体能够按 压至该开关OT规格值的70%～100%。但是，此时需要考虑OP(动作位置)等 的允许误差。以下示例将按照最严格的条件来考虑允许误差。

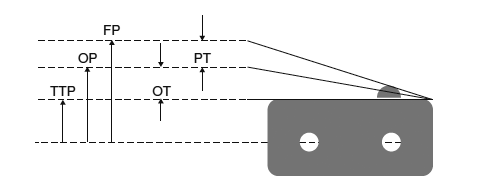

以FS开关的链接杆型为例介绍。
基本数值 ： OP＝8.8±0.8mm
  ： PT＝max.2.8mm
  ： OT＝min.1.2mm



1. 不按下开关时
  需要使按压摆杆的物体避免接触到摆杆。
此时，考虑到FP(自由位置)达到最大时的情况，需要使物体不再按压开关。
FPmax＝OPmax＋PTmax＝9.6＋2.8＝12.4mm max
需要与安装孔保持12.4mm以上的距离。

2. 按压位置
  需要按压至OT(超行程)的70%以上，因此 需要根据OP(动作位置)的最小值来计算OT(超行程)的 70%~100%。
OPmin-OT（70％）＝8.0－0.84＝7.16mm
OPmin-OT（100％）＝8.0－1.2＝6.80mm
需要从安装孔位置按压至6.80～7.16mm。

二、焊接时的注意事项

1.手焊接的情况下，使端子保持水平(与地面 呈水平方向)，使用热容量适度的电烙铁和适量的焊锡迅速进行焊接。此外，应防止换气扇 等排放的助焊剂气体和电烙铁头接触到开关主体，以免助焊剂流入开关内部。焊接后，请注意不要在导线及端子部施加力量。
　 关于温度设定和时间条件，因产品而异。请参照各个产品的“使用注意事项”。



三、请避免在有硅胶的环境中使用。

请避免在有机硅橡胶、黏结剂、密封剂、油脂、润滑油、电线等有硅的 环境中使用。

四、在以下条件下使用时，敬请垂询。

1.存在硫化氢等腐蚀性气体的场所

2.存在汽油、稀释剂等引火性、爆炸性气体的
场所

3.尘埃较多的场所(非密封型的微动开关的情况下)

4.操作速度在垂直方向上超过容许操作速度的范围时

5.异极切换的情况下

6.使用环境温度、使用环境湿度超过规定范围时

8.保管开关时的注意事项
为防止端子(镀银)硫化所引起的变色，保管时请放入聚乙烯袋内

9.使用、保管、运输时的环境
使用、保管、运输时应避免直射日光，在常温、常湿、常压下进行保存。
使用、保管、运输时的温度、湿度范围如下所示。
1.温度:因开关而异，因此请参照个别规格。
此外，棒式、盘式包装状态下进行运输、保管时，温度范围可能与开关主体不同，对于具体规格，敬请垂询。

2.湿度:因开关而异，因此请参照个别规格。

3.气压:86～106kPa
此外，湿度范围会因温度而异，请使用下图所示的湿度范围。



高温、多湿的环境中，环境温度急剧变化时，开关内部会产生凝露。特别是通过船运运输时易于发生，因此请注意运输环境。凝露是指在高温多湿环境下，温度从高温急剧变化为低温时，或者使开关从低温中急剧移至高温多湿环境中时，水蒸汽凝缩成水滴，附着在开关上的现象。
可能会因凝露而引发绝缘劣化、线圈断线、生锈等，因此敬请注意。

在0℃以下的低温时，请注意不要结冰。结冰是指在凝露或异常多湿的环境下，水分附着在开关上，温度达到冰点以下时，水分冻结的现象。结冰可能会引起可动部的固定和动作迟 延，此外，触点之间有结冰时，会造成触点导通障碍，因此敬请注意。
低温、低湿中，塑料会变脆弱，因此敬请注意。

在高温、多湿和有机气体、硫化气体的环境中长期保管(包括运输期间)时，触点表面会生成硫化皮膜和氧化皮膜，造成触点不稳定和触点障碍，引发功能障碍。因此请确认保管、运输时的环境。
包装形态应将湿度、有机气体、硫化气体等所产生的影响降至最低。

五、使用时的注意事项
将开关掉落到地面上时，可能会造成破损，因此敬请注意。
※ 6、7的情况下，请使用品赞检测开关。该开关考虑到了在微小负载下使用时的触点硫化(蠕变)，采取对策(FS、Au包层2层触点)，并考虑到了耐环境性。

六、其他
1.作为开关的故障模式，包括短路、开路、温度上升等。重视安全性的设备应考虑到开关故障对设备的影响，通过保护电路、保护装置来确保安全性。此外，在系统中考虑冗长设计，以实现安全设计。
2.关于使用环境温度(湿度)范围，是指可使开关连续动作的温度(湿度)范围，而不是保证耐久性能、耐环境性能的值。关于性能保证，请确认各个产品的规格。

再次说明，需要检测开关、侦测开关、限位开关的，请找品赞电子有限公司www.dg-switch.com。
