热卖ALPS轻触开关SKSWCDE010

   日本ALPS又是ALPS，再一次发布最新的超薄防水IP67等级的轻触开关SKSW系列。中国山寨市场也是再一次HOT起来，自从美上美开发出SOM-158KNT（3×2.6×0.65）后市场上面已经很久没有比这个SKSW系列更小型的开关出现了，对于我们移动设备来说是一个非常大的福音，因为产品可以再薄了，薄到不要脸。当然这个产品也是为苹果开发设计的，我们也只能跟在大公司后面卖卖零散客户。但是这样也是非常好的。

产品的详细介绍：
1.本产品目录中产品的颜色，与实物的颜色有所差异。
2.关于载带品的试制数量，请以最小订货单位（1卷，1箱）的N倍订货。
3.需要直径φ330mm 的卷盘时请向本公司营业部门咨询。
4.汽车用时，请进行洽谈。

保护結构 :
假设开关不工作而处于放置状态。假设达到规定的条件之后，不会出现对开关的ON-OFF 功能有大的影响的粉尘、水的侵入。
IP67(防尘性、耐水性) 是在开关单品状态时的保证值，因贴装状态、使用方式的不同，有可能无法保证其性能。

产品外形图：



产品尺寸图：

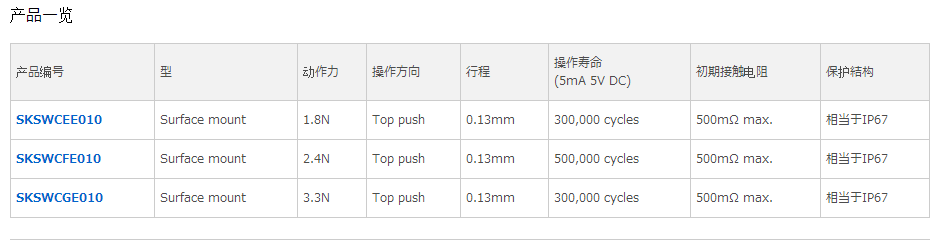

产品描述：
产品名称：ALPS薄型轻触开关（3.0×2.0mm小型、附带凸起的型（表面贴装） SKSW系列）
产品型号：SKSWCDE010
产品尺寸：3×2×0.6mm
产品力度：1.8N
产品寿命：30W次
产品包装：20000pcs

产品型号：SKSWCEE010
产品尺寸：3×2×0.58mm
产品力度：1.8N
产品寿命：30W次
产品包装：20000PCS

产品型号：SKSWCFE010
产品尺寸：3×2×0.58mm
产品力度：2.4N
产品寿命：50W次
产品包装：20000PCS

产品型号：SKSWCGE010
产品尺寸：3×2×0.58mm
产品力度：3.3N
产品寿命：50W次
产品包装：20000PCS

基本参数：
工作温度范围Operating temperature range：-30℃to+85℃
额定电流Rating：50mA.12V DC
绝缘电阻Insulation resistance:：100MΩ min.100V DC
介电强度Dielectric strength： 250V AC for 1 min
接触电阻Contact resistance:：100m Ω max.

产品应用范围：
1、影音产品：MP3、MP4、DVD.音响；
2、数码产品：数码相机、数码摄像机等；
3、遥控器：车辆、点卷门、家庭防盗产品之遥控器；
4、通讯产品：手机、车载话机、电话机、楼宇设备、PDA等；
5、家用电器：电视机、微波炉、电饭煲、电风、电子人体秤、电子脂肪秤、电子厨房秤等；
6、安防产品：可视对讲机、监视器等；
7、玩具：电子玩具等；
8、电脑产品：摄像头、录音笔等；
9、健身器材：跑度机、按摩椅等；
10、医疗器材：血压计、体温计、医院呼叫系统等;
11、其他：验钞笔、雷射笔等。



焊接条件

回流焊时
1. 加热方式
远红外线加热的上下加热方式。
2. 温度测量方式用
φ0.1〜φ0.2的CA(K)或CC(T)测量｡位置在焊连接部(铜箔面)测量｡固定方式采用耐热胶带｡

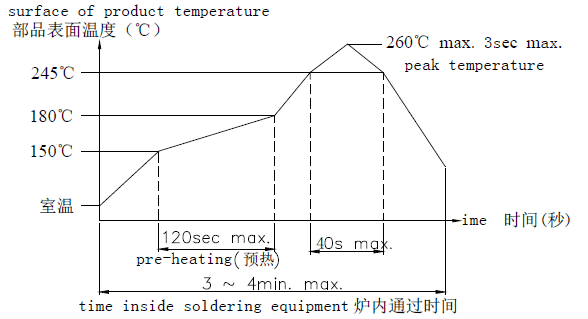

3. 温度分布



(1) 上述条件,为印刷电路板的零部品表面的温度。根据电路板的材质,大小,厚度等,电路板温度和开关表面温度会有很大的不同,关于开关表面温度，也请在上述条件内使用。
(2) 根据贴面焊槽的种类,条件不同结果不同,请事先充分进行确认之后使用。

手焊接时
项目 条件
焊接温度 350℃ max.
连续焊接时间 3s max.
焊剂斗容量 60W max.

1. 考虑清洗触摸开关时，请协商。
2. 请不要从触摸开关上面浸入助焊剂。
3. 请不要事前在开关端子及印刷电路板的零部件贴装面上涂助焊剂。
4. 进行第2次焊接时，应在开关回复到常温之后进行。

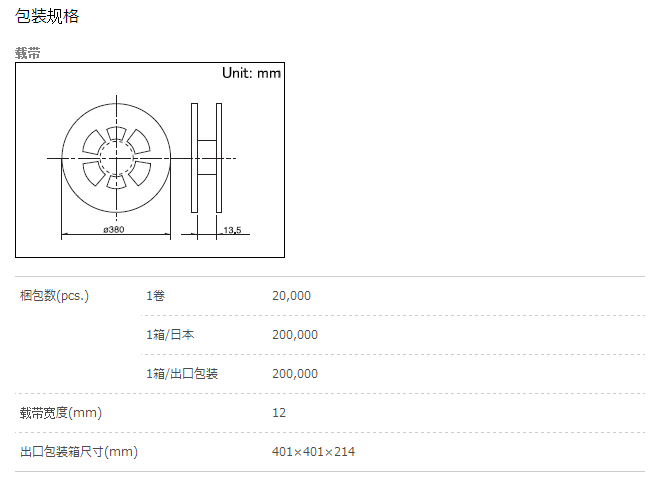

产品包装：


产品使用注意事项：
1.根据国内外有关出口的法规，出口被限制产品时，请遵守该法规，取得必要的批准和办理必要的手续。
2.请不要将该产品用于军事用途或恐怖等反社会活动的目的。另外，也不要将该产品供给有可能最终以这些用途，目的使用的法人，团体及个人等。
3.该产品只要没有特殊指定用途，原本被设计制造用于AV，家电，办公机械，信息器具，通信机器，游戏机等一般电子机器。因此，不得用于原子能控制机器，宇宙及航空器上与运行有关的机器等。在上述禁止使用用途以外，用于医疗机器，防盗器，防灾机器，海底用机器等需要高度安全性及信赖性的机器时，请与弊公司营业担当协商，或请确认整套系统是否合适，并在抗故障设计，保护电路，超长电路，误动防止设计，防止火蔓延设计等整套系统上采取安全措施。
4.车载对应产品以外的产品用于车载时，请事先与弊公司营业担当协商。

如果您需要原装正品ALPS轻触开关SWSWCDE010、SKSWCEE010、SKSWCFE010、SKSWCGE010，请联系东莞品赞电子科技有限公司的相关业务人员。
