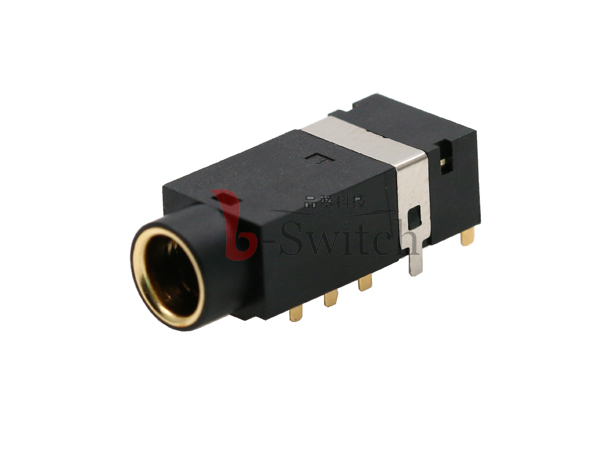

4.4mm平衡耳机插座

4.4mm平衡耳机插座

规格:20.5×8.3×6.5mm
型号:GT-3321667P-01
包装:700/卷
五极全平衡4.4接口是专业级的声学耳机插座,(L/L-/R/R-/GND)。
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。

基本说明

Electrical
MAXIMUM VOLTAGE: 15 VDC
MAXIMUM CURRENT DC: 1.0A
DIELECTRIC STRENGTH: 500 VA C (1mn)
CONTACT RESISTANCE: ≤ 50 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
INSERTION FORCE:3-30N
WITHDRAWAL FORCE:
3-30N

Environmental
OPERATING TEMPERATURE: -20˚C to 70˚C

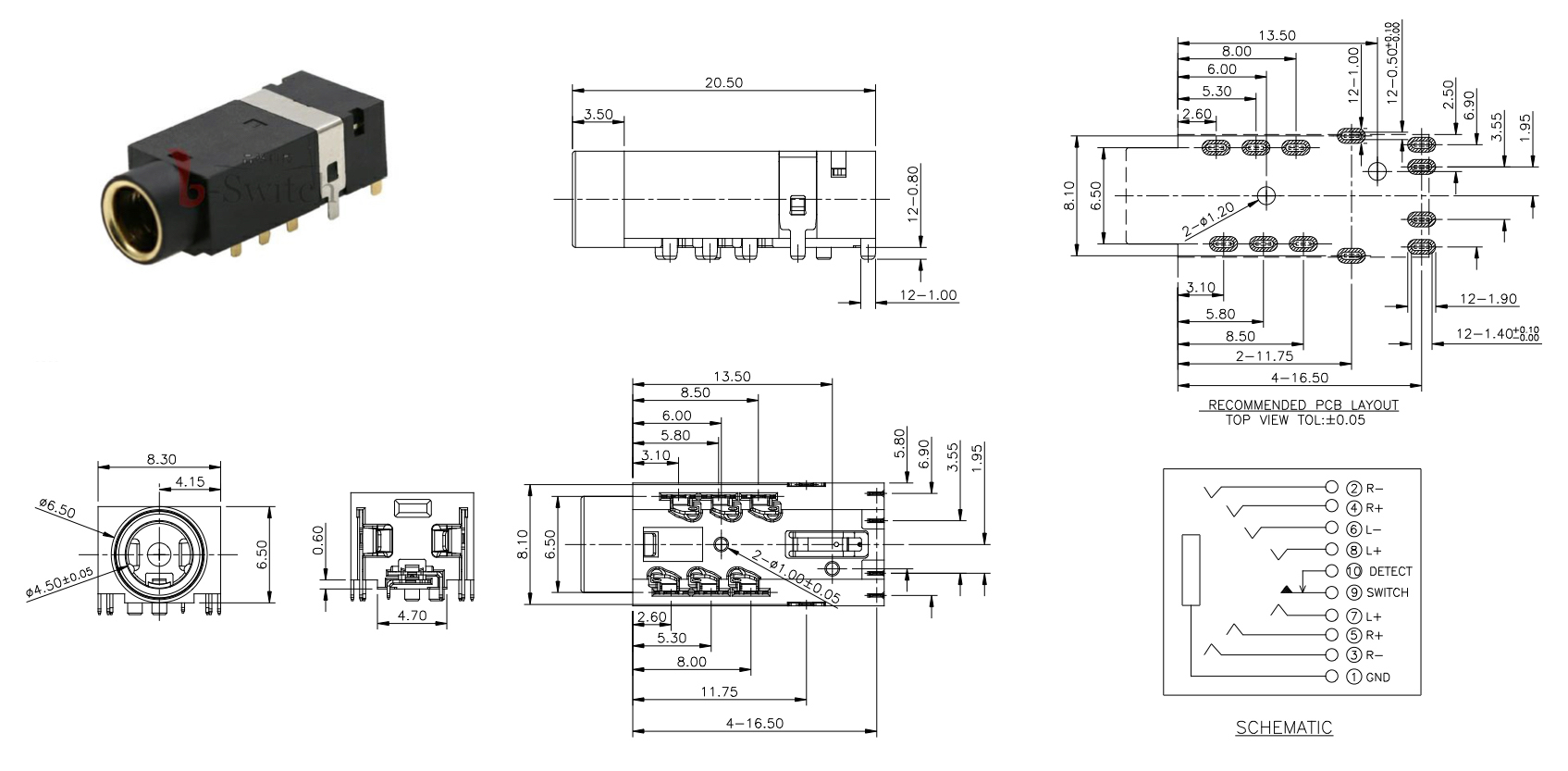

尺寸图

规格参数

  前言:
 JEITA( 日本工业界中非常有名的“电子情报技术产业协会”)在不久之前通过了一种全新耳机插头规格的追加修定;〔RC-8141C〕4.4mm平衡接口是一款非常规的耳机插座,其针对性比较强。在整个声学界中目前音频设备有支持4.4平衡接口的只有森海塞尔、SONY、飞傲等其他音频大品牌。
平衡接口的作用,顾名思义平衡的意思就是四声道音频同时有平衡输出,数字音频在传输中减少损耗。首先平衡于单端的区别在哪里?体现在耳机中就是单端接口耳机上由于公用接地而可能引起的左右声道串扰和失真,在平衡接口耳机上会减少,耳机的声道分离度更好,声场更广阔。
  2.5、3.5、4.4mm的平衡口是不同的品牌音频厂家做出来的,目前市场比较通用的是3.5耳机插座,暂居了90%的市场份额。声音肯定也会稍稍有所区别,但是并没有明确的标注,我是在各大网站找到下面的信息。2.5的平衡口声音听起来会比较细腻,更加干净。3.5的平衡口的声场更加大,氛围感会比较好一点。4.4的平衡口的抗干扰能力远远大于3.5的平衡口。并没有说最好,只能说各有各的优点。
  说说平衡端子与一般单端端子有什么不同。标准的音响平衡端子是每声道3Pin的,这3Pin包括1地2正3负(美规),或1地2负3正(欧规)。而一般单端端子则是一个正极与一个地极。在单端讯号线传送中,正极负责传送音乐讯号,地极作为接地屏蔽。由于地极不仅负责屏蔽作用,还作为讯号的回传路径与零电位参考,而因为讯号线本身就如同天线,会吸收杂讯进来,因此单端讯号线里面除了音乐讯号之外,还容易有杂讯混入其中。

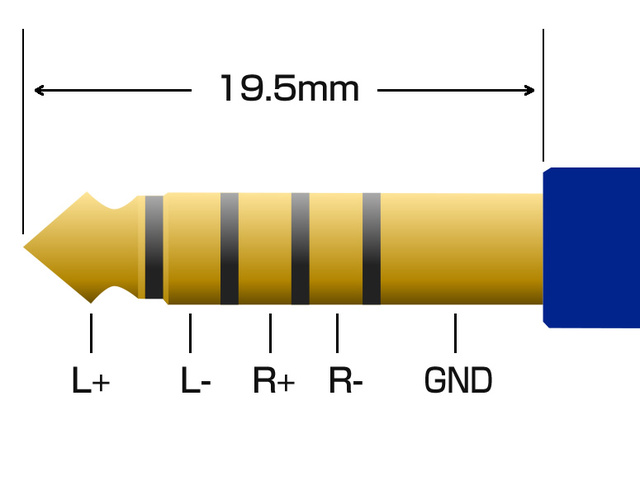

4.4全平衡耳机插座的公头定义:



4.4平衡接口与3.5耳机插座的区别:
3.5mm平衡端子是四极(L+ 、L- 、R+ 、R-),而4.4mm平衡端子是五极(L+ 、L- 、R+ 、R- 、GND),多了一个接地极,不仅可以把杂讯导出,也可降低左右声道的串音干扰。此外,3.5mm的接触面积比较小,阻抗比较高;而4.4mm接触面积比较大,阻抗比较低。

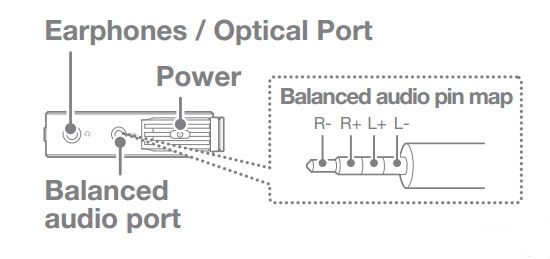

3.5接口定义:


4.4平衡接口连接方式示意:

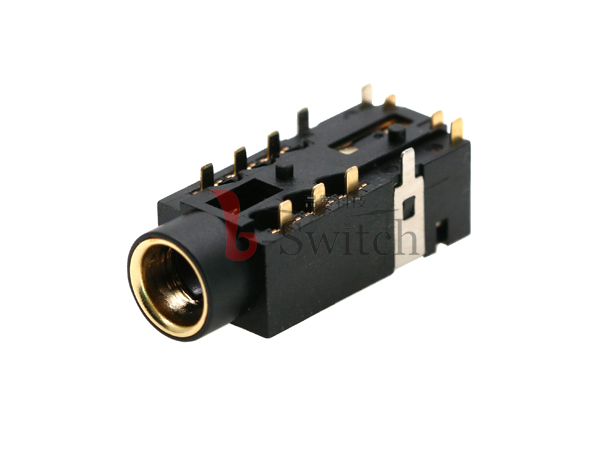

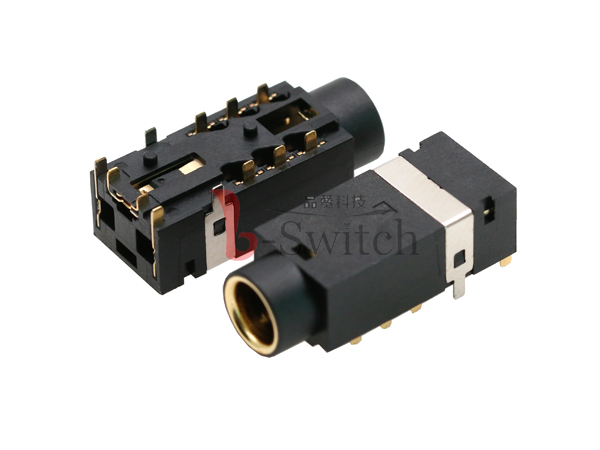

品赞科技生产的4.4mm全平衡耳机插座实物展示:
