USB AF 短体10.6 四脚插板 SMT 平口

品牌：G-Switch/品赞

规格：10.6×14.6×6.2mm

型号：GT-USB-2023-XXGX

包装：100/盘

声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。

基本说明

产品描述：
产品名称：USB AF 短体10.6 四脚插板 SMT 平口
产品尺寸：10.6×14.6×6.2mm
产品型号：GT-USB-2023-XXGX
产品外壳：C=铜壳、I=铁壳、S=不锈钢
产品胶芯：W=白色、B=黑色、N=其它
端子电镀：G1=1U、G3=3U、G15=15U、G30=30U
产品品牌：品赞/G-Switch

技术参数说明：
使用温度范围：-20-70℃ ；耐压: AC500V(50Hz)/min
额定负荷:DC 30V 0.5A-2.0A ；动作力：3~20N
接触电阻：≤0.05Ω ；寿命：5000次
绝缘电阻：≥100MΩ

产品的应用范围：
1.影音产品：MP3、MP4、DVD.音响；
2.数码产品：数码相机、数码摄像机等；
3.遥控器：车辆、点卷门、家庭防盗产品之遥控器；
4.通讯产品：手机、车载话机、电话机、楼宇设备、PDA等；
5.家用电器：电视机、电风、电子人体秤、电子脂肪秤、电子厨房秤等；
6.安防产品：可视对讲机、监视器等；
7.玩具：电子玩具等；
8.电脑产品：笔记本，平板电脑等等；
9.健身器材：跑度机、按摩椅等；
10.医疗器材：血压计、体温计、医院呼叫系统等。
G-Switch 东莞品赞电子科技有限公司 www.dg-switchs.com

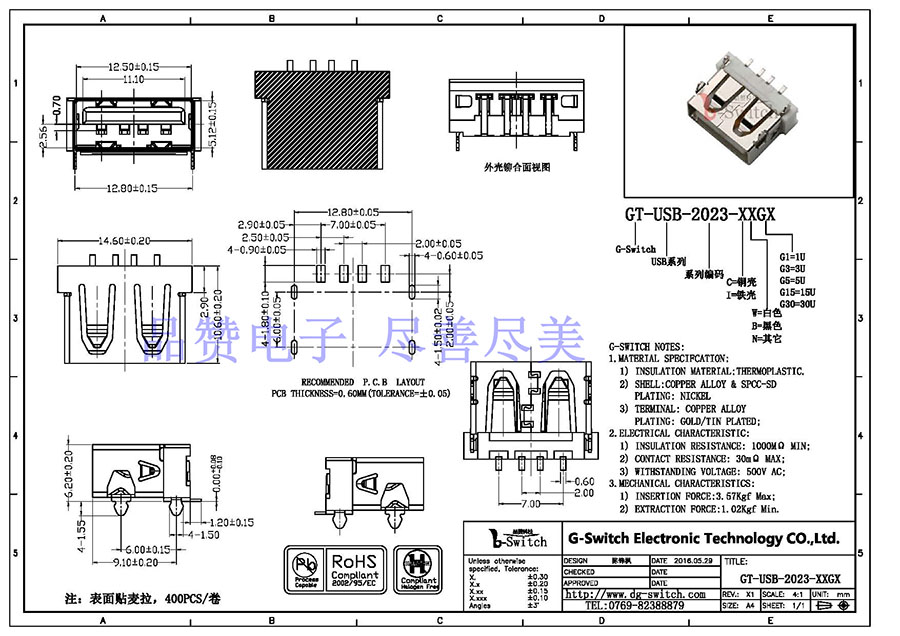

尺寸图

产品说明

G-Switch 东莞品赞电子科技有限公司
SPECIFICATION 規格書
Designation 品名:			USB AF 短体10.6 四脚插板 SMT 平口
Model No. 型號:
1. Rating額定值:				DC 48V 0.2A
2. Operation temperature range 使用溫度範圍:				-20℃~+70℃
3. Preservative temperature range 保存溫度範圍:
4. Construction dimension 結構尺寸:				Apply to the appended drawing: 符合附加圖紙
Item 项目			Test condition 測試條件		Specification規格
5. Electrical characteristics電氣性能
5A	Contact Resistance 接觸阻抗		Being measured at 1KHz small current contact esistance meter. 在1KHZ小電流下測量.		30mΩ max. 30毫歐以下.
5B	Insulation Resistance 絕緣阻抗		APPLY A VOLTAGE OF 500V DC FOR 1 MIN. TO FOLLOWING PORTIONS AFTER WHICH MEASUREMENT SHALL BE MADE: （1） BETWEEN BODY AND CONDUCTOR （2） BETWWEN CONDUCTORS NOT TO BE CONTACT 输入：500V DC 电压１分钟，按以下接触方法测试：（1）接触端子之间（2）胶座与排脚之间		100MΩ min. 100兆歐以上.
5C	Withstand Voltage 耐電壓		AC AC 500V IMS(50Hz) FOR 1 MIN TRIP CURRENT: 0.5mA （1）BETWEEN BODY AND CONDOCTOR （2） BETWEEN CONDUCTORS NOT TO BE CONTACT 输入AC 500V(50HZ)电压，１分钟感应电流0.5ｍＡ，接以下接触方法测试：（１）排脚相互之间（２）排脚与外壳之间		WITHOUT DAMAGE TO PARTS ARCING OR BREAKOOWN ETC 没有绝缘破坏等异常
6. Mechanical characteristics 機械性能
6A	Insertion and Extraction force 插拔力		插入力度： MEASUREMENT SHALL BE MADE AFTER CONNECTING AND DISCONNECTING USING STANDARD PLUG GAUGE 3 TIMES. 依据标准的PLUG GAUGE 做出３次拨插后测定拔出力度： MEASUREMENT SHALL BE MADE AFTER CONNECTING AND DISCONNECTING USING STANDARD PLUG GAUGE 3 TIMES. 依据标准的PLUG GAUGE 做出３次拨插后测定		（0.7kg~4kg）
6B	Terminal Strength 端子強度		A STATIC LOAD OF (300gf)SHALL BE APPLIED TO THE TIP OF TERMINAL FOR 1MIN. IN ANY DIRECTION. 在任意一个方向的先端加上（300gf）力度测，时间为 1 分钟。		THERE SHALL BE NO DAMAGE TO THE TERMINAL SUCH AS CRACKS, LOOSENESS OA PLAY ELECTRICAL AND MECHANICAL CHARACTERISTICS SHALL BE SATISFIED 在排脚中没有裂开，松动等异常。满足于机械，电气性能。
7. Durability 耐久性
7A	Soldering test 可焊性試驗		THE TOP OF THE TERMINALS SHALL BE DIPPED 2mm IN THE SOLDER BATH OF 230±5℃ FOR 3±0.5 SECONDS. 端子顶部被浸入锡焊池中1mm 深，温度为230±5℃，时间为3±0.5 秒。		THE AREA OF SOLDERING. SHOULD BE OVER 75%. 焊接面积要有75%以上。
7B	Resistance to soldering heat 耐焊接熱		SOLDER BATH METHOD: SOLDER TEMPERATURE 260±5℃ IMMERSION TIME 3±0.5 SEC IMMERSION DEPTH UP TO THE SURFACE OF THE BOARD THICKNESS OF PRINTED WIRING BOARD 1.6mm DIMENSIONS OF COMPONENT HOLES IN THE PRINTED WIRING BOARD SHALLBEING ACCORDANCE WITH THOSE SPECIFIED IN THIS SPECIFICATION. 焊炉焊接的时候温度控制在260±5℃，过炉时间3±0.5 秒，于（基板）厚度为1.6mm		WITHOUT DEFORMATION OF CASE OR EXCESSTVE LOOSENESS OF TEMINALS ELEXTRICAL CHARACTERISTICS SHALL BE SATISFIED. 本体无变形、能满足于机械、电气性能。
Remark 備註		G-Switch 东莞品赞电子科技有限公司 www.dg-switch.com

Designation 品名:
Model No. 型號:
Item 项目			Test condition 測試條件	Specification規格
7C	Life test 壽命試驗		WITHOUT LOAD: CONNECTION AND DISCONNECTION SHALL BE MADE WITH THE MATING PLUGS AND JACKS FOR 10,000 CYCLES AT A SPEED OF 15 TO 18CYCLES/MIN. 无负荷：将结合了的标准（尽量要近于中心点）在1 分钟内以15~18 的速度，进行10,000 次插入、拨出。	(1) CONTACT RESISTANCE SHALL BE 200m MAX. (2) MECHANICAL AND ELECTRICAL CHARACTERISTICS SHALL BE SATISFIED. (1)接触电阻不能超于200m。 (2)其他、满足于机械、电气性能。
7D	Heat test 耐熱試驗		THE JACK SHALL BE STORED AT A TEMPERATURE OF 85±2℃ FOR 96 HOURS AND THEN IT SHALL BE SUBJECTED TO THE CONTROLLED RECOVERY CONDITIONS FOR 1 HOUR AFTER WHICH MEASUREMENT SHALL BE MADE. 放置在温度85±2℃中测试96 小时后，再放置正常室温中1 小时来测定。	(1). Contact resistance: 30mΩmax. 接觸電阻:30毫歐以下 (2). Insulation resistance: 100MΩmin. 絕緣電阻: 100兆歐以上 (3). There shall be no sign of damage mechanically and electrically. 無任何迹象顯示機械及電器性能之損壞.
7E	Humidity test. 耐濕試驗		THE JACK SHALL BE STORED AT A TEMPERATURE OF 40±2℃ AND A HUMIDITY OF 90% TO 96% FOR 96 Hr THEN THE JACK SHALL BE MAINTAINED AT STANDARD ATMOSPHERIC CONDITION FOR 1 Hr FOR OTHER PROCEDURES. 放置40±2℃，的相对温度为90~96%Hr 环境中96 小时后，再将样板放在正常环境１小时后进行测试
7F	Cold test 耐寒試驗		At –40±2℃ for 96 hours, after test keep in normal condition for 30 minutes. 在-40±2℃環境中放96小時,再置於正常環境中30分鐘後進行測試.
7G	RESISTANCE SALT SPRAY TEST 耐盐雾性试验		CONNECTOR AT THE CONNENTRATION OF 5± 1% OF THE SALT WATER,AMBIENT TEMPERATURE:35±2°C ,SPRAY 12 HOURS AFTER REMOVAL,CLEAN WATER,DRIED MEET. 连接器放置在浓度为5±1%的盐水中，温度为35±2°C 的实验箱内，喷雾12 小时后取出，用水清洗，晾干满足	IN THE ABSENCE OF METAL CORROSION,COATING REVIEW AREA OF MORE THAN 80 PERCENT 外观基体金属无锈蚀，镀层覆面 80%以上。
8. Standard condition 試驗、測定狀態
UNLESS OTHERWISE SPECIFIED THE STANDARD RANCE OF ATMOSPHERIC CONDITIONS FOR MAKING MEASUREMENTS AND TESTS ARE AE FOLLOWS: (1) AMBIENT TEMPERATURE : 5℃ TO 35℃ (2) RELATIVE HUMIDITY : 45% TO 85% (3) AIR PRESURE : 80Kpa TO 106Kpa 在没有指定的情况下测试温度、湿度、气压如下： (1) 温度为 5℃~ 35℃ (2) 湿度为 45%~ 85% (3) 气压为 80Kpa~ 106Kpa
Remark 備註		G-Switch 东莞品赞电子科技有限公司 www.dg-switch.com
