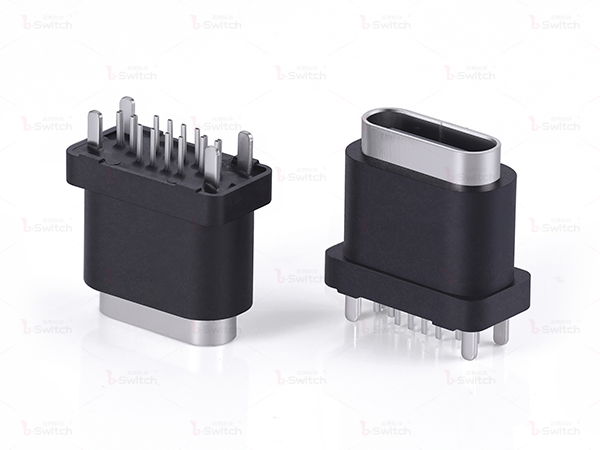

防水IP67立插16pin Type C母座

防水IP67立插16pin Type C母座

品牌：G-Switch/品赞
规格：11.2×5.8×H
型号：GT-USB-9069
包装：300/400/卷
USB IF TID认证+IEC62680-1-3认证；防水IP67；H10.2/11.3/12.2/13.3mm；外壳四脚插板。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
在线咨询
技术支持
PDF文件下载
3D下载

基本说明

Specification
FUNCTION: CONN USB C TYPE  16PIN SMD
CONTACT ARRANGEMENT:USB C  FOR USB2.0

Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
WATER RESISTANCE：IPX7

Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES

Environmental
OPERATING TEMPERATURE: -40˚C to 85˚C

Molde Code

NO.  订货编码 安装角度 触点数 端接类型 形式 外壳长度 插入深度 额定电流电压 数据支持 防水等级 PDF 3D下载
1 GT-USB-9069B 180° 16pin DIP 四脚插板 10.2mm 5.60mm 1.5A、3A、5A(PD3.0)  24V AC USB 2.0 IP67
2 GT-USB-9069C 13.3mm
3 GT-USB-9069D 11.3mm 5.15mm
4 GT-USB-9069E 12.2mm

尺寸图

产品说明
