轻触开关应用范围和性能参数

轻触开关：

轻触开关又叫按键开关,英文名称：TOUCH SWITCH、TCAT SWITCH.
一般以它的外形尺寸来称呼：如6*6*5,就是它的长、宽、高.
属于电子开关的一种，与家用的墙壁开关是有其别的.
其别在于应用领域的不同和本身的结构作用也是不同的，所以叫电子开关.
分为：按动式和表面装贴触控式.
两种的其别在于体积的和焊接形式的不同，按动式主要是插件式体积较大开关；
表面装贴触控式主要是贴片超薄型.

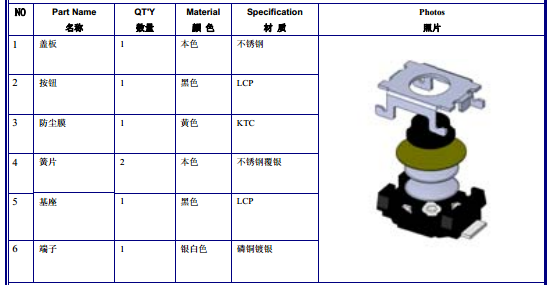

轻触开关的结构：

轻触开关是由塑胶底座、五金端子、五金弹片、五金盖板、塑胶按柄、簧片、PI薄膜组成.



轻触开关是由按动柄向弹片施压使弹片和炮点接触行程导通的.故轻触开关可以分为三种种形式存在，一种是
常开型，一种是常闭型，一种是双动作型.
开关的脚位也有三种：一种是两脚开关、三脚开关、四脚开关、五脚开关.
两脚线路图如下：
两个脚位为一组,通过按键柄按动导通

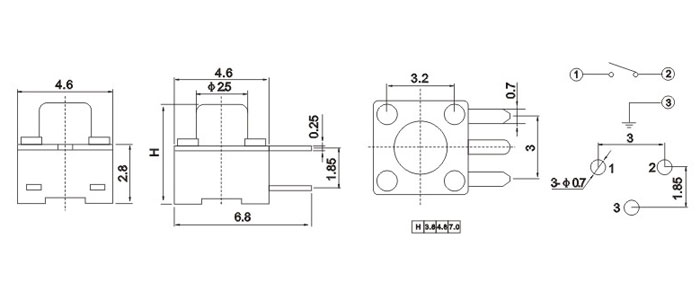

三脚线路图如下：
两个脚位为一组,通过按键柄按动导通,第三只脚位接地脚.

四脚线路图如下：
两个脚位为一组,通过按键柄按动导通

五脚线路图如下：
两个脚位为一组,通过按键柄按动导通,第五只脚为接地脚.

按键柄的高度是可以根据可以要求定制的,贴片薄型一般表面是没有按键柄,被薄膜盖住了,原理是一样的.
插件式的柄高有1.0、1.5、2.5、3.5-28mm高,根据客户产品需求来定制的.
它的结构内部结构有两种,一种是无声、一种是有声,市场通用型的是有声的,有“滴答”清脆声
它的按键力度有很多种：70gf、90gf、120gf、160gf、180gf、200gf、250gf、300gf、400gf等客制化力度.
它的是按键力度选择是根据不同的产品来选择力度的,例如鼠标产品、儿童产品、医疗产品、智能家居产品一般使用轻力度
,家电用电器、汽车、空气净化器、运动器材一般使用重力度.根据产品的市场需求来定位的.
它的按键力度和轻触开关的机械寿命是有很大的联系,力度越轻寿命就可以做得越高.
它的寿命有：3W-5W、5W-8W、8W-10W、10W、20W、30W、50W、100W次寿命.
它的寿命高低和开关的弹片选择上面有很大关系,国产弹片寿命在3W-5W、5W-8W；韩国进口弹片寿命8W-10W；日本
进口三元弹片10W、20W、30W、50W、100W次寿命.

轻触开关的规格分类：

轻触的规格有：插件式、贴片式、侧按、沉板、防尘防水、带灯、带支架、
乌龟型侧按.

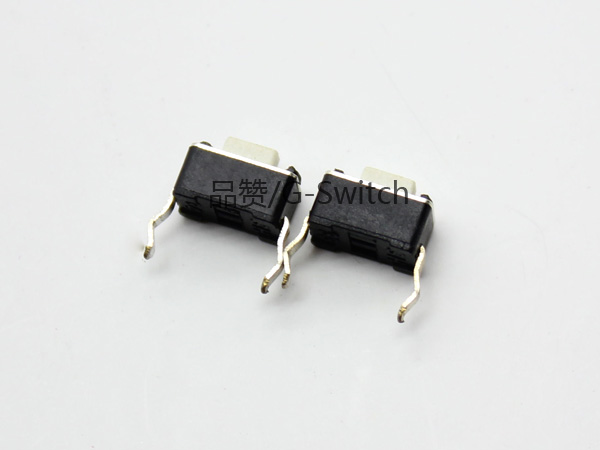

插件式轻触开关的外观图如下：
插件式的规格有：插件式3*6系列、插件式4.5*4.5系列、插件式6*6系列、插件式6.2*6.2系列、
插件式8*8系列、插件式12*12轻触开关系列.
柄高有：3.8、4.3、5、6、7.5-28mm不等,根据客户产品结构要求来定制.

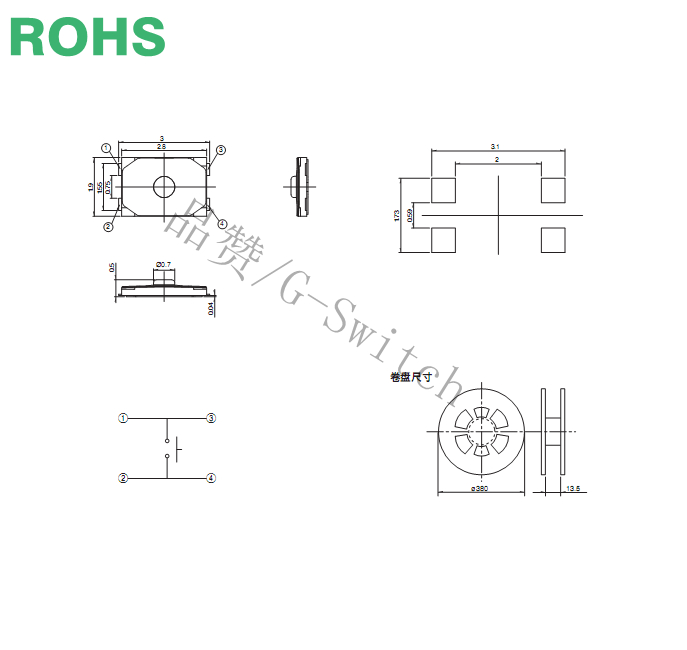

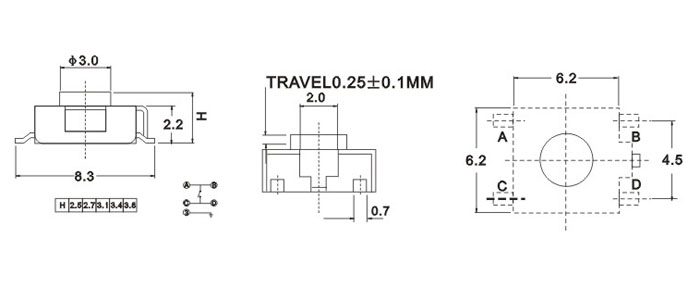

贴片式轻触开关的外观图如下：
贴片的规格尺寸有：贴片3*2系列、贴片2*3系列、贴片3*3系列、贴片3.3*3.3系列、贴片4*4系列、
贴片4.5*4.5系列、贴片6*6系列、贴片6.2*6.2系列、贴片8*8系列、贴片12*12系列.
贴片的柄有一部分是根据产品的特性来定制的,有固定高度,有一份是可以根据客户的要求来定制的.
贴片因为它的体积比较小,固定有一定的结构要求,所以就了带定位和不带定位柱两种.根据自己要求
来选择合理的产品结构,才是最好的.
贴片的脚位有分为：平脚和翘脚两种,两种都是贴片式,也是根据客户要求来选择产品.

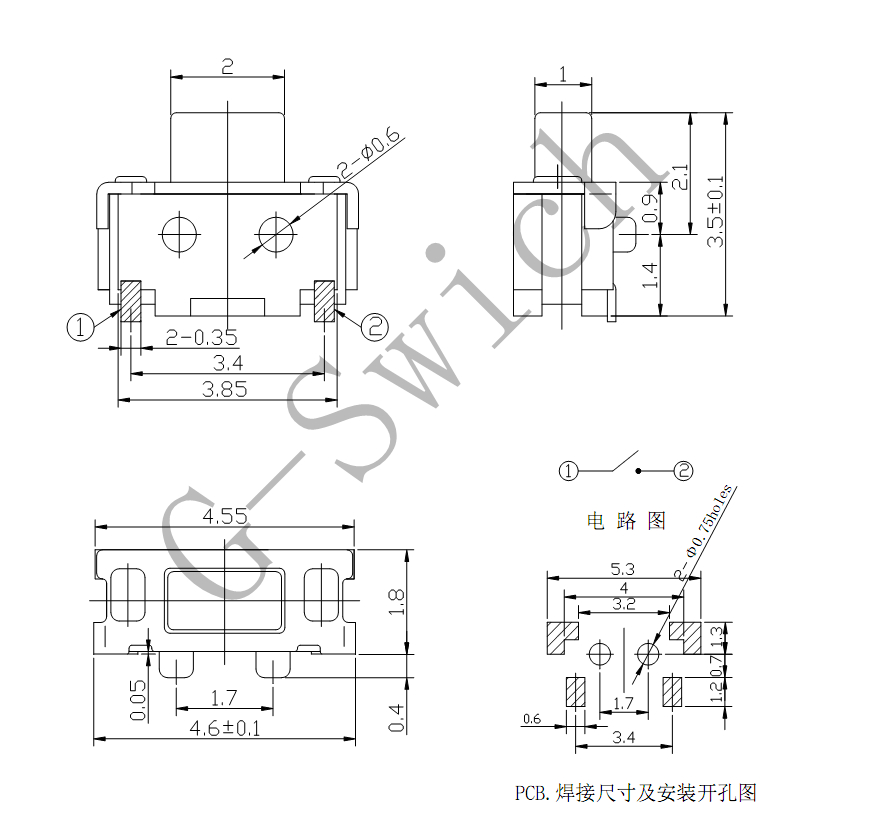

侧按轻触开关的外观图如下：
侧按关的规格尺寸有：2*3侧按、3.5*4.7侧按、2*4侧按、3*6侧按、5.5*7.1侧按等侧按开关.
侧按的柄有一部分是根据产品的特性来定制的,有固定高度,有一份是可以根据客户的要求来定制的.
侧按因为它的体积比较小,固定有一定的结构要求,所以就了带定位和不带定位柱两种.根据自己要求
来选择合理的产品结构,才是最好的.
侧按的脚位有分为：平脚和翘脚两种,两种都是贴片式,也是根据客户要求来选择产品.

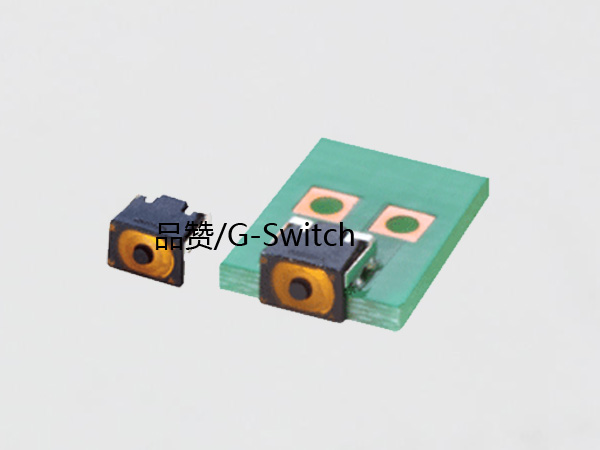

沉板式轻触开关的外观图如下：
沉板的规格尺寸有：最小沉板2.8*2.3*1.95、沉板2*4系列、沉板3*4系列、沉板4*6系列。
沉板的柄有一部分是根据产品的特性来定制的,有固定高度,有一份是可以根据客户的要求来定制的.
沉板因为它的体积比较小,固定有一定的结构要求,所以就了带定位和不带定位柱两种.根据自己要求
来选择合理的产品结构,才是最好的.
沉板的脚位有分为：平脚和翘脚两种,两种都是贴片式,也是根据客户要求来选择产品.



防尘防水轻触开关的外观如下：
防水的规格尺寸有：防尘防水4*4系列、防尘防水3*2系列、防尘防水6*6系列、防尘防水6.2*6.2系列、
防尘防水8*8系列、防尘防水8.5*8.5系列、防尘防水12*12系列.
防尘防水有分为插件式和贴片式；
防尘防水的柄有一部分是根据产品的特性来定制的,有固定高度,有一份是可以根据客户的要求来定制的.
防尘防水的防水等级有：IP58、IP67、IP68，防水轻触开关是密封性轻触开关，所以都是防尘.
防尘防水的测试方式：主要是气密性测试和电气性能测试.



带灯轻触开关的外观图如下：
带灯的规格尺寸：带灯6.8*7.2系列、带灯6.0*7.2系列、带按键帽带灯
系列、带灯10*10系列、带灯12*12系列.
带灯轻触开关有分为:插件式和贴片式.
LED灯的颜色有：红色、橙色、黄色、绿色、蓝色、双色等.

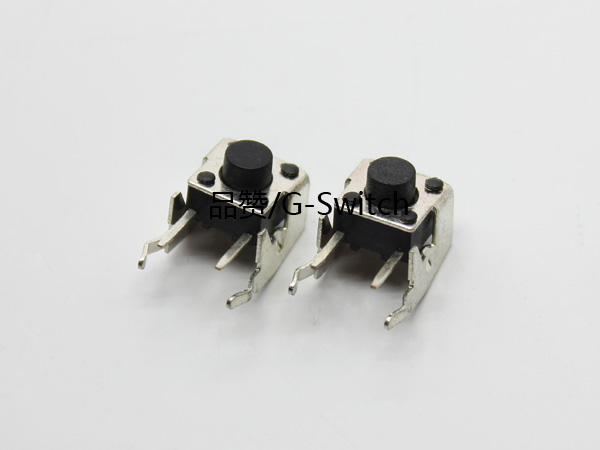

带支架轻触开关的外观图如下：
带支架轻触的规格尺寸有：带支架4.5*4.5系列、带支架6*6系列、带支架3*6系列、
带支架2*4系列.
带支架有分为：插件式带支架和贴片式带支架.
带支架有几种支架形式：圆孔带支架、贴片支架、下支架、支架.
带支架的柄有一部分是根据产品的特性来定制的,有固定高度,有一份是可以根据客户的要求来定制的.



乌龟型轻触开关的外观图如下：
乌龟型的规格尺寸有：小乌龟、中乌龟、大乌龟.
乌龟型有两脚、四脚、平脚和翘脚.
乌龟型因为它的体积比较小,固定有一定的结构要求,所以就了带定位和不带定位柱两种.根据自己要求
来选择合理的产品结构,才是最好的.

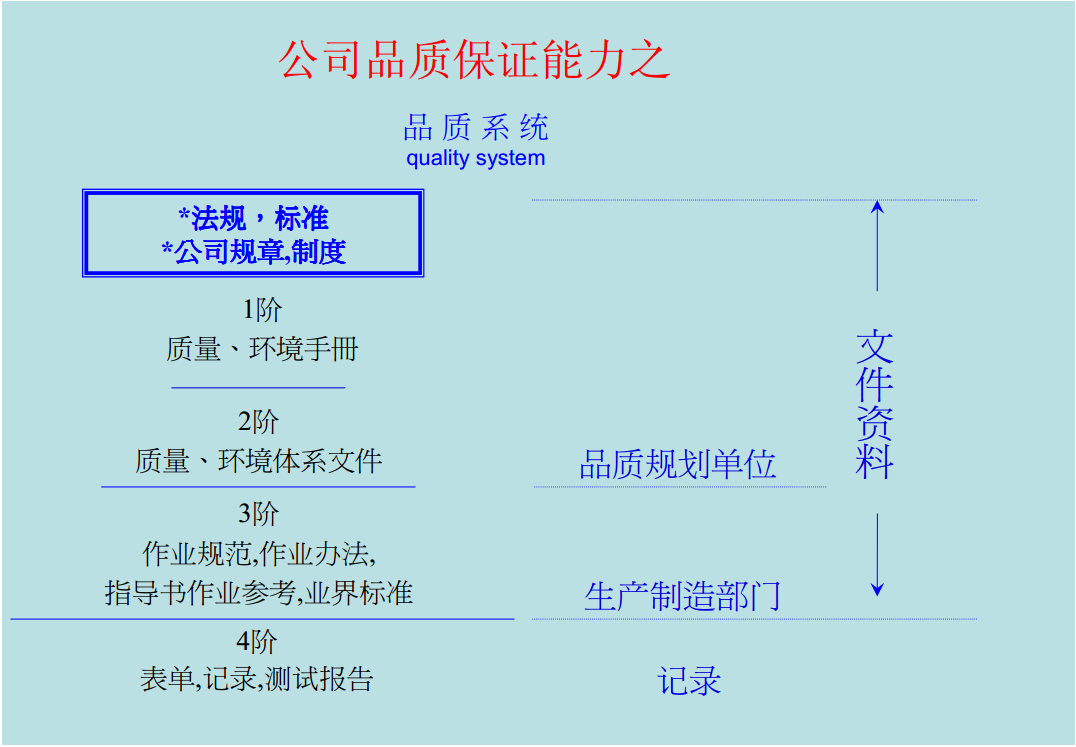

生产工艺和检测工艺：

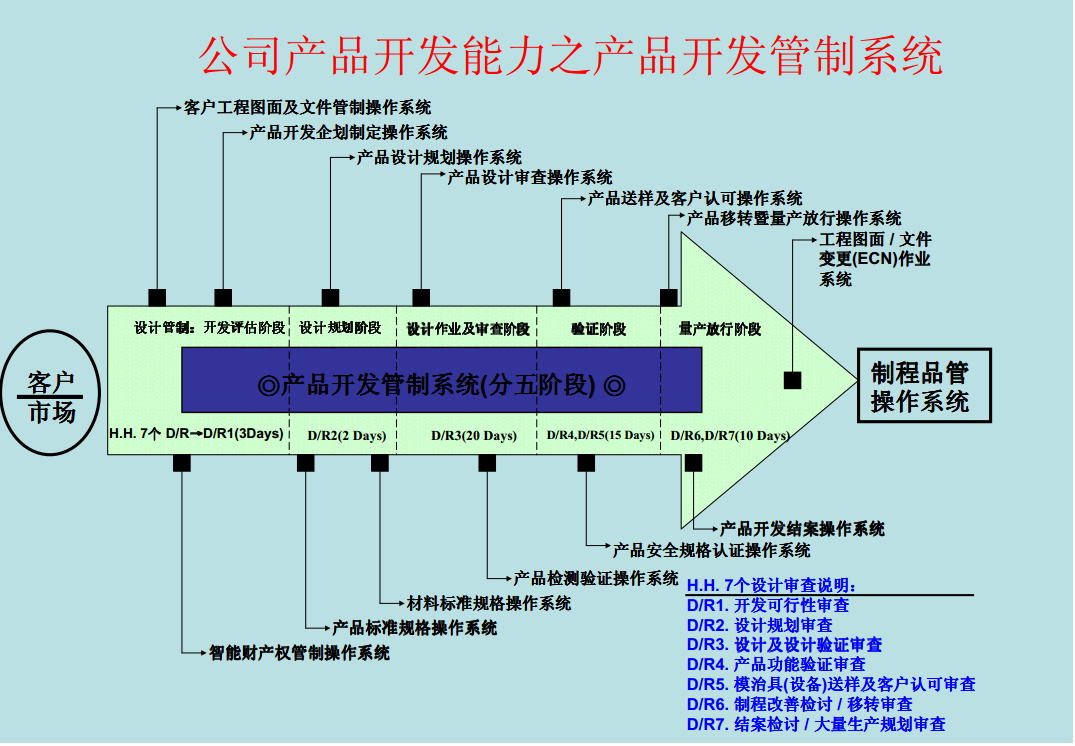

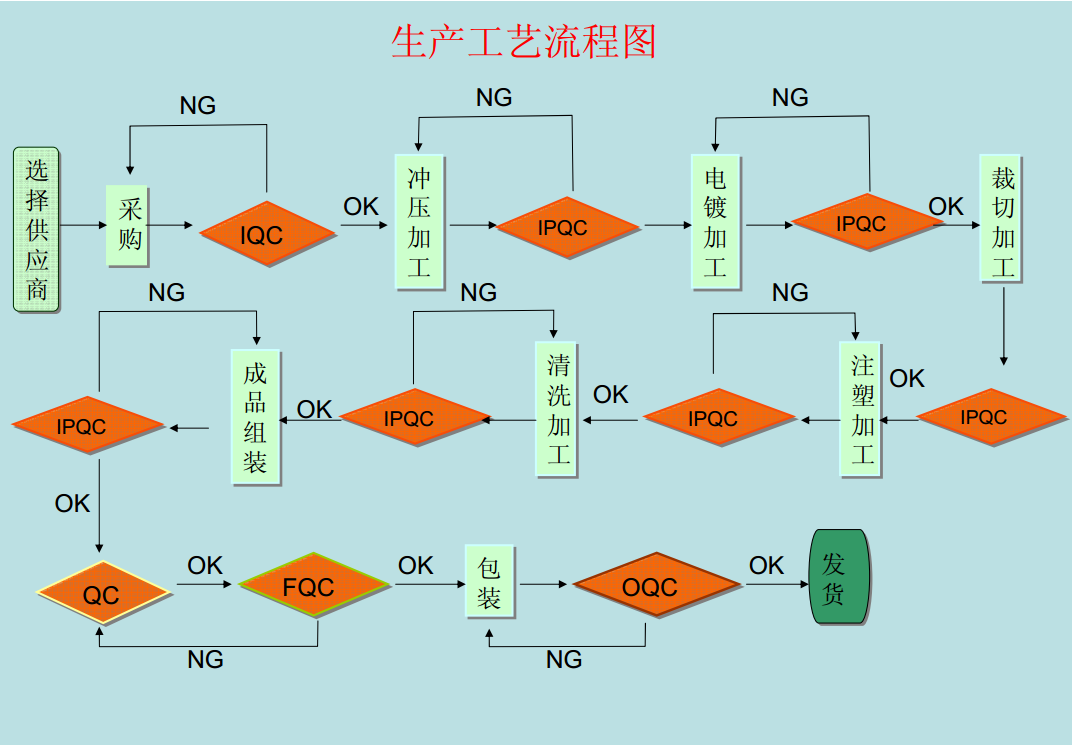

生产工艺图：

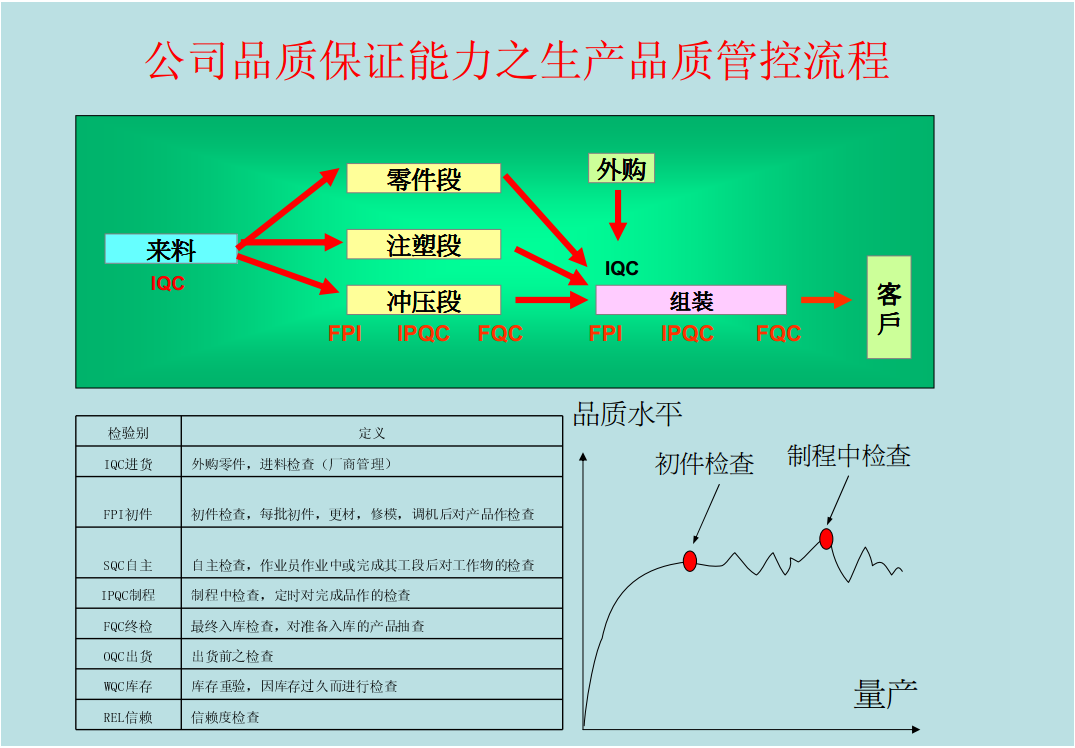

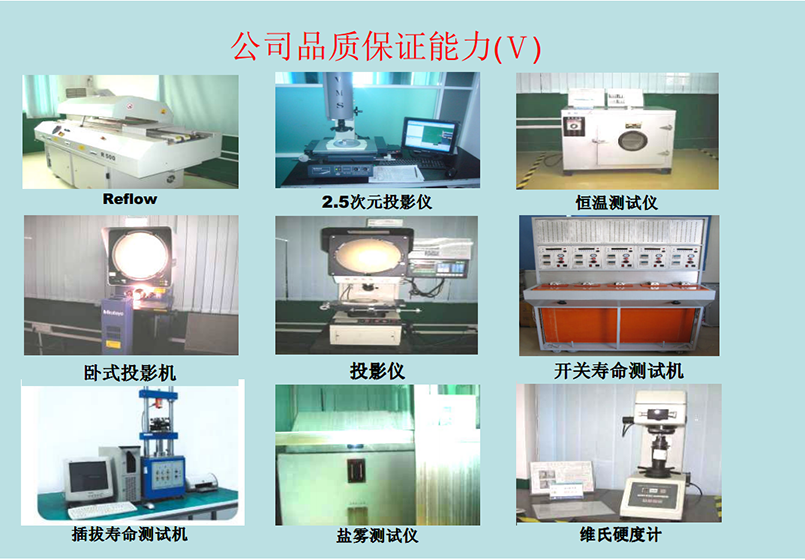

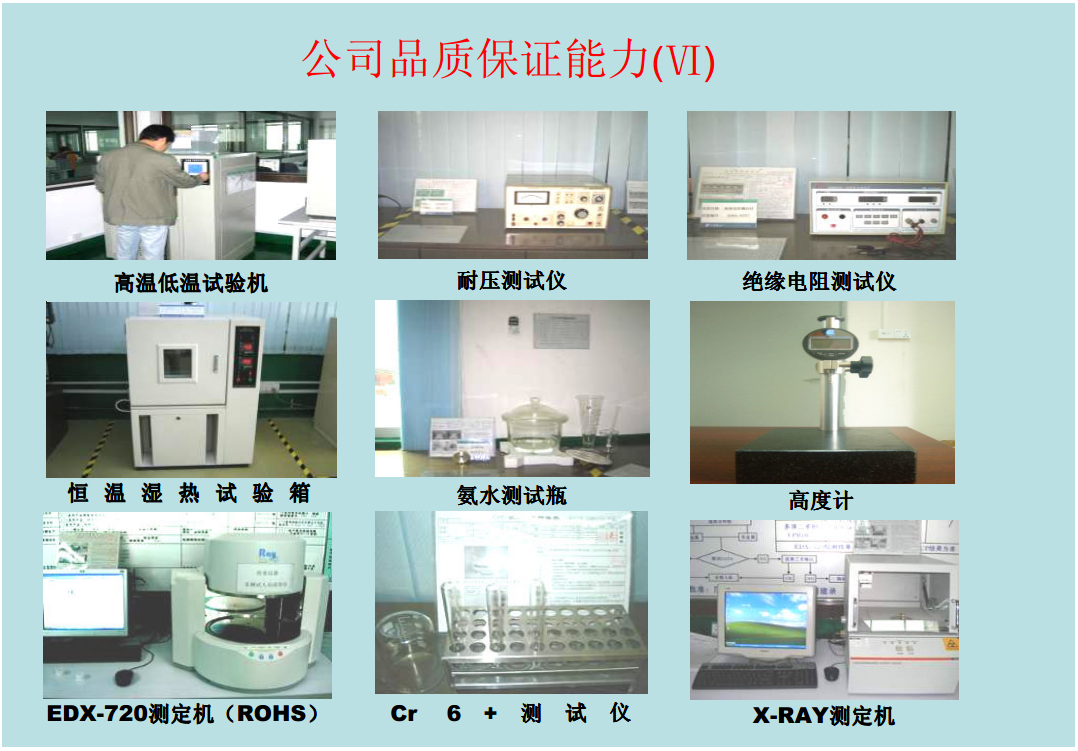

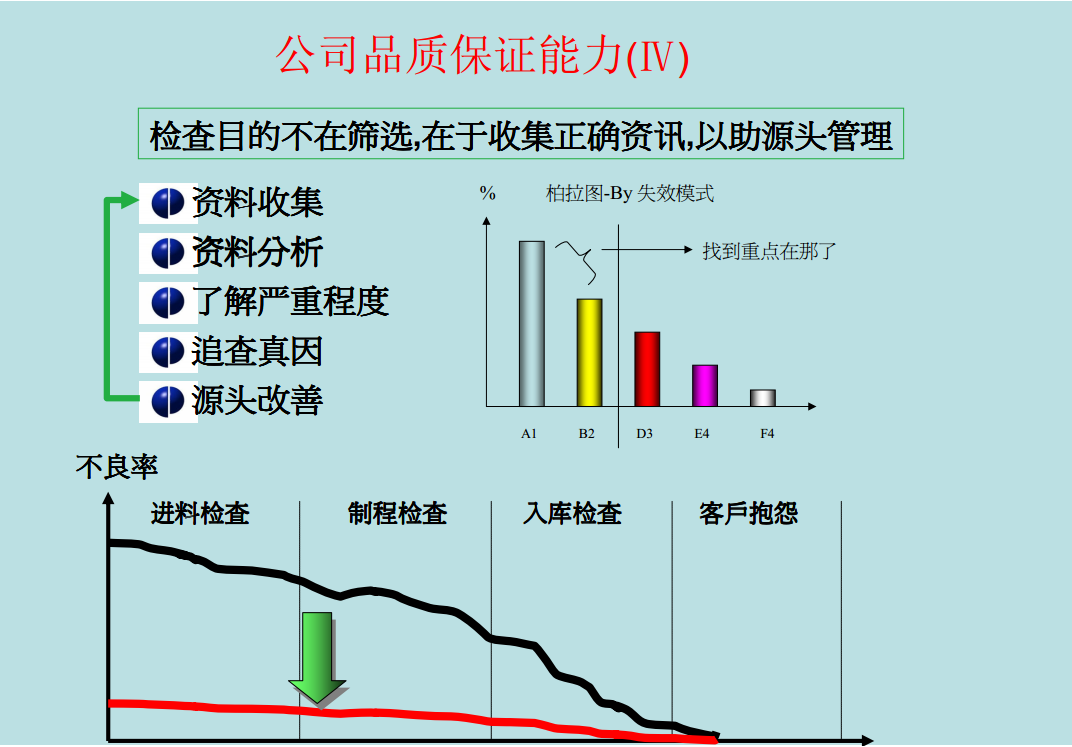

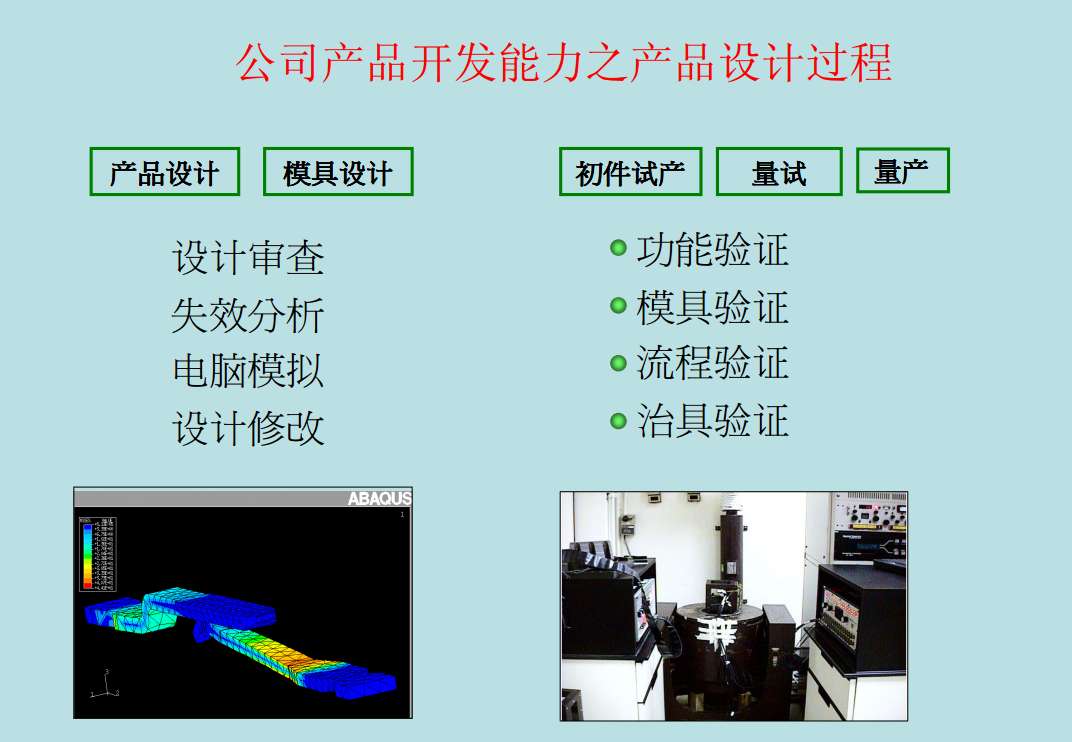

轻触开关检测工艺和生产工艺图：
















寿命测试方法：

Item项目	Test Condition测试条件	Requirements要求
6.4.1. Operating Life 动作寿命	Measurements shall be made following the test set forth below: 按下列条件 进行寿命试验 (1)DC 5V 5mA resistive load.  DC 5V 5mA 阻性负载 (2)Rate of operation:2 to 3 operations per second       动作频率:2-3次/每秒 (3)Depression:  180   gf 减压力 (4)Cycles of operation:  10×104 cycles  动作次数: 10×104次	Contact resistance: 1 Ω max.  接触电阻 Insulation resistance :   10  M ohm min.  绝缘电阻 Actuating force: 动作力 +  30 %or-  30%of  initial force.  ±30%初始动作力 Item 6.1.3 tem 6. 2.2

寿命测试条件：一般寿命测试的力度是产品本身的力度的两倍来测试的，如：160g 测试条件是就320-350g来测试.

电气性能：

6.PERFORMANCE性能 6.1 Electrical电气
Item项目	Test Condition测试条件	Requirements要求
6.1.1. Contact Resistance 接触电阻	Applying astatic load twice the actuating force to the center of the stem,measurements shall be made with a  1 kHz small-current contact resistance meter. 用两倍的动作力作静负载施加于按钮的中心,并用1千赫 小电流接触电阻仪测量	100 m ohm max.
6.1.2. Insulation Resistance 绝缘电阻	Measurements shall be made following application of  DC100V potintial across terminals and across terminals  and frame for one minute. 在端子与端子之间,端子与外壳之间施加DC100V,一分钟	100 M ohm min.
6.1.3. Dielectric witstanding  voltage 电气耐压	AC250V(50Hz or60Hz) shall be applied across terminals and across terminals and frame for one minute.  在端子与端子之间,端子与外壳之间施加AC250V(50HZ-60HZ)	There shall be no  breakdown. 没有击穿

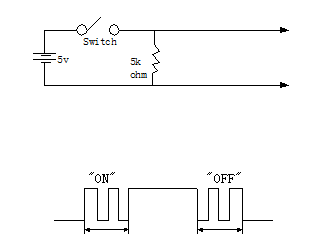

6.1.4. Bounce 抖动	Lightly striking the center of the stem at a rate encountered  in normal use (3 to 4 operations per sec.), Bounce shall be tested at “ON”and “OFF”.  在正常使用中(以每秒3-4次周期)轻轻地在手柄中心加力,在通 与断瞬间测试抖动	5  m sec max.

机械性能：

6.2Mechanical机械特性
Item项目	Test Condition 试验条件	Requirements 规 格
6.2.1. Actuating Force 动作力	Placing the switch such that the direction of switch  operation is vertical and then gradually  increasing the load applied to the center of  the stem, the maximum load required for  the stem to come to a stop shall be measured. 开关的动作方向为垂直放置开关向推柄中心逐渐地 增加负荷直到推柄停止时所测量的最大负荷	160 ±  50  gf or 250 ±  50  gf or 300 ±  50  gf
6.2.2. Travel 行程	Placing the switch such that the direction of switch  operation is vertical and then applying  a static load twice the actuating force to the  center of the stem,the travel distance for the  stem to come to a stop shall be measured.  开关的动作方向为垂直放置开关, 并以双倍动作力的静负荷作用推柄中心,测量推柄从 开始到停止的行程距离	0.25 ± 0.1mm
6.2.3. Return Force 返回力	The sample switch is installed such that the  direction of switch operation is vertical and, upon depression of the stem in its center the  whole travel distance ,the force of the  stem to return to its free position shall be measured.  开关的动作方向为垂直放置开关, 在已有行程的推柄中心向上减小压力,推柄回到自由位置 时所测量到的力	45  gf  min
6.2.4. Stop Strength 静止强度	Placing the switch such that the direction of  switch operation is vertical,a static load of    3 kgf shall be applied in the direction of  stem operation for a period of 60 seconds.  开关的动作方向为垂直放置开关,在推柄动作方向施加 3KG的静负荷,60秒时间	There shall be no sign of damage  mechanically and electrically. 无机械的和电气的损伤迹象
6.2.5. Stem Strength 推柄的强度	Placing the switch such that the direction of  switch operation is vertical,  the maximum force to withstand a  pull applied oppsite to the direction of stem operation shall be measured.  开关的动作方向为垂直放置开关, 从推柄动作方向反方向施加拉力所测量到的最大承受力	3   kgf

使用环境：

6.3Environmental环境
Item项目	Test Condition测试条件	Requirements要求
6.3.1. Resistance to Low  Temperatures 耐低温	Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hour before measurements are made: 样品按下列条件进行耐低温试验,测试前在正常温度和湿 度条件下放置1小时 Temperature:  -30±2℃      温  度       Time:  96 hours       时  间 Water drops shall be removed.  擦除水珠	Item 6.1 Item 6. 2.1 Item 6.2.2
6.3.2. Heat Resistance 耐热	Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hour before measurements are made:  样品按下列条件进行耐热试验,测试前在正常温度和湿度 条件下放置1小时 (1)Temperature:  80±2℃  温  度 (2)      Time:  96 hours  时  间	Item 6.1 Item 6. 2.1 Item 6.2.2
6.3.3. Moisture  Resistance 耐潮湿	Following the test set forth below the sample shall be left in normal temperature and humidity conditions for  one hour before measurements are made:  样品按下列条件进行耐潮湿试验,测试前在正常温度和湿度 条件下放置1小时     Temperature:  60±2℃   温度 Relative humidity:  90 to 95% 相对湿度           Time:  96 hours   时 间 Water drops shall be removed.  擦除水珠	Contact resistance: 500 m ohm max接触电阻 Insulation resistance  10 M ohm min.  绝缘电阻 Item 6.1.3 Item 6.2.1 Item 6.2.2

耐久性：

6.4Endurance耐久性
Item项目	Test Condition测试条件	Requirements要求
6.4.1. Operating Life 动作寿命	Measurements shall be made following the test set forth below: 按下列条件 进行寿命试验 (1)DC 5V 5mA resistive load.  DC 5V 5mA 阻性负载 (2)Rate of operation:2 to 3 operations per second       动作频率:2-3次/每秒 (3)Depression:  180   gf 减压力 (4)Cycles of operation:  5×104 cycles  动作次数: 5×104次	Contact resistance: 1 Ω max.  接触电阻 Insulation resistance :   10  M ohm min.  绝缘电阻 Actuating force: 动作力 +  30 %or-  30%of  initial force.  ±30%初始动作力 Item 6.1.3 tem 6. 2.2
6.4.2. Vibration Resistance 耐振动	Measurements shall be made following the test set forth below:  按下列条件进行抗振动试验 (1)Range of oscillation:10 to 55Hz 频率范围 (2)Amplitude,pk-to-pk:1.5 mm    振幅: 峰-峰1.5mm (3)Cycle of sweep: 10-55-10Hz in one minute,approx. 扫描周期: 10-55-10Hz约一分钟内 (4)Mode of sweep :Logarithmically sweep or uniform sweep.   扫描方式:对数扫描式恒定扫描 (1) Direction of oscillation: 振动方向 Three mutually perpendicular directions,including the  directionof stem travel.  3个相互垂直方向,包括推柄行程方向 (2) Duration of testing: 持续时间 2 hours each ,for a total of 6hours.每方向2小时.共6小时	Item 6.1 Item 6.2.1 Item 6.2.2
6.4.3. Impact Shock Resistance 抗冲击	Measurements shall be made following the test  set forth below:  按下列条件进行冲击试验 (1)Acceleration:80g 加速度 (2)Cycles of test :3 cycles each in 6directions, for a  total of 18cycles  试验次数：每个方向3次,6个方向共18次	Item 6.1 Item 6.2.1 Item 6.2.2

环境耐久性：

7. Environmental  Endurance 环境耐久性
Item项目	Test Condition测试条件	Requirements要求

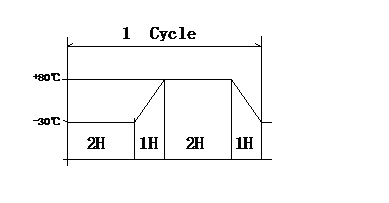

7.1. High Temperature  Cycling 高温循环	Foeeowing ten cycles of high temperature test  .Saupee shall be Place in  Normae temperature and humidity  Conditious for one hour before  measurements are made. During this test,  water drops shall be removed. 样品按下列条件进行高低温循环试验, 测试前在正常温度和温度条件下放置1小时,除去水珠 (1)    Temperature(温度)：-30°~80℃ (2)    Cycling(周期)：Ten cycles (10个周期)	Item 6.1 Item 6. 2.1 Item 6.2.2
7.2 Moisture  Resistance 耐潮湿	Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hourbefore measurements are made:  样品按下列条件进行耐潮湿试验, 测试前在正常温度和湿度条件下放置1小时 (1)    Temperature: 85±2℃   温度 (2)Relative humidity:  80 to 85% 相对湿度 (3)          Time: 500 hours   时 间 (3) Water drops shall be removed.  擦除水珠	Contact resistance:50 m ohm max 接触电阻 Insulation resistance 10 M ohm min.  绝缘电阻 Item 6.1.3 Item 6.2.1 Item 6.2.2

使用耐久性：

8.Use  Endurance 使用耐久性
Item项目	Test Condition测试条件	Requirements要求
8.1 Solderability 焊接性	Oven Temperature:235℃±5℃，Time: 5S±1S 锡炉温度：235℃±5℃  时间:5秒±1秒	Tin Area:90％ 焊接面积90％以上

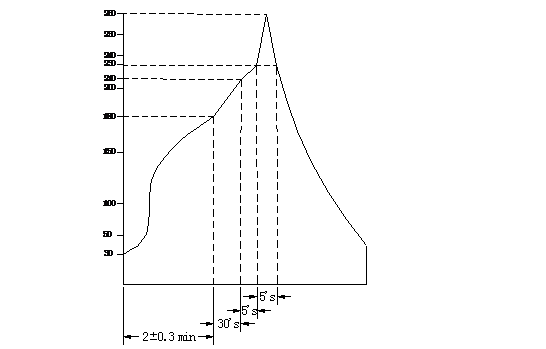

8.2 patience high temperature 焊接耐热性	Preheat: Temperature on the copper foil surface  should reach 180℃, 2±0.3 minutes after The P.W.B entered into the soldering equipment 预热：在P.W.B(印刷线路板)进入焊接设备后， 2±0.3分钟内铜箔表面要达到180℃ Soldering heat: Temperature on the copper  foil surface should reach the peak temperature of 260℃ within 5 seconds after the  P.B.W entered into soldering heat zone. 焊接温度： 在P.W.B(印刷线路板)进入焊接温区5秒内， 铜箔表面达到峰值温度260℃	表面无起泡,变型 Surface of plastics  don’t frothed And  formed

基本说明：
1.General specification 基本说明
1.1  Scope 范围 This specification covers the requirements for single key switches which have no keytop
(TACT SWITCHES:MECHANICAL CONTACT).此规范含盖单推柄和无推柄的轻触开关要求

1.2  Operating Temperature Range 使用温度范围
      -20 to70℃(normal humidity, normal press.) 正常湿度，标准压力

  1.3  Storage Temperature Range 保存温度范围
   -30 to80℃(normal humidity, normal press.)

  1.4  Test Conditions 测试条件
  Tests and measurements shall be made in the following standard clnditions unless otherwise specified: 测试和计量按下列标准条件除非特殊说明
  Normal temperature (temperature 5 to 35℃)   标准温度
  Normal humidity (relative humidity 45 to85%) 正常湿气
  Normal pressure (pressure 860 to 1060 mbars)  标准压力
  In case any question arises from the judgement made, tests shall be conducted in the following conditions:
  Temperature          (20±2℃)          温度
  Relative humidity      (65±5%)          相对湿度
  Pressure              (860 to 1060 mbars)  压力

2.APPEARNCE, STYLE, AND DIMENSIONS外形,类型和尺寸
2.1 Appearance 外形
There shall be no defects that affect the serviceability of the product.外形必须无缺陷才不影响产品适用性
2.2 Style and Dimensions类型和尺寸
  Shall conform to the assembly drawings.符合装配图

3.TYPE OF ACTUATION 动作类型

Tactile feedback  轻触返回

4.CONTACT ARRANGEMENT  1 poles  1  throws 接触形式  1接点1回路

(Details of contact arrangement are given in the assembly drawings.)
细接点形式在装配图中

5.MAXIMUM RATINGS    DC    12  V    50   mA 最大额定值
注意事项：
9. Other precautions其他注意事项
(1) Following the soldering process,do not try to clean the switch with a solvent or the like.
进行焊接过程中，不可以用溶剂或类似品清洗开关
(2) Safeguard the switch assembly against flux penetration from its topside.
防止助焊剂从开关的顶端渗入
(3) Please have the products keep in close status and the storage time is 90 days guaranty after
    delivering the goods at most.
交货后保证开关处于封密状态并库存时间90天以上
