轻触开关结构图
作者:G-Switch
发布时间:19-10-25 15:49
点击数:116
轻触开关
是一款看似简单,而又复杂有精密的一款被动元件,更是非常普通的一种元件类别,但是如果你对于它的结构不了解,那么你怎么来使用和选择呢?这个也就是古人常说的,是先有鸡还是先有鸡蛋的蛋等问题。很多的非专业的销售人员,对于自身产品的结构与参数根本不熟悉,这个可能就对误导我们的客户,在后续量产为自己带来一大堆的困扰。如果你不想后面又烦恼,那么你就应该非常清楚而又明白轻触开关的结构图。

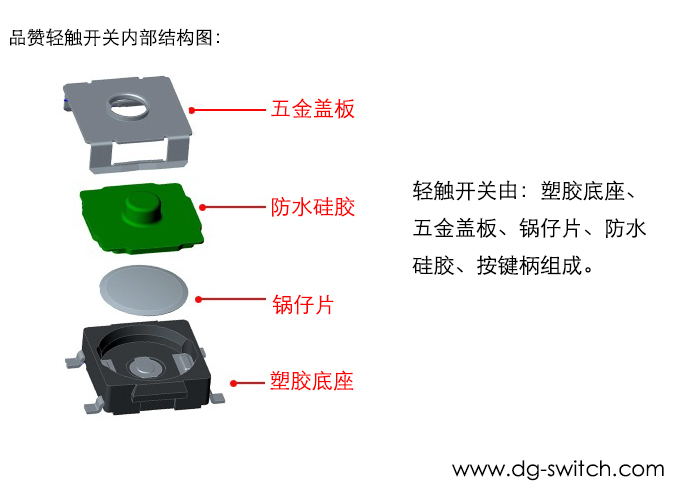

作为一名普通的销售人员,我们都非常明白轻触开关的种类有很多种,那么我们今天就拿一款产品出来,详细的给大家介绍,希望大家会喜欢。接下来我们就开始了,一款简单的开关,正常我们是需要六套模具来组成。当然如果你想偷工减料也要来跟我们学,我们简单的来说一下:
一、塑胶本体模具 (一出十六穴)主要用来生产我们的塑胶本体。
二、五金端子模具(一出一)主要用来生产我们的五金端子引脚。
三、锅仔片也是我们常说的弹片模具(一出八)主要用来冲压我们的弹片。
四、硅胶模具(膜片)模具(一出十六)主要用来生产我们的防水膜或着防水硅胶等。
五、五金盖板模具(一出八)主要用来冲压我们的产品的盖板,取到固定的作用。
六、按键柄模具(一出三十二)主要用来生产各种高度与各种形状的按键柄。
根据以上,说明我们就可以看出,轻触开关正常是有六大部分组成的结构,六者缺一不可。

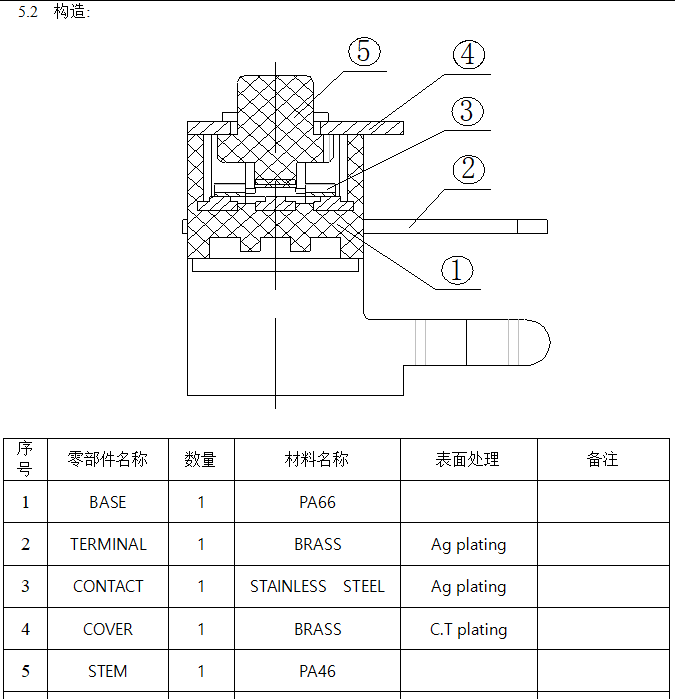

下图是轻触开关结构材质分析表:
看了材质分析表,我们就能对产品的结构一幕了然了,我们专业的轻触开关生产厂家我们对于产品的结构是非常的了解和专业,所以如果你有需要的话,那么我们刚好专业。请联系品赞电子(东莞)有限公司,www.dg-switch.com。
