什么是轻触开关？
- 作者：品赞
- 发布时间：17-06-02 14:11
- 点击数：175
轻触开关简介：
轻触开关又叫按键开关，英文名称：TOUCH SWITCH、TCAT SWITCH。一般以它的外形尺寸来称呼：如6*6*5,就是它的长、宽、高。属于电子开关的一种，与家用的墙壁开关是有其别的。区别在于应用领域的不同和本身的结构作用也是不同的，所以叫电子开关。分为：按动式和表面装贴触控式。两种的区别在于体积的和焊接形式的不同，按动式主要是插件式体积较大开关；表面装贴触控式主要是贴片超薄型。轻触开关是由按动柄向弹片施压使弹片和炮点接触行程导通的。故可以分为三种种形式存在，一种是常开型，一种是常闭型，一种是双动作型。开关的脚位也有三种：一种是两脚开关、三脚开关、四脚开关、五脚开关。
结构：
是由塑胶底座、五金端子、五金弹片、五金盖板、塑胶按柄、簧片、PI薄膜组成。
工作原理：
开关属于被动元件中的一种，不能单独使用，只能与主动元件配合形成一套控制系统，它的作用才能得到发挥。常开轻触开关的工作原理：在工作时点按开关按钮可使开关接通，当松开按钮时开关既断开，其内部结构是靠金属弹片受力来实现通断的。常闭轻触开关的原理：在工作时点按开关按钮可使开关断开，当松开手时开关既接通。根据以上两种原理，可见此款开关有两种做法，可以根据我们本身产品性能要求来选择产品。根据工作原理来分析，可见此款产品也是有缺陷的，它是靠金属弹片受力来通断的，那么金属弹片一旦失去弹力产品就无法使用，所以说此款产品有寿命限制。
用处：
根据产品的工作原理我们可以用来音响的音量控制、各种电子产品的电源键、各种产品的功能选择、遥控器按钮、电脑键盘等电子产品，我们日常生活中是离不开它的。它的用处那么广泛，使用环境也是非常多，单一的产品性能已经不能满足市场的需求了，延伸的产品也随之被开发出来，目前市场有：超薄型、防水型、防尘型、带支架型、沉板型、带灯型、高寿命型、超小型、轻力度型、重力度型等产品。产品种类日益丰富，对我们的市场需求也是越来越匹配，可见轻触开关的出现对我们的发展是功不可没的。
购买须知：
开关质量的好坏将直接影响到产品的使用的，所以我们在购买前一定要了解清楚。购买前要注意其可焊性、防护性、导通性等各项电气性能，使用寿命的高低、手感的正负公差是否在合理范围内。外在因素也是很重要的，虽然我们不是外貌协会，但是产品的外观是可以影响产品的好坏。为了降低电阻，我们会在引脚上面采用镀银处理，高品质的产品都会使用引脚镀银的工艺，工艺方面也进行控制，镀银厚度要在0.3um以上，才能有效果的防止引脚氧化。
使用注意事项：
一个好的产品也要有好的使用，才能有效的发挥产品的功效。在使用前要先确认生产条件，不同的焊接方式要选用不通的引脚和不通的耐温材料。因条件的不同，引脚脚的方式也是不同，引脚有分为插件式和贴片式。生产后必须测试开关的性能，开关是否正常通断、手感是否有发生变化、产品电阻是否正常、产品外观是否正常、开关引脚是否在焊接位置等，不用的生产工艺都要制定合理的生产SOP。
金属弹片对开关的影响：
开关是由锅仔片演变而来的，锅仔片是最早被使用的一种薄膜开关。其构造单一，生产速度快。但是该产品的寿命低，使用性能单一不能满足市场需求。根据产品性能需求越来越高，简单的锅仔片已经慢慢被市场淘汰。随之而来的就是我们轻触开关，其使用原理都使一样的。它就是锅仔片的升级版本，它的心脏就是锅仔片。看起来和钢铁侠一样。
使用初期消费者只对产品的质量和性能有要求，随者市场产品的提高，消费水平的提高，产品的质量和性能也开始不能满足消费者。熟悉该款开关的人都知道，开关有它的手感，简单的说就是开关的力度，轻触、按键、拨动、微动这些开关都是有力度参数。行业标准：微动力度30-100gf，按键力度250-400gf，拨动力度200-400gf，轻触50-400gf。手感的好坏和力度的好坏有着直接的关系。力度的正负公差范围越小手感越好，国内生产的弹片正负公差范围较大，数值在正负50；韩国生产的弹片正负公差得范围数值比较中等，数值在正负30；日本进口的弹片也是世界上最好的弹片，品赞使用的日本三元弹片正负公差的范围很小，数值在正负10。总结：弹片的精密度越高，轻触开关的手感越好。
其开关的工作原理：在工作时点按开关按钮可使开关接通，当松开按钮时开关既断开，其内部结构是靠金属弹片受力来实现通断的。工作原理中所说的金属弹片简称弹片，弹片的材质有两种。弹片有磷铜和不绣钢两种材质，电镀工艺镀银和镀金两种，品赞的镀金和镀银工艺都在0.3um以上，电镀工艺直接影响产品的电气性能和产品的抗氧化性。
手感和寿命：
手感不良的原因是有多种因素，开关的结构本身不合理、弹片材质和电镀工艺不达标、弹片变形、弹片误差范围大。我们要怎么来保证它的手感，研发生产合理的结构、使用不绣钢弹片、控制弹片误差和弹片不良率。手感的好坏，将直接应该产品的销量和口碑。一个好的品牌，一个好的产品对开关手感的要求非常高。手感的好坏对开关本身的寿命影响也是非常大，国产弹片的寿命在3-5W次之间；韩国弹片的寿命在5-8W次之间；品赞使用的日本三元弹片寿命在10-100W次之间。好的弹片直接影响开关的手感、寿命和品质。
按键柄的高度是可以根据可以要求定制的，贴片薄型一般表面是没有按键柄，被薄膜盖住了，原理是一样的。插件式的柄高有1.0、1.5、2.5、3.5-28mm高，根据客户产品需求来定制的。它的结构内部结构有两种一种是无声、一种是有声市场通用型的是有声的，有“滴答”清脆声。按键力度有很多种：70gf、90gf、120gf、160gf、180gf、200gf、250gf、300gf、400gf等客制化力度。按键力度选择是根据不同的产品来选择力度的,例如鼠标产品、儿童产品、医疗产品、智能家居产品一般使用轻力度，家电用电器、汽车、空气净化器、运动器材一般使用重力度.根据产品的市场需求来定位的。按键力度和轻触开关的机械寿命是有很大的联系,力度越轻寿命就可以做得越高.寿命有：3W-5W、5W-8W、8W-10W、10W、20W、30W、50W、100W次寿命。寿命高低和开关的弹片选择上面有很大关系,国产弹片寿命在3W-5W、5W-8W；韩国进口弹片寿命8W-10W；日本进口三元弹片10W、20W、30W、50W、100W次寿命。
行程：
开关的是由内部的金属弹片受力来实现通断，金属片与底座泡点接触的距离被称之为行程。行程被划分为长行程、短行程和中行程，根据开关本身产品的结构大小和性能要求来决定它的行程。短行程最短的下限制为0.8mm，被称之为小行程，一般使用超薄型。中行程是0.13-0.3mm之间，一般被应用于插件式。长行程3.0-0.5之间，一般被应用于硅胶按键和重力度产品。行程越小，按键声音就越小，反之行程越高声音就越大，寿命就越低。可以根据开关本身的机构来设置行程，可以实现有声和无声的效果。对产品影响因素:行程的长短最直接影响因素是动作力，动作力通常被分为：轻力度（120g以下）、重力度（300g以上）和标准力度（150-250g），行程越短其开关的力度就越轻，其寿命就越高；反之行程越大力度就越大，其寿命就越高；中行程是最标准的行程，其寿命适中又非常符合人体工学，故被广泛利用。
保质期：
说到它大家都会问它的寿命有多高，它的力度有多少？但是又谁会问它的保质期有多长呢?它的本体也就是我们的塑胶底座，塑胶底座一般是由POM、PA66、LCP三种材料组成，保质期是10年。一般10年的情况下是不会出现老化现象的。五金盖板要求就比较高了，五金盖板一般的材质是由铁盖、不绣钢盖、塑盖三种组成的，塑盖的保质期也是有10年那么久的，五金盖就要看我们的本身的电镀了，电镀一般盐雾是24小时的，24小盐雾的盖板一般使用的寿命是5年，只要不生锈它的保质期是很长的，足够我们日常生活使用的。
防水型和超薄型的保质期就会比较久了，塑胶料一样是我前面说的塑胶料，保质期一样也是10年。超薄型的有PI膜盖住，正常情况下弹片是与空气隔绝的，只要我们的弹片和空气隔绝就非常不容易氧化，弹片一旦没有氧化那么它的保质期就会拉长，已经试验证明这个保质期可以达到8年。防水型的和超薄型的情况是一样的，所以防水型的轻触开关正常保质期也是8年的。这些是正常保质期，还是有前提条件的，前提条件是我们的脚位不能出现氧化的现象。既然不能氧化，那么我们的产品就要处于真空状态。不过我们的产品要是焊接在PCB板子上面就不用真空保存了。

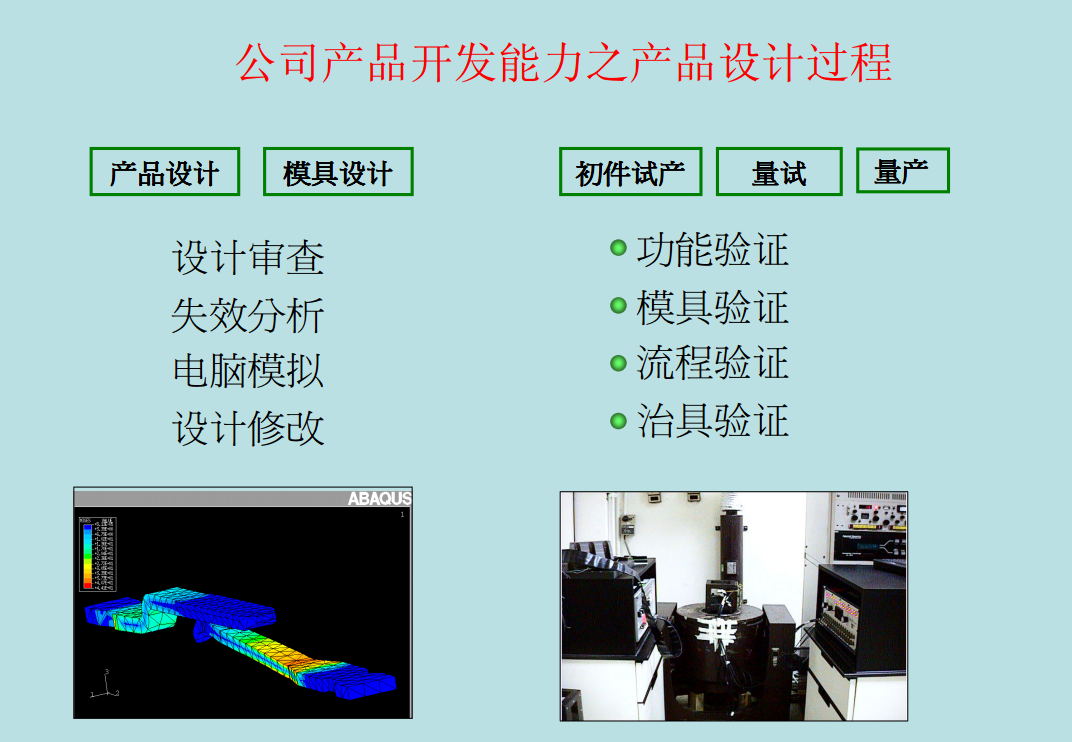

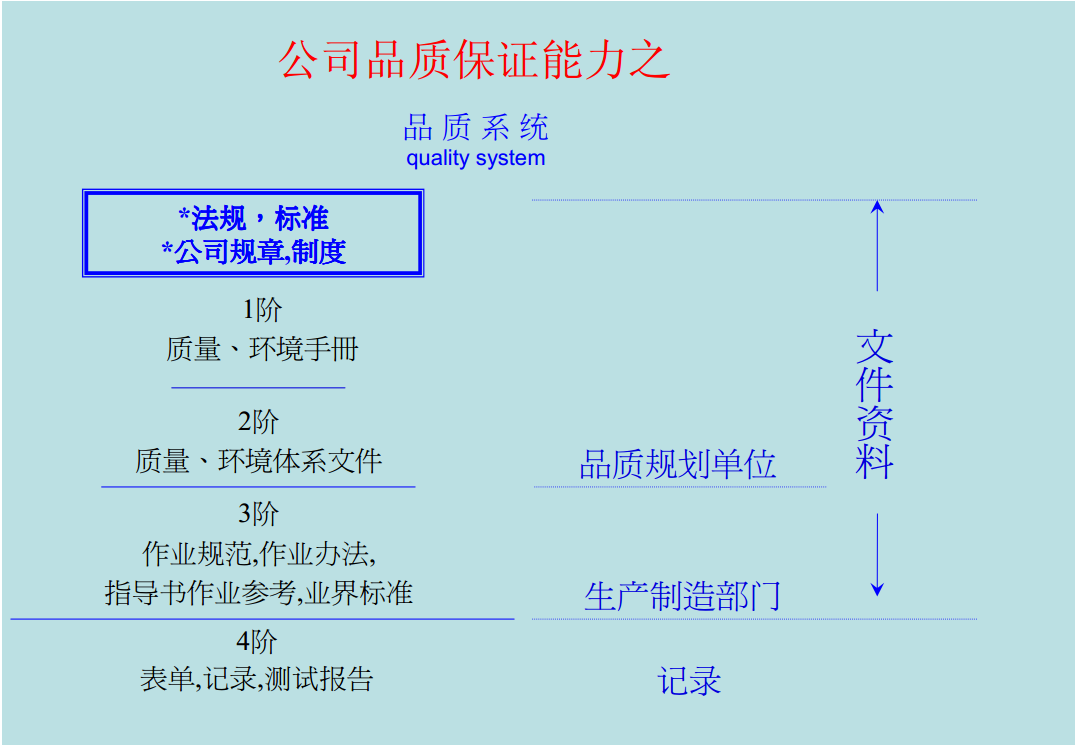

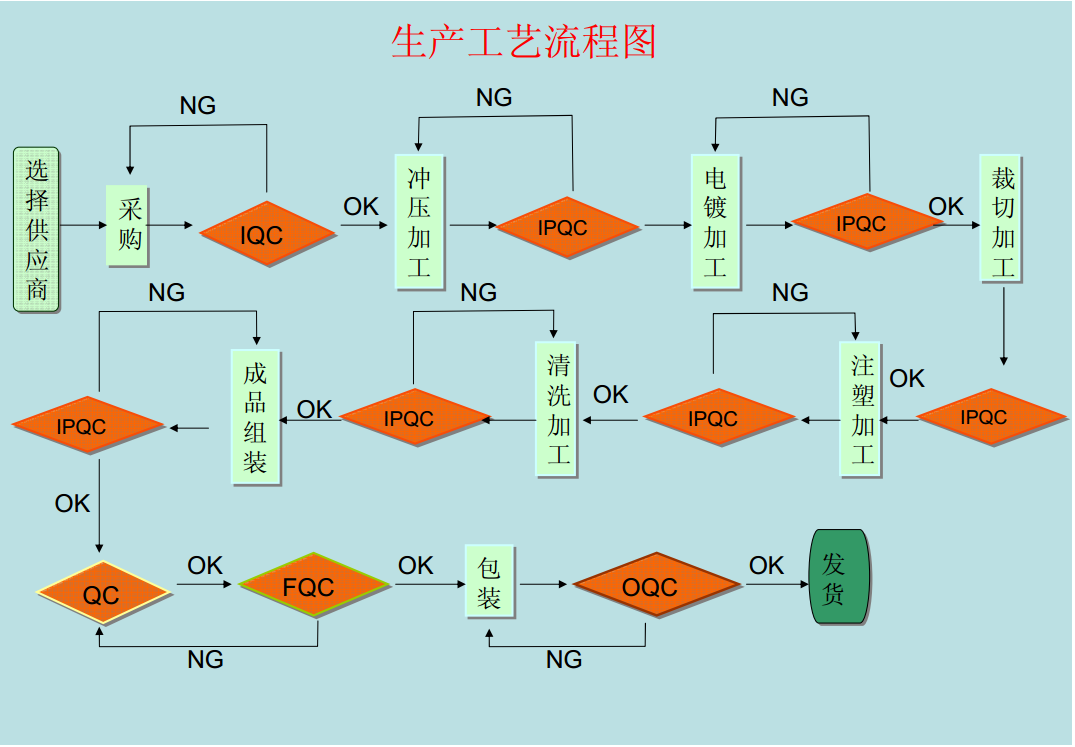

生产工艺和品质保证能力：
前面我们介绍了很多关于轻触开关的基本常识和一些技术特点，这些我想大家都是有一定了解的。那么该款开关是怎么生产出来的，它的品质我们是如何保证的。不管是在材料、生产、品质的把控能力我们都是做得非常专业的，这些都是耳听的，轻触开关生产之旅现在开始。
首先我先让大家了解我们品赞。东莞品赞电子科技有限公司于2011年11月29日，落户工业集中区东莞长安上沙。品赞初始叁佰万注册资金，开始了精密电子开关、插座、连接器的工业之旅。品赞电子主要生产：轻触开关、拨动开关、微型拨动开关、按键开关、船型开关、DC插座、耳机插座、USB插座、HDMI插座、RJ45连接器、PH连接器、FPC连接器、WAFER连接器等高精密电子零组件。
品赞电子励志成为全球最好的零组件厂商之一，并在2015年成立自有品牌 G-Switch。品赞的出现改变了，中国大陆对精密电子产业日本三大品牌的依赖，品赞以最具性价比、超速的货期、稳定的品质，让世界大牌开始慢慢接受中国的自有品牌。经过多年的发展品赞成功牵手奥迪、漫步者、森海塞尔、JVC、先锋、步步高、OPPO、LG、三星、魔声、品胜等世界大牌。
品赞电子的核心价值观：
1、成就客户：为客户服务是品赞存在的唯一理由，客户需求是品赞发展的原动力。我们坚持以客户为中心，快速响应客户需求，持续为客户创造长期价值进而成就客户。为客户提供有效服务，是我们工作的方向和价值评价的标尺，成就客户就是成就我们自己。
2、艰苦奋斗：我们没有任何稀缺的资源可以依赖，唯有艰苦奋斗才能赢得客户的尊重与信赖。奋斗体现在为客户创造价值的任何微小活动中，以及在劳动的准备过程中为充实提高自己而做的努力。我们坚持以奋斗者为本，使奋斗者得到合理的回报。
3、自我批判：自我批判的目的是不断进步，不断改进，而不是自我否定。只有坚持自我批判，才能倾听、扬弃和持续超越，才能更容易尊重他人和与他人合作，实现客户、公司、团队和个人的共同发展。
4、开放进取：为了更好地满足客户需求，我们积极进取、勇于开拓，坚持开放与创新。任何先进的技术、产品、解决方案和业务管理，只有转化为商业成功才能产生价值。我们坚持客户需求导向，并围绕客户需求持续创新。
5、自诚守信：我们只有内心坦荡诚恳，才能言出必行，信守承诺。诚信是我们最重要的无形资产，华为坚持以诚信赢得客户；6.团队合作：胜则举杯相庆，败则拼死相救。团队合作不仅是跨文化的群体协作精神，也是打破部门墙、提升流程效率的有力保障。
走进品赞：

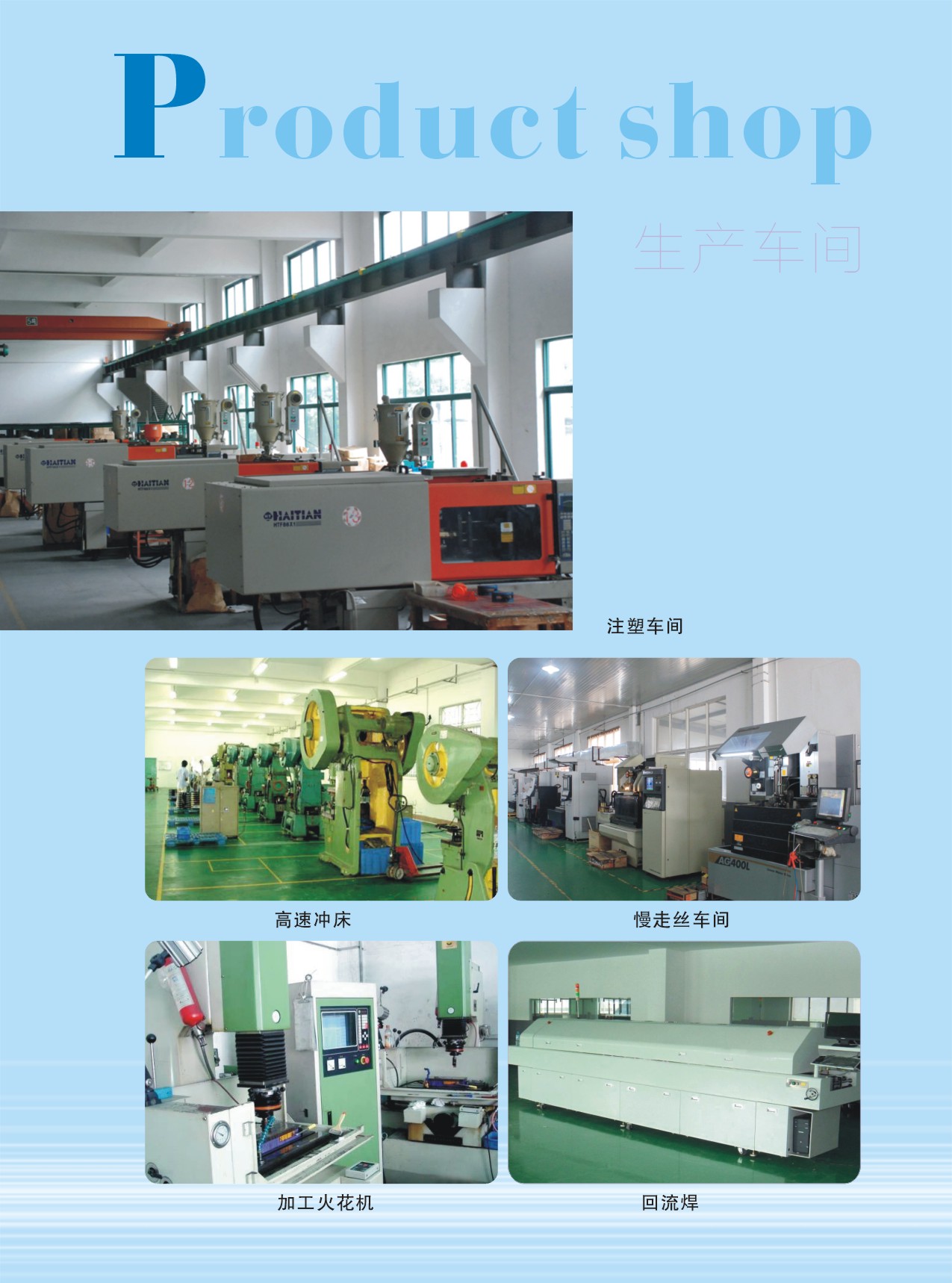

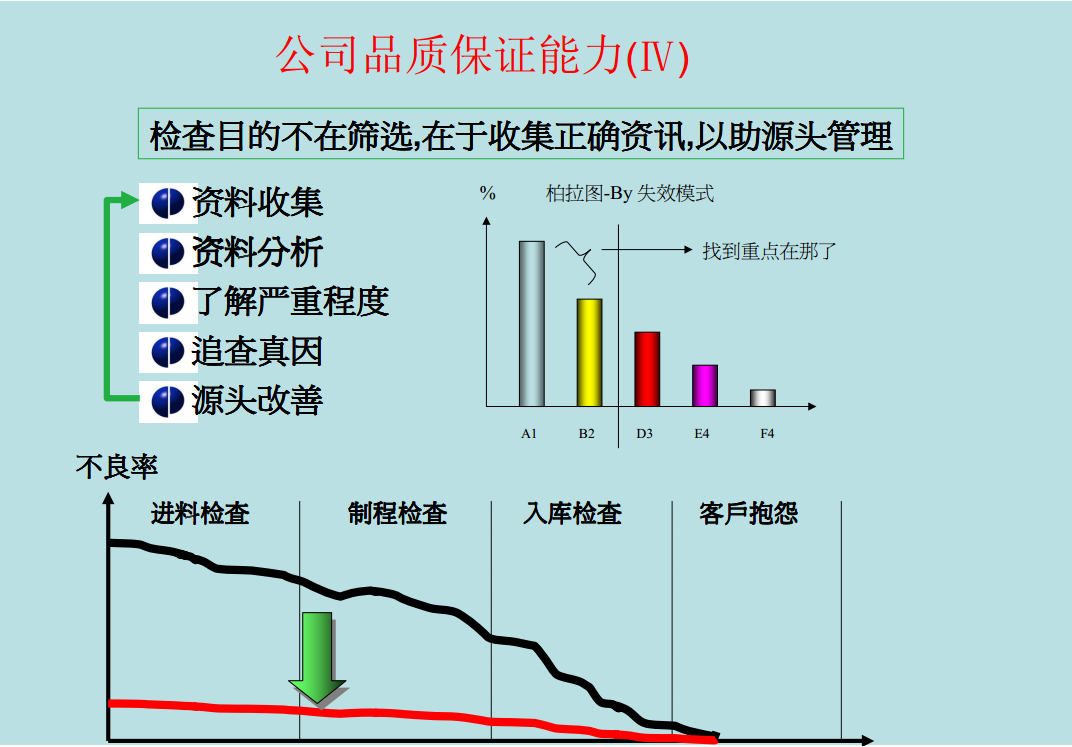

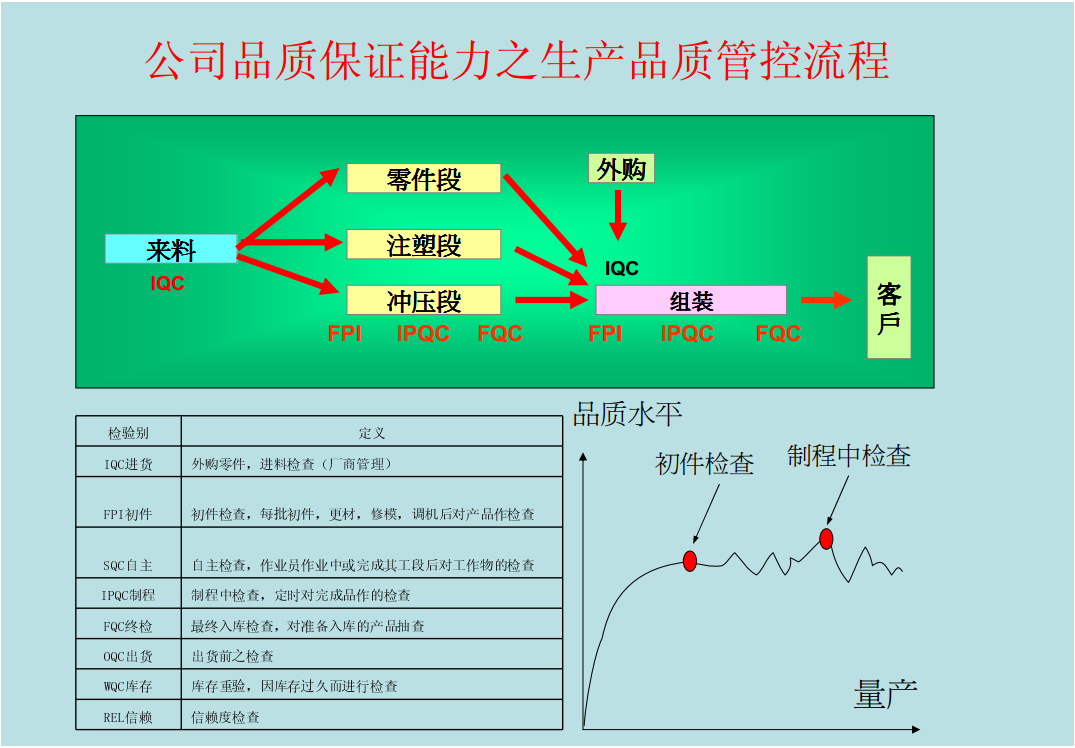

生产工艺和品质管控：
厂家的环境要求：轻触开关属于精密元件，精密元件对生产环境、生产设备要求非常高，须有好的环境才能有好的产品，须有高精密的生产设备，才能生产出精密元件。生产车间的工作台可根据产品要求或其他用途的要求，在操作台上保持高洁净度的局部净化。洁净工作台可以在操作台的局部空间形成无菌、无尘的局部净化，其主要组成部件有预过滤器、高效过滤器、风机机组、外壳、静压箱、台面和配套的电器元器件等。无尘车间的洁净工作台的构造要求：台面，采用木质塑料贴面贴于层压板上做成台面，或采用不锈钢做台面；箱体，用热扎薄钢板与骨架气焊易变形，可采用冷轧薄板折边搭接，大电流电焊，内表面需粘贴消声材料，最大尺寸应以通过一般房门为宜；箱体密封，所有缝隙均采用密封胶密封；操作区截面应尽可能与空气过滤器送风截面相同，尽量减少盲区；风机、电机，选用高压低噪的小型风机，风机与箱体的连接采用软连接，电机及风机均应采取减振措施；灯罩，日光灯要尽量设置在灯罩内，灯罩内要通过洁净气流；预过滤器，须设置预过滤器，容量要大，在使用风量下，初阻力宜小于50Pa；高效过滤器，尽量采用大面积的过滤器，减少空气过滤器的数量，过滤器与框架之间的密封应采用封导结合的双环密封系统。
生产车间的清洁要求：（1）清洁洁净室内的墙时应使用洁净室无尘布；（2）用90%去离子水和10%的异丙醇配置清洁剂；（3）使用已获批准的洁净室专用去污剂；（4）每天都要检查车间和整备间的垃圾箱，并及时清走。（5）每块地板都要吸尘。每次交接班时，都应在地图上标明工作完成情况，例如在哪结束从哪开始。（6）清洁洁净室的地面应使用专用拖把。（7）在洁净室里吸尘应使用带有高效过滤器的专用真空吸尘器。（8）所有的门都需要检查并擦干（9）吸完地以后再擦地。一周擦一次墙面。（10）架空地板下也要吸尘及擦拭。（11）三个月擦一次架空地板底下的柱子和支撑柱。（12）工作时一定要记住，永远是由上往下擦，从离门最远的地方向门的方向擦。
我相信您看完，我们的生产环节和对品质把控的专业，您一定会选择我们品赞。我们会用我们的专业，来打动您对我们的放心。

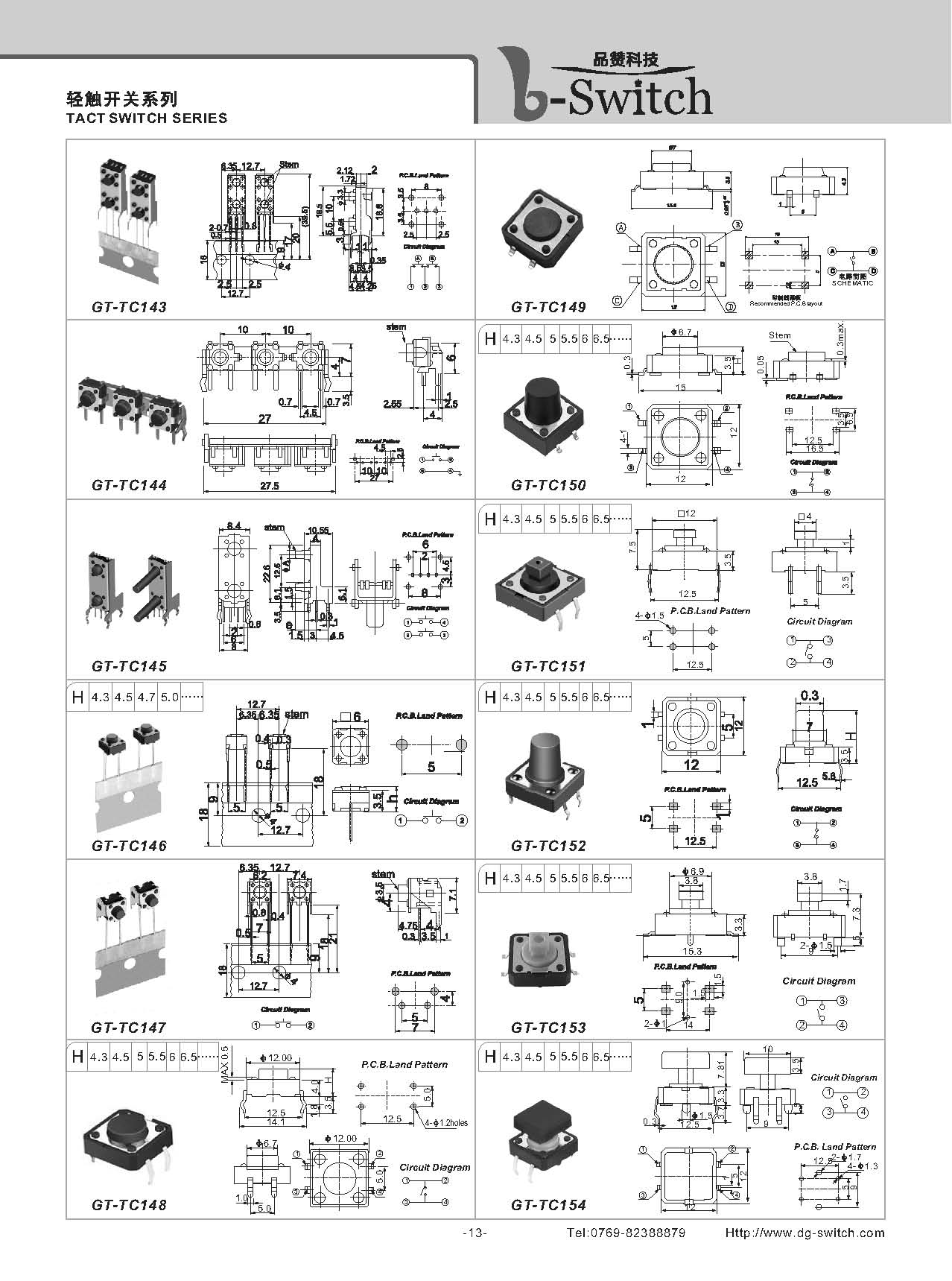

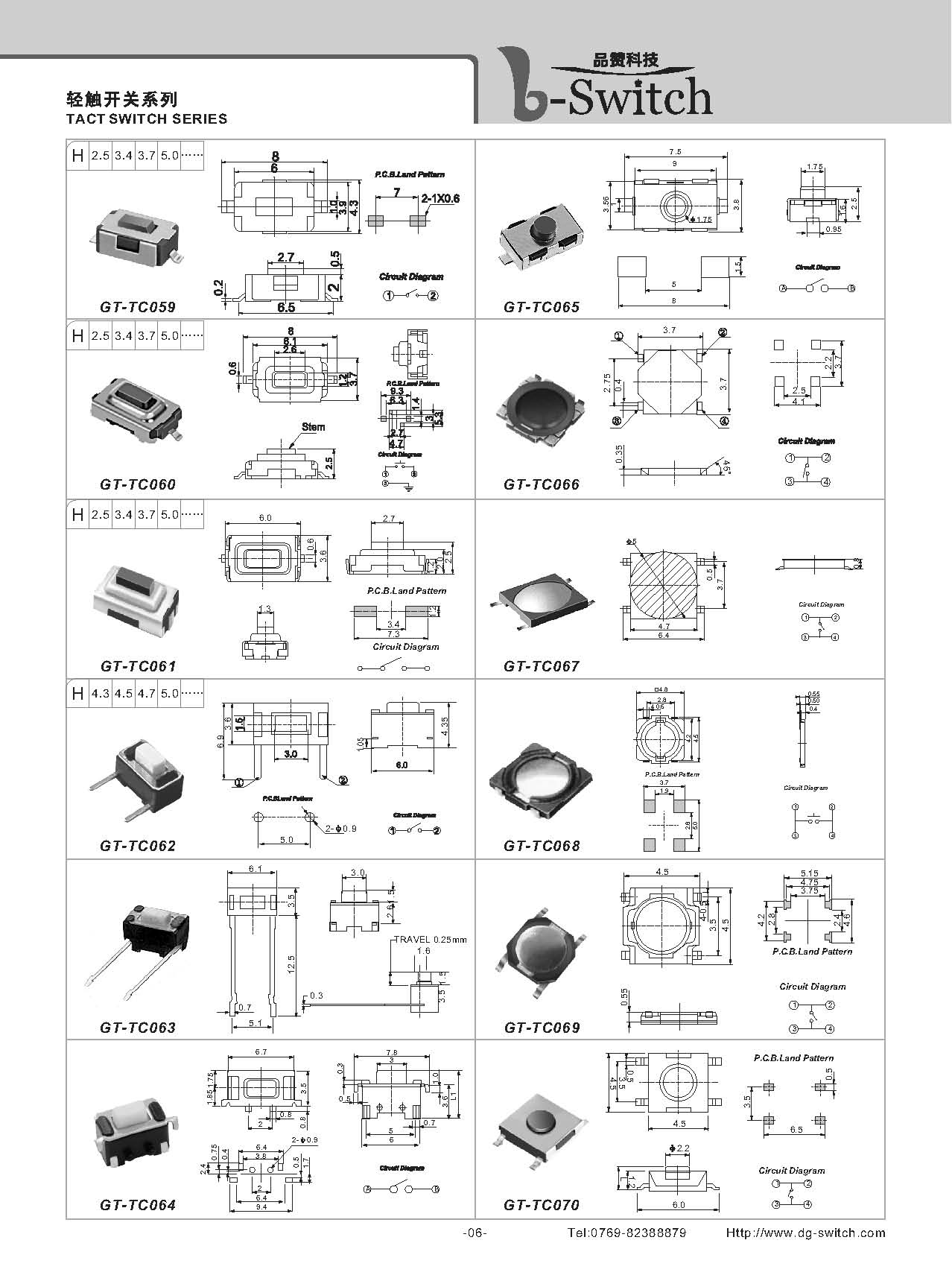

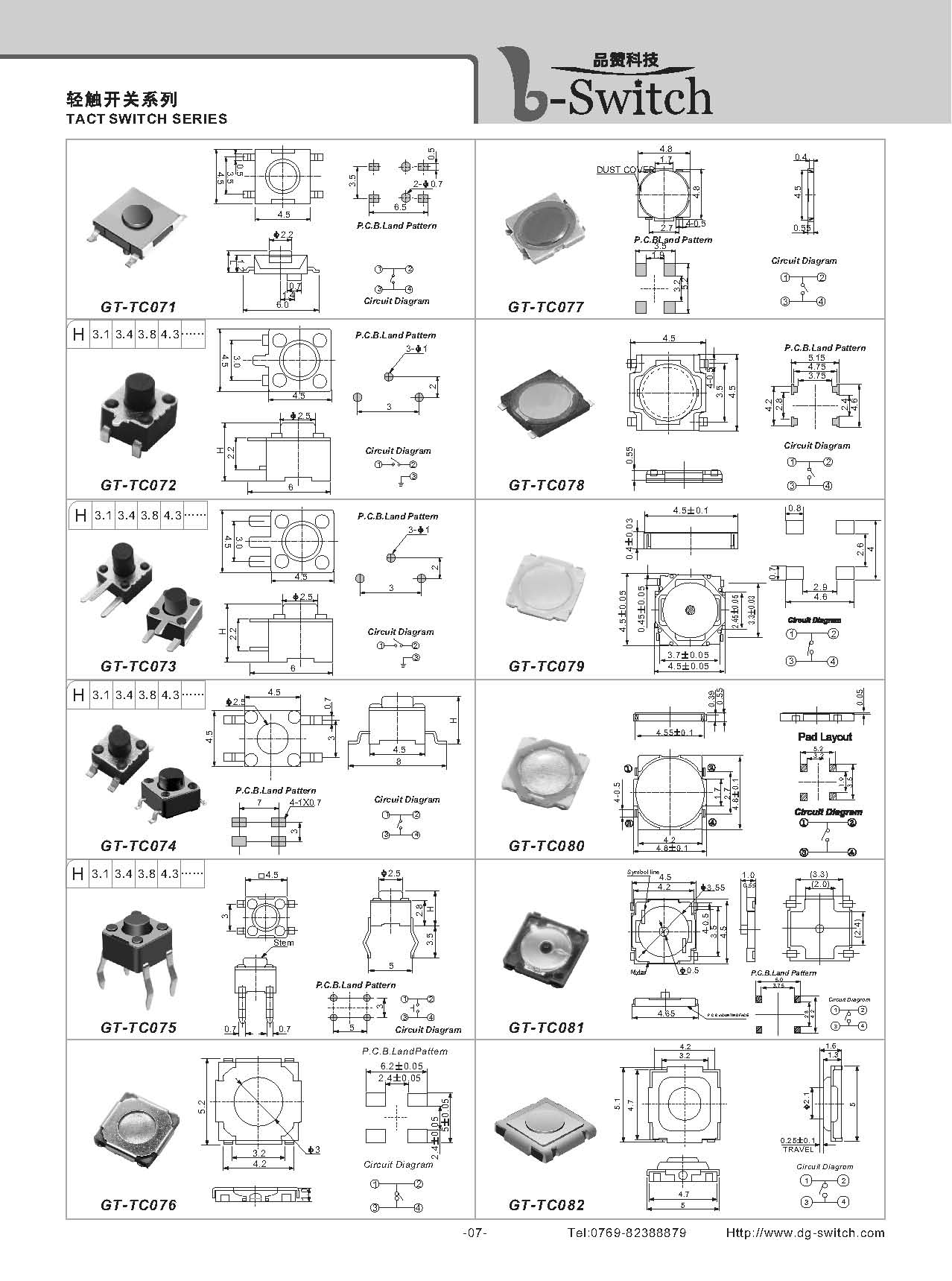

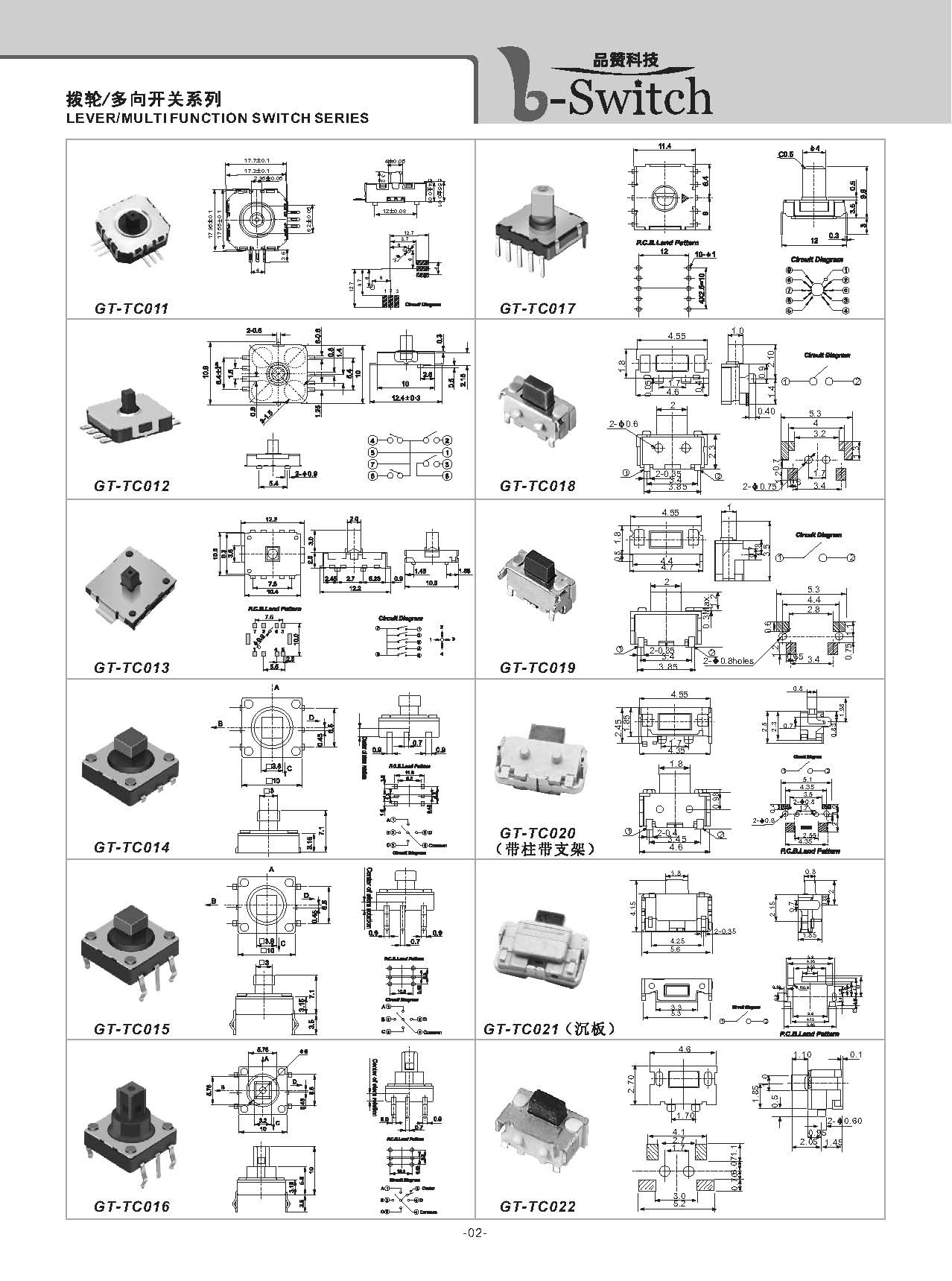

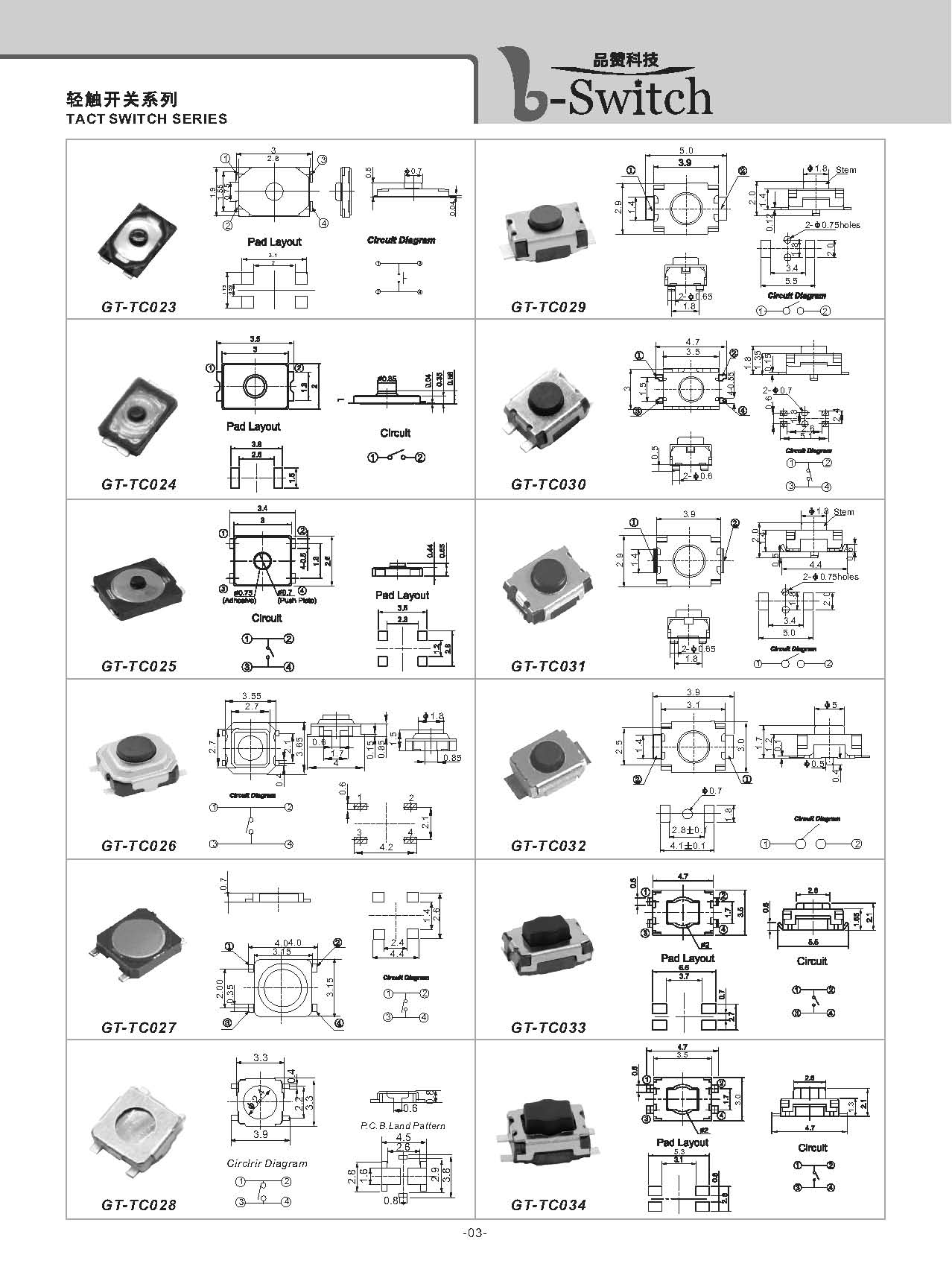

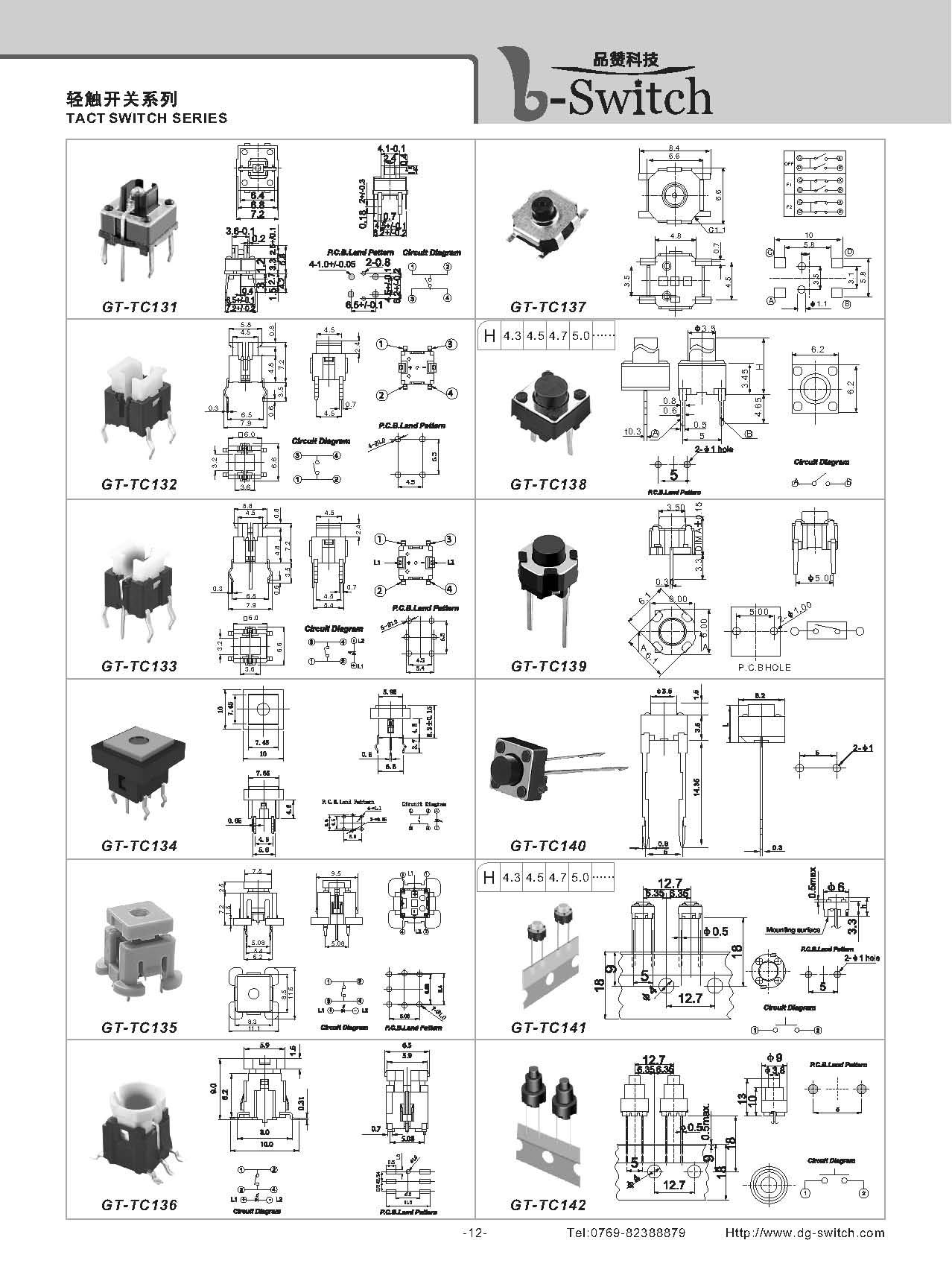

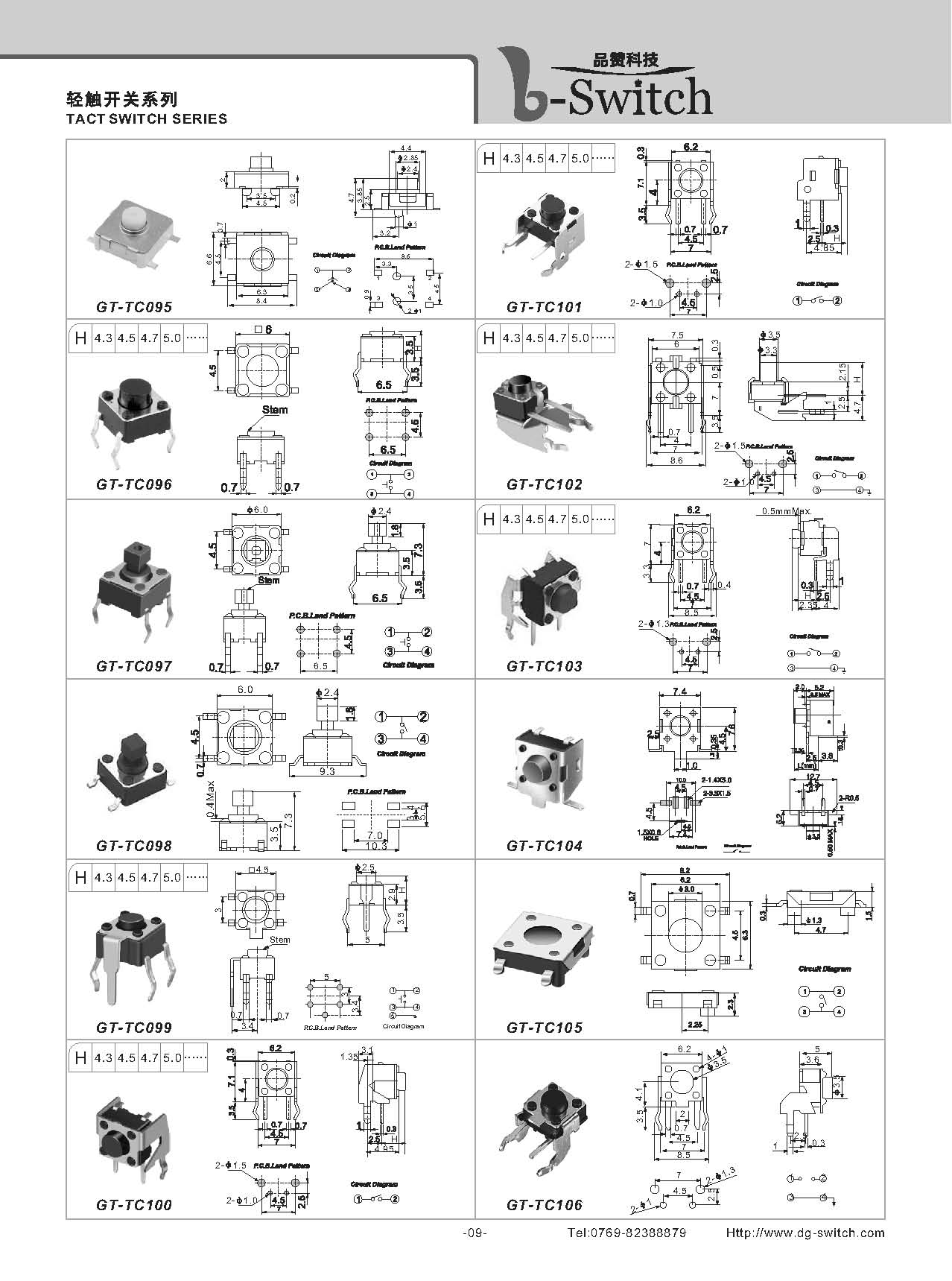

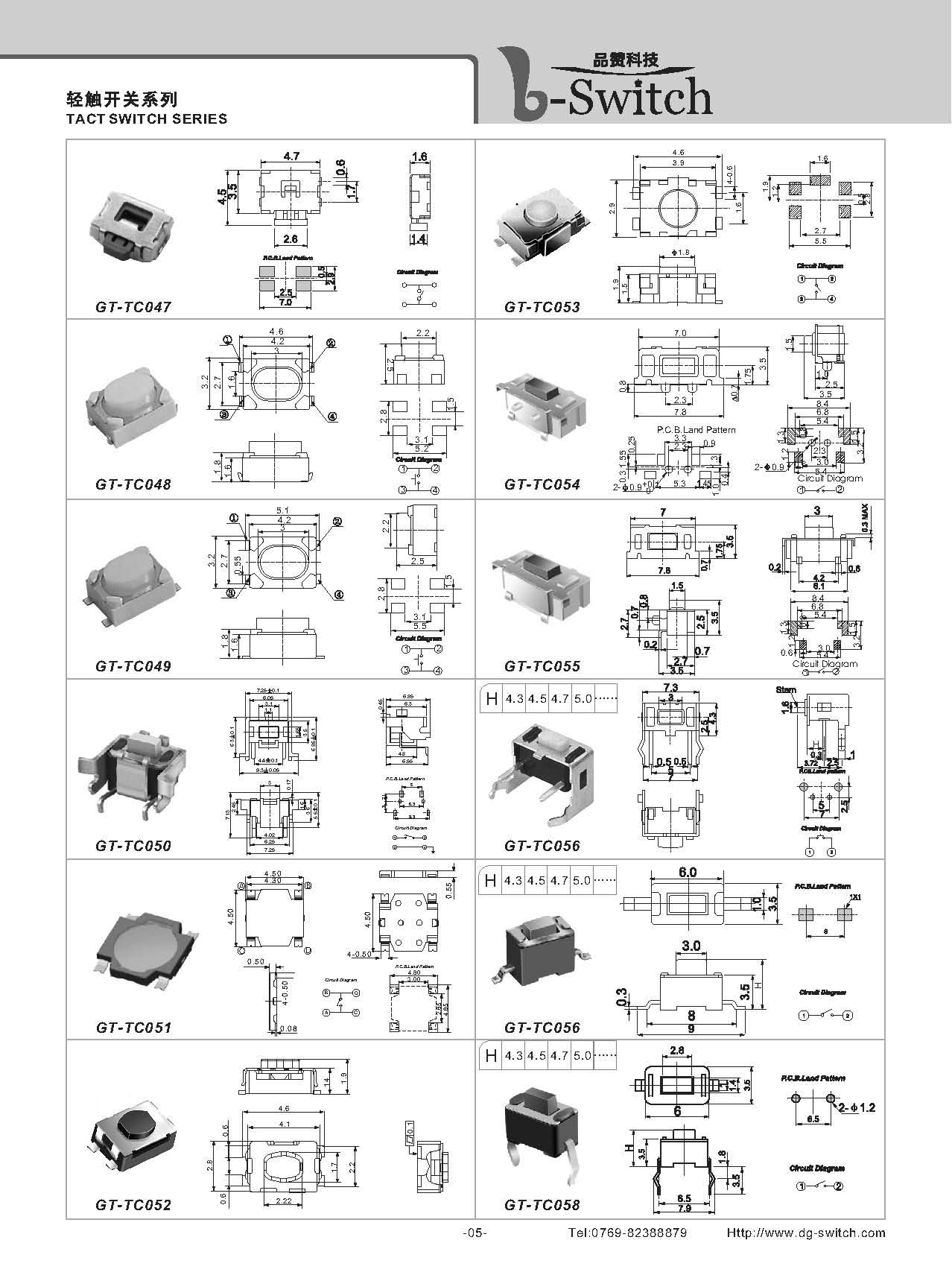

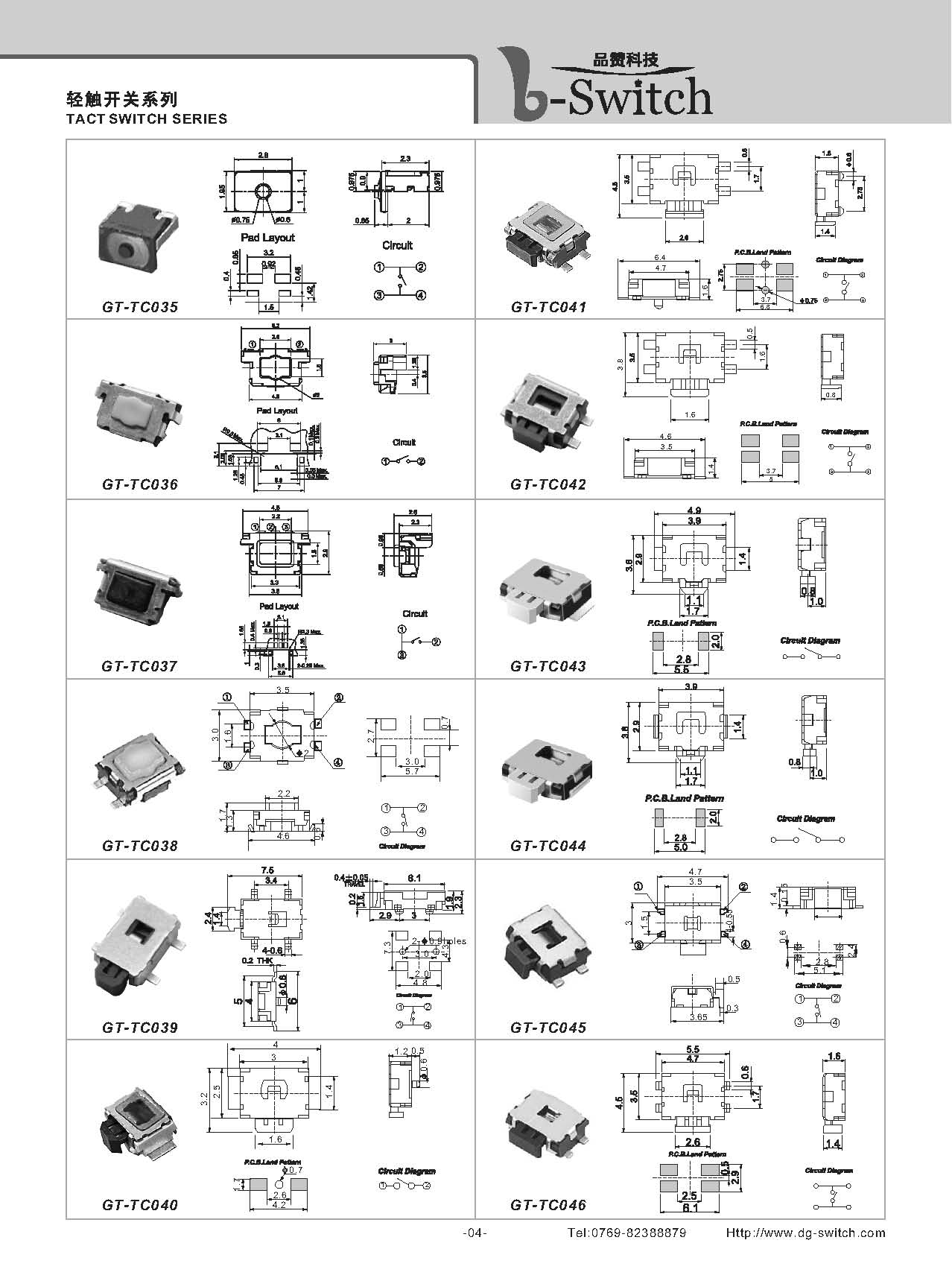

产品型录：
规格分类：轻触规格有：插件式、贴片式、侧按、沉板、防尘防水、带灯、带支架、乌龟型侧按。插件式的规格有：插件式3*6系列、插件式4.5*4.5系列、插件式6*6系列、插件式6.2*6.2系列、插件式8*8系列、插件式12*12轻触开关系列。柄高有：3.8、4.3、5、6、7.5-28mm不等,根据客户产品结构要求来定制。
产品的外观结构：贴片轻触开关是轻触开关的中的一种，其所有的产品工作原理都使一样的。贴片式的外观结构和插件式的外观结构是有其别的，产品的底座与引脚形成90°，引脚必须保持平整，各引脚的脚脚距相同，这个就是贴片式。产品的低座与引脚形成180°，引脚的形态都内弯的，保证插板不会脱落，这个就是插件式。
产品的多种好处：因本产品属于贴片形式，故非常适合回流焊作业。回流焊的好处：1）再流焊技术进行焊接时，不需要将印刷电路板浸入熔融的焊料中，而是采用局部加热的方式完成焊接任务的；因而被焊接的元器件受到热冲击小，不会因过热造成元器件的损坏。2）由于在焊接技术仅需要在焊接部位施放焊料，并局部加热完成焊接，因而避免了桥接等焊接缺陷。3）再流焊技术中，焊料只是一次性使用，不存在再次利用的情况，因而焊料很纯净，没有杂质，保证了焊点的质量。贴片式轻触开关配合回流焊生产工艺，可以提高生产效率、减少人工费用、产品不良率低节约成本等多种好处。贴片的式的开关，必须使用载带包装，可以提高产品的密封性和保存性。好处有很多哦！
产品的材质要求：回流焊正常是由7段温度工序，开关要配合生产工序，其产品的材质也要符合生产工艺的要求。回流焊的最高温度点是260°，开关的塑胶材质也要达到260°，保证其本生的耐温性。回流焊是采用机器吸料生产工艺，其开关的引脚必须保持平整性，引脚必须保证可以吃锡，引脚不能氧化，所以要保证产品的可焊性。开关引脚材质最好使用铜镀银工艺，电镀最好是在0.3um以上。
购买须知和注意事项：产品的好的好坏，直接影响生产的进程和成品最终的质量。所以我们在购买和使用的同时都要注意，在购买前我们必须先了解产品的耐温性、可焊性、外观是否完好、产品的载带包装松紧是否刚好、手感差异大小、产品的寿命高低。生产时必须注意回流焊温度曲线是否合理、PCB锡膏薄厚是否均匀、助焊剂不能过量是否导致开关手感不量、机器编程是否有误差等相关问题都必须注意。
带支架轻触开关：
概述:轻触开关外围套上五金支架，顾名思义被称之为带支架轻触开关。该款开关会比普通开关多支架脚，其没有特殊线路性能，只有固定作用。带支架的产品都是侧按式，没有正常按，因为正按的承受力是可以达到，普通侧按则无法达到大力度的按压，所以支架都被应用在侧按上面。
应用范围和性能参数：1.额定范围Rating: 50mA 12VDC；2.接触电阻Contact Resistance : 50mΩ max(initial)；3.绝缘电阻Insulation Resistance: 100MΩ（minDC 250V）；4.耐压强度Dielectric Strength : AC250V(50/60Hz for 1minute)；5.机械寿命Electrically Life:50,000cycles；6.环境温度Environment temperature: -25℃-70℃。应用范围：手机、耳机、平板、医疗器材、蓝牙音响、蓝牙耳机、遥控器、智能手表、智能家居、数码产品等电子产品。更多轻触开关的应用范围和性能参数，请联系东莞品赞科技。
选购注意事项：因为它的外观基本上是由五金来包裹的，所以它的盐务性能就很重要。寿命和手感，如果你选用品赞的产品就不存在这方面的问题了，所以该如何选择就取决于您对自身产品的定位了。
外观样式：外观样式有：圆孔支架、上支架、下支架、支架带柱、防水支架、防尘支架、双联支架、二合一支架、单联支架。
沉板轻触开关：
结构原理：按键柄与引脚成90°，这个被称作侧按键，引脚在塑胶本体一半的位置，被称作沉板按键。沉板轻触属于侧按键中的一种，沉板式最早使用在手机上面，当年的摩托罗拉超薄手机就是使用了沉板按键。该款开关的最大就优势就可以降低产品的厚度，使其达到薄的效果。按键原理：点按开关按钮可使开关接通，当松开按钮时开关既断开，其内部结构是靠金属弹片受力来实现通断的。
应用范围：该种类的开关的品种目前比较少，只有寥寥无几的几款。目前买方市场的需求量比较少，款式比较单一。但是智能的穿戴产品的出现，给我们的沉板轻触开关带了很大的市场前景。沉板式的产品被应用于：智能手表、智能手环、手机、平板、导航、行车记录仪、军用定位系统、医疗产品等数码产品。根据上述描述的应用产品，可以分析沉板的市场前景越来越大，品赞科技已经生产并研发手感更好、寿命更高、超小型、高品质的沉板按键。
沉板轻触开关的作用：一颗小小的开关，切爆发出惊人的力量。在医疗领域其在默默的贡献着，沉板既有超薄、超轻、超小、高寿命的特点，其特点在我们应用产品上面发挥很大的作用。沉板轻触开关的作用在于它对结构要求薄的产品，有很大的配合使用性。这么好的作用，需要沉板式轻触开关推荐的，可以联系品赞科技。
挑选方法：该款产品主要应用于高端产品，该款元件的好坏将严重影响产品的使用性。例如：在医疗产品行业，我们的产品不容有误的，做好每一个产品，将有机会去拯救一个生命。需保证产品的可焊性、耐温性、耐热性、耐冷性、潮湿性、防水性、抗氧化性、高寿命性等该产品的电气特性。
超薄轻触开关：
概述：超薄轻触开关就是超薄、超轻、超好用的轻触开关。轻薄小巧目前是市场很多电子的产品的主打，现在消费观念和以往已经发生了很大的改变。何为薄，超薄的厚度不会超过2.0mm，底座包含按键柄和薄膜的高度，真的是很薄了哦！超薄轻触开关的组成部分：底座是由LCP塑胶材质精心制作而成的，可以过回流焊两次，保证薄又耐温又不变形，真是用心良苦。弹片当然是我们最熟悉的日本三元弹片了，时间上面最好的不锈钢弹片，寿命高手感好的最佳选择。防水薄膜更是我们工艺缺一不可的材料的不二人选聚酰亚胺膜，耐温防水，更是时下流行的土豪金。端子肯定是我们导电性能非常好的磷铜了，再配上我们良好的电镀工艺，铜镀银就出来了，哈哈。超薄型的都是贴片形式的，插件形式的无法完成它的轻薄，故超薄型都是贴片型的。
超薄轻触开关的作用和好处：很多时候很多产品的作用是我们无法直接感觉到它的价值，但是没有它我们产品就无法使用了，这个作用是潜移默化的。超薄型就是超薄、超轻、超好用，主要是可以很好的配合我们产品结构的需求，又有防尘防水的作用，何乐而不为。
防水轻触开关：
概述：防水轻触开关是什么？我想大家都知道吧！今天我来带大家了解一下防水轻触开关。我先来带大家认识一下防水轻触开关吧，我先来说说我们身边的产品有多少需要用到它吧。
防水等级：一般的防水开关有两种，一种是IP67和IP68。还有一点大家要记住了，只要是防水的轻触开关基本上都是防尘的，所以不要太担心它的防尘性。
防水轻触开关的作用：防水轻触开关就是我们上面所说的产品中必不可少的一个零组件，所以很多和水有关的产品都需要用它。它的作用就是保证我们的产品在遇到水入侵的时候可以保证它还能工作，这样才能更好保证产品质量。现在市面上的防水开关做得好的没有几家，建议大家选择品赞技。
产品的规格种类：
选购需要了解哪几点：
插件式的主要选购方式：1,插件式需要选择铜镀银的端子脚（主要是上锡好上）
2,插件式需要选择可以过波峰焊的焊接条件温度,波峰焊的焊接温度一般是250°左右.
3,插件式需要选择韩国和日本进口弹片（寿命和手感才有保证）
4,插件式需要选择类似品赞科技这种实事求是的生产厂家（交期和价格才有保证）
贴片式轻触开关的主要选购方式：
1,贴片式需要选择铜镀银的端子脚（主要是上锡好上）
2,贴片式需要选择可以过回流焊的焊接条件温度,回流焊的焊接温度一般是265°左右.
3,贴片式需要选择韩国和日本进口弹片（寿命和手感才有保证）
4,贴片式需要选择类似品赞科技这种实事求是的生产厂家（交期和价格才有保证）
带灯轻触开关、沉板轻触开关、侧按轻触开关、带支架轻触开关的选购方式同上，就不一一介绍。
轻触开关的包装方式：
轻触开关的包装方式有两种：1,PE防静电袋包装 2,载带式包装
更多的轻触开关资询，请联系东莞品赞电子科技有限公司 或登入：www.dg-switch.com
如您有需要“轻触开关规格”、“轻触开关电路”，请联系轻触开关厂家：东莞品赞电子科技有限公司。
