轻触开关电路相关术语：

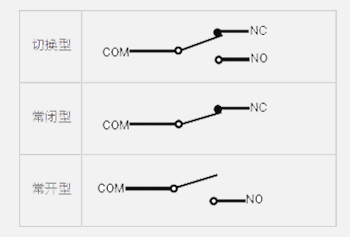

电路形式：


端子符号
COM：共通端子
NC　：常时闭路端子
NO　：常时开路端子

1.额定
额定是指一般以特定的条件为前提，表示开关特性、性能保证基准的数值。例如，额定电压、额定电流等。

2.电气的寿命
电气寿命是指在触点上连接额定负载，根据规定的条件进行通断时的寿命。

3.机械寿命
轻触开关机械寿命是指不在触点上通电，按照规定的操作频率使其动作时的寿命。

4.耐电压
耐电压是指在规定的测量部位施加1分钟的高电压，不会发生绝缘损坏的极限值。

5.绝缘电阻
绝缘电阻是指与耐电压相同的测量部位的电阻值。

6.接触电阻
接触电阻是指触点接触部分的电气电阻，一般表示包含弹簧和端子部分的导体电阻在内的电阻值。

7.耐振性
耐振性是指在使用开关的过程中，因受到振动，闭路的触点在超过规定时间不断开范围内的振动。

8.耐冲击性
耐冲击性是指在使用开关的过程中因受到冲击，闭路的触点在超过规定时间不断开的最大冲击值。

9.允许通断频率
允许通断频率是指满足机械寿命(或者电气寿命)的最大操作频率。

10.温度上升
温度上升是指在触点上接通额定电流时，端子部发热的温度上升值的最大值。

11.操作度强度
操作强度是指在按键上朝操作方向施加规定时间的静载重时，不会导致开关功能损坏的最大载重。

12.端子强度
端子强度是指在端子上施加规定时间的静载重时（如无规定则朝所有方向），不会导致功能损坏（端子变形除外）的最大载重。

轻触开关工作原理是怎么样的？

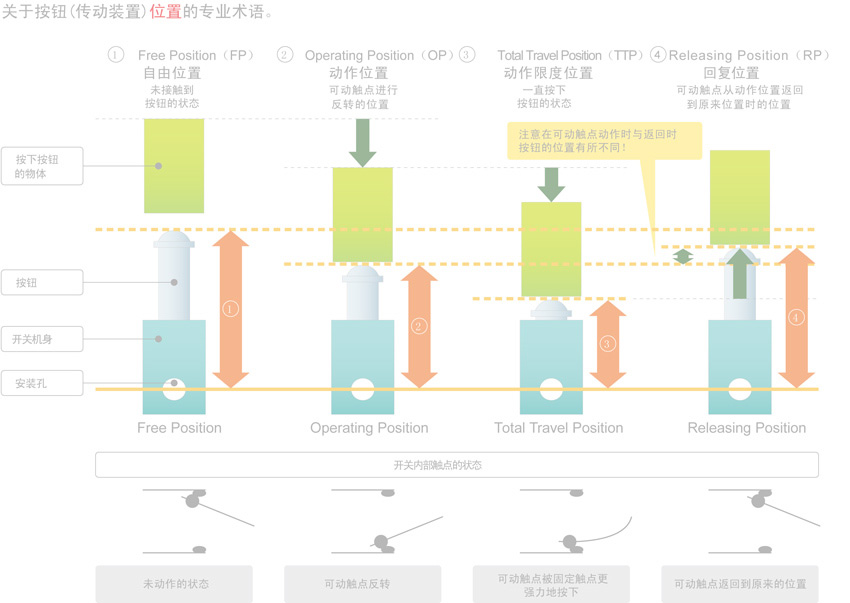

按钮位置工作原理图

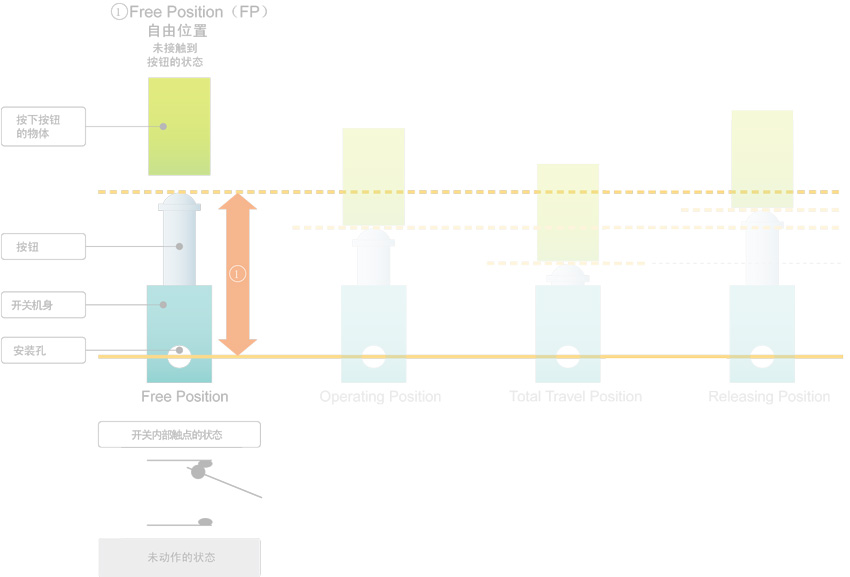

①Free Position (FP) - 自由位置‐未接触到按钮的状态

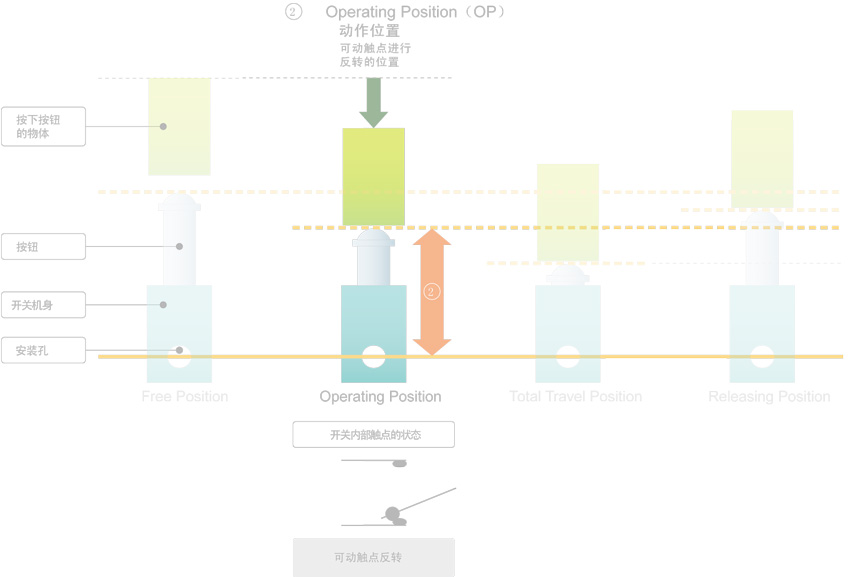

②Operating Position (OP) - 动作位置‐可动触点进行反转的位置

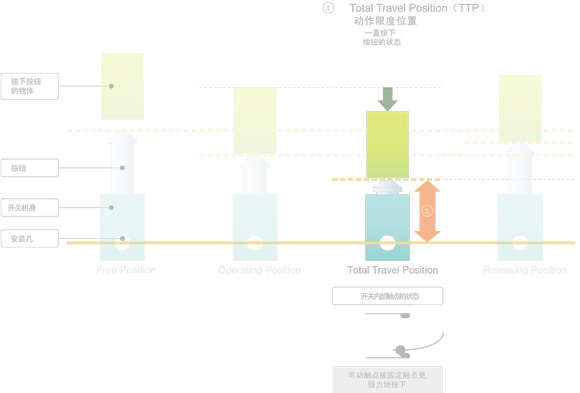

③Total Travel Position (TTP) - 动作限度位置 -一直按下按钮的状态

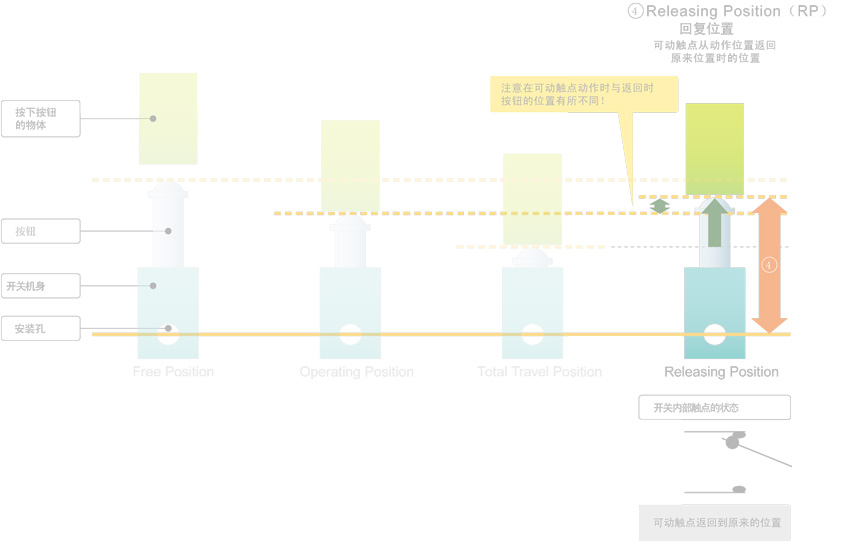

④Releasing Position (RP) - 回复位置‐可动触点从动作位置返回到原来位置时的位置



总结

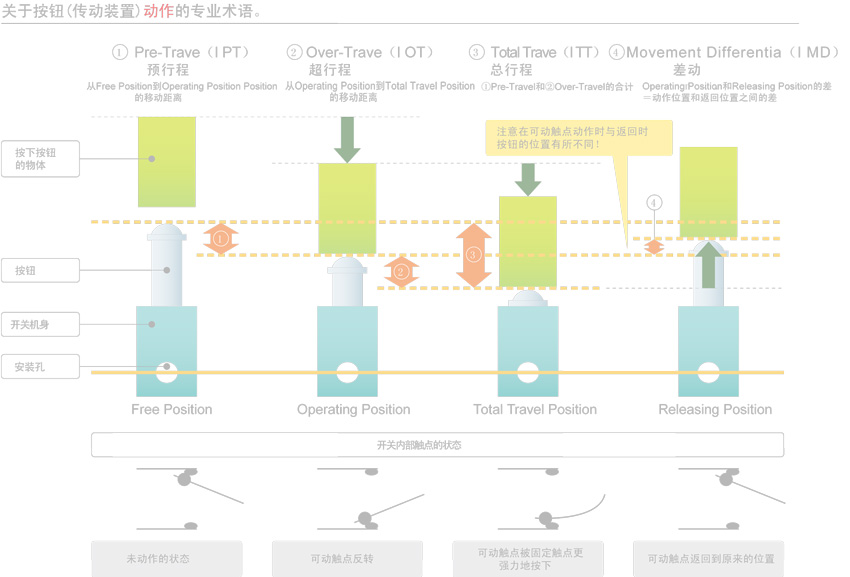

按键弹片的工作原理：

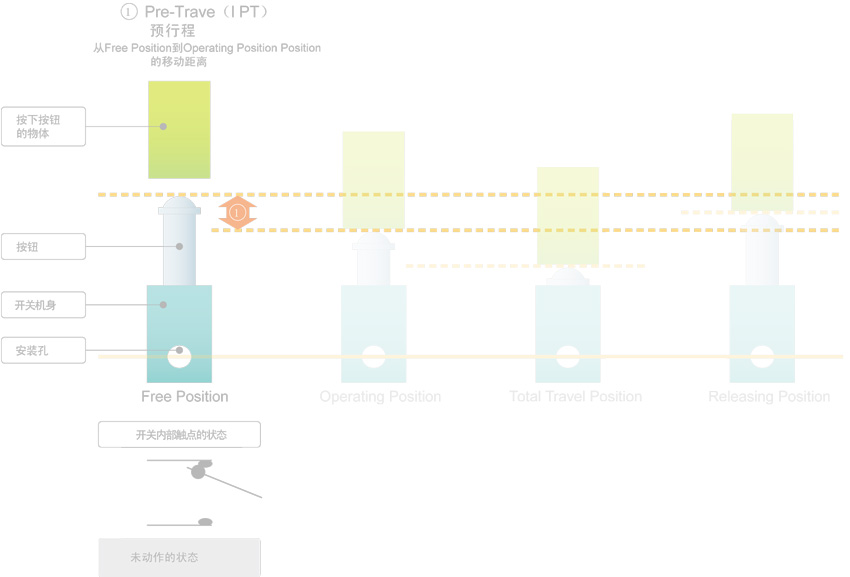

①Pre-Travel (PT) - 预行程 -从Free Position到 Operating Position PositiON 的移动距离

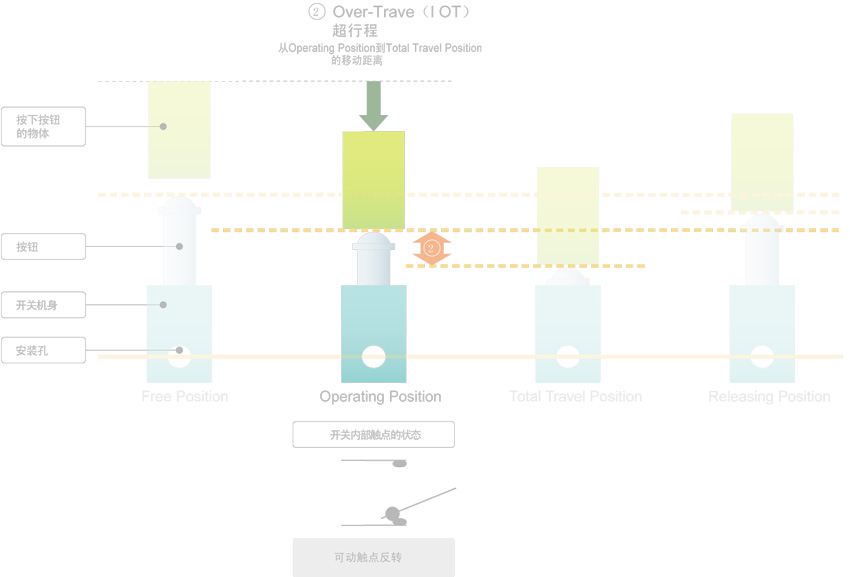

②Over-Travel (OT) - 超行程 -从Operating Position 到Total Travel Position 的移动距离

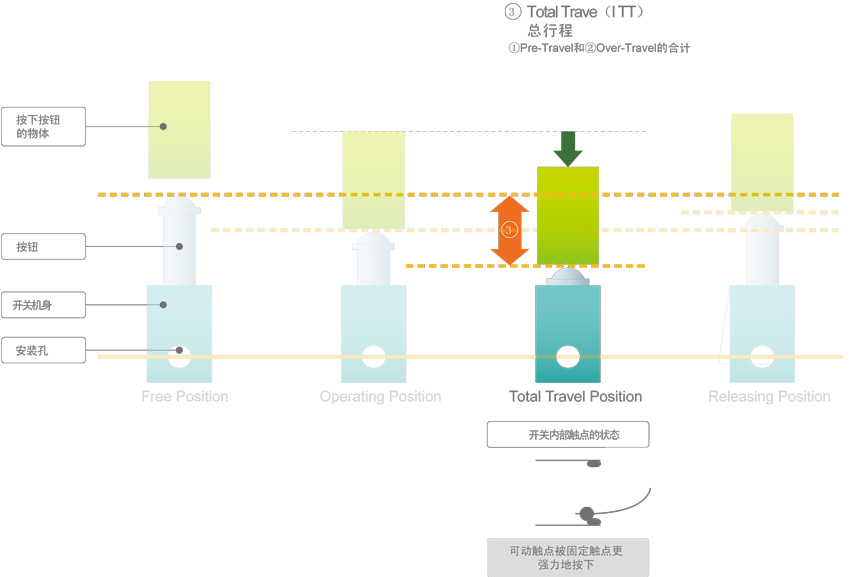

③Total Travel (TT) - 总行程 -1.Pre-Travel和 2.Over-Travel 的合计



④Movement Differential (MD) - 差动‐Operating Position 和 Releasing Position 的差＝动作位置和返回位置之间的差



总结

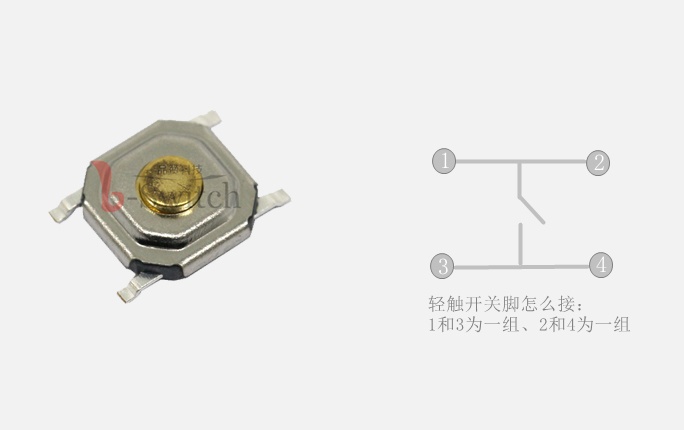

轻触开关脚怎么接？有图有真相

两个脚不做解释不懂的不用说，就说这种四个脚的（图中引脚的金属片横着摆)，12是连着的，34也是连着的，1-3、2-4、都可以。


轻触开关生产厂家出厂后使用注意事项：

为防止发生安全事故及相关品质问题，请在使用时严格遵守以下禁止事项和注意事项。
1.焊接条件的相关注意事项
若要浸焊，则产品不同，浸焊条件也不同，故应确认产品供货说明书。
因开关内部助焊剂可能会流出，导致接触不良等，故浸焊 后不得进行清洗。此外，应避免在开关主件附近的跳线等 助焊剂滞留的状态下使用。
1.要对液面进行管理，以免助焊剂从开关上流入。
2.采用手工焊接时，应在350℃、3秒内进行。
3.锡焊后，不得在开关操作部位上施加负载。
4.在进行回流焊的情况下 风炉或红外线炉进行回流焊时应按以下所示条件操作。 其次，因电路板的种类及其大小、零部件的贴装密度等 因素，开关及端子上所加的温度有时会发生变化，故事 先应充分确认。
5.在使用双面通孔线路板时，开关盒下面若配有通孔，则开关盒可能会熔化，故应避免使用。
2.定位设计上的注意事项
1.开关的安装孔应参照“外观尺寸”中所述的PWB安装孔 参考图。
2.安装端的操作部位形状应参照产品供货说明书上所述的 标准形状。
3.其他的禁止及注意事项
1.安装端的操作部位形状应参照产品供货说明书上所述的 标准形状。
2.在实际使用条件下，事先应仔细确认装置的组成部件上 是否有腐蚀性气体产生。这可能会导致接触不良或金属 部件的应力腐蚀裂痕。
3.为防止异物(印制电路板的粉末、焊剂等)进入开关内部 而造成接触不良，应注意对贴装后的印制电路板进行处 理保管。此外，不得将印制电路板进行堆叠。
4.有关保管条件的禁止及注意事项
不要在高温、潮湿的场所及可能有腐蚀性气体产生的地方 进行保管。常温、常湿中应在包装状态下进行保管，进货 后应控制在6个月之内。用户应确认包装箱上的生产日期， 采用先入先出库存管理法。在包装箱开箱并入库保管时， 应放入塑料袋内与外部空气隔绝。
5.对火灾、抽烟的禁止事项
1.超出额定规格使用可能会引发火灾等，故绝对禁止。还 有因误操作、异常使用等可能会超出额定规格，此时应 采取保护电路、切断电路等措施。
2.在灯轻触开关上使用的树脂等的阻燃等级已采用了按 UL94(塑料燃烧试验)评定标准的“94HB”。因此，应 禁止在可能发生延烧的场所使用，或采取防止延烧的措 施。
6.在使用对安全性有特别要求的设备时
我们已竭尽全力确保开关的质量，但很难说不会出现 如接触电阻值变化(增大)、短路、开路、温度上升等故 障。在重视安全性的整套装置设计时，希望客户事先研 究整套装置对开关单一故障的影响。
1.设置保护电路等，考虑系统安全性问题。
2.设置备用电路，提高系统安全性，避免因单一故障 而成为不安全状态。希望充分考虑故障保护的设 计，以确保安全。

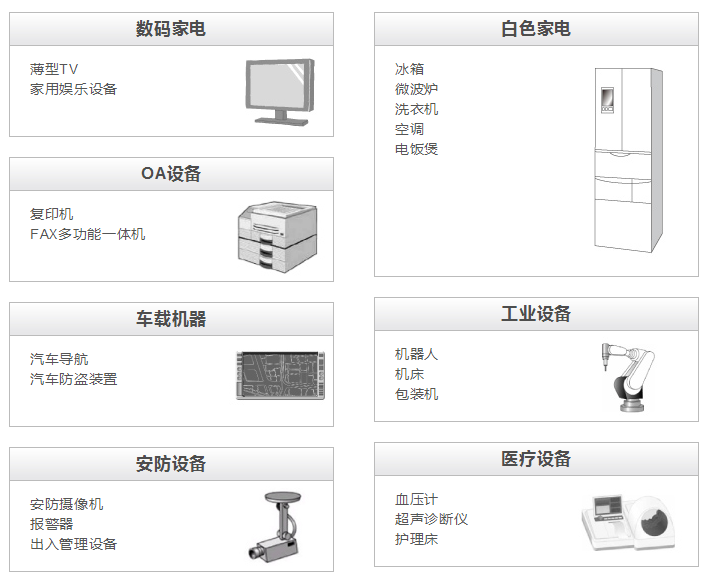

轻触开关应用领域
