轻触开关规格图纸怎么看

  • 作者:G-Switch
  • 发布时间:17-07-02 13:25
  • 点击数:170
  轻触开关规格尺寸怎么看?我想很多刚入门接触比较少的采购,刚出道多贸易的菜鸟业务应该对开关的尺寸规格都是比较抽象的,别提如何去看了。今天做为老鸟的小编,就免费来给大家介绍介绍,记住了是免费的、免费的、免费的,重要的事情说三遍。说的这里就有很多人会问了,轻触开关规格是如何确定的,它是根据开关的本体的长、宽、高来确定尺寸的,一般我们都是称之为几乘几,高度另外在配。接下来,我们来看图了,看完图就一目了然了。

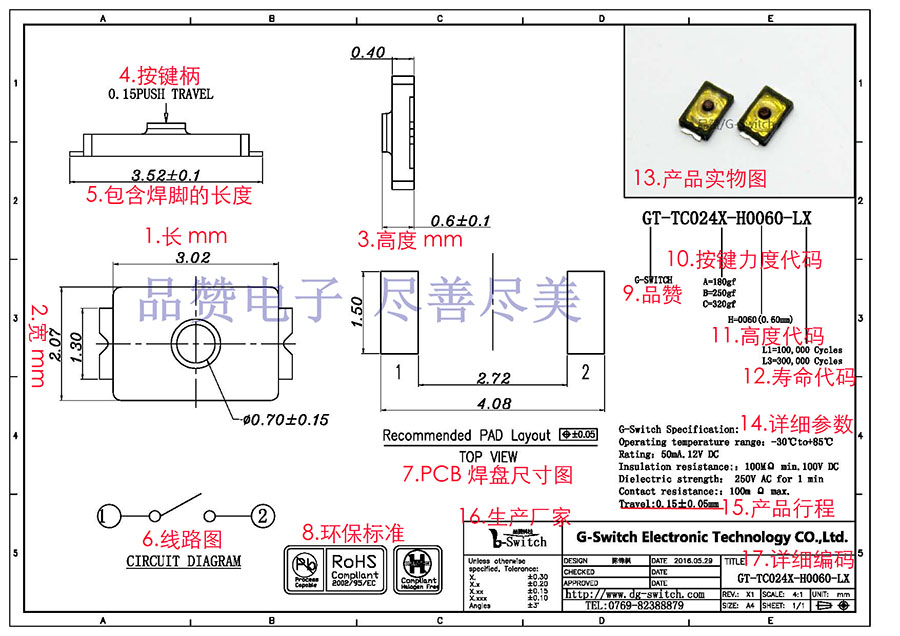

下图为:贴片轻触开关规格图纸

轻触开关规格图纸

根据上图,我们就一一来介绍轻触开关规格图纸怎么看?

一、上图中的1号位置是指开关的长度,长度的单位为mm,我们通常说的长度是不包含焊脚的,包含焊脚的尺寸我们称之为脚距,不包含焊脚的我们就称它为长度。
二、图纸中的2号位置是指开关的宽度,宽度的单位为mm,一般开关的焊脚都是长度位置,所以宽度位置就没有脚距之分。
三、图纸中的3号位置是指开关的高度,高度的单位为mm,我们都知道轻触开关分为(立式、卧式),立式的开关高度是由开关本体的底座到按键柄的顶端为高度;卧式的高度也是由底座到柄的顶点叫高度,从PCB到按键柄的中心位置为中心距。
四、图纸中的4号位置是指开关的按键柄,按键柄是开关的重要组成部分,也是缺一不可的,这个我们在轻触开关原理介绍里面有的详细说明,大家有时间可以去看看。
五、图纸中的5号位置是指开关的脚距,这个我们在说明1号的位置已经说明了,我就不在多说,不然百度说我在啰嗦,不让我上首页。
六、图纸中的6号位置是指开关的接线图,两脚轻触开关的是怎么接的?四脚轻触开关是怎么接的?这些我们在接线图中都有详细说明。
七、图纸中的7号位置是指开关的PCB焊线尺寸图,这个是我们设计电子工程师比较关注的了,没有这个啥也画不了,这个只要根据焊盘的尺寸来画就好了,建议按照我们的图纸来画,不要盲目加大,不然浪费锡膏还有可能有异常,哈哈。
八、图纸中的8号位置是直我们品赞的开关的都是符合欧盟的REACH标准、无卤标准、加州六五、不使用突兀金属产品、ROHS等全球的环保标准,我们也是为地球环境做了一份我们该做的事;品赞电子承若只使用全新料,绝对不会使用再生料,这是我们品赞人的原则。

看完了,我们图纸中的轻触开关规格图纸说明,下面我们来看看图面中品赞开关型号是如何去看的?例如:GT-TC024X-H0060-LX
一、图纸中的九号位置是指GT两个英文字母,GT是品赞料号开头的简称,也是直接名是品赞,所以大家看到GT开头料号,都知道是谁的了,哈哈。
二、图纸中的十号位置是指品赞开关的按键力度,按键力度可以分为:A=160 、B=250等力度。
三、图纸中的十一号位置是指开关的高度,H字母就是高度的开头,H0060是指0.60的高度,以此类推,我想大家一看就明了。
四、图纸中的十二号位置是指开关的寿命,L就是LIFE的简称,L1是指寿命10W次,以此类推,这个很简单,我就不详细说明了。
五、图纸中的十三号位置是指开关的实物图,这个是由品赞电子专业拍摄的,没有设备的、没有技术的就请勿模仿了,哈哈。
六、图纸中的十四号位置是指轻触开关详细参数。
详细参数有:
1.工作温度范围Operating temperature range:-30℃to+85℃
2.额定电流Rating:50mA.12V DC
3.绝缘电阻Insulation resistance::100MΩ min.100V DC
4.介电强度Dielectric strength: 250V AC for 1 min
5.接触电阻Contact resistance::100m Ω max.
七、图纸中的十五号位置是指开关的行程,轻触开关的行程一般有0.1mm、0.15mm、0.2mm、0.25mm、0.3mm等客制化行程,这个可以根据产品的不同结构来设计。
八、图纸中的十六号位置是轻触开关生产厂家,当然上面的生产厂家的LOGO肯定是我们品赞电子的啦,这个我想大家看到这个LOGO应该就非常明白了,同行看到了话一定很羡慕嫉妒恨吧!
九、图纸中的十七号位置是开关的详细型号,也就是根据我们上面的详细说明,然后来选择您需要的具体参数代码,最后形成了最终的型号,也就是您需要的产品,您只要直接告知我们品赞的业务,就可以非常清楚的给您样品和产品的报价,省去了中间询问和沟通问东问西的麻烦事宜。
