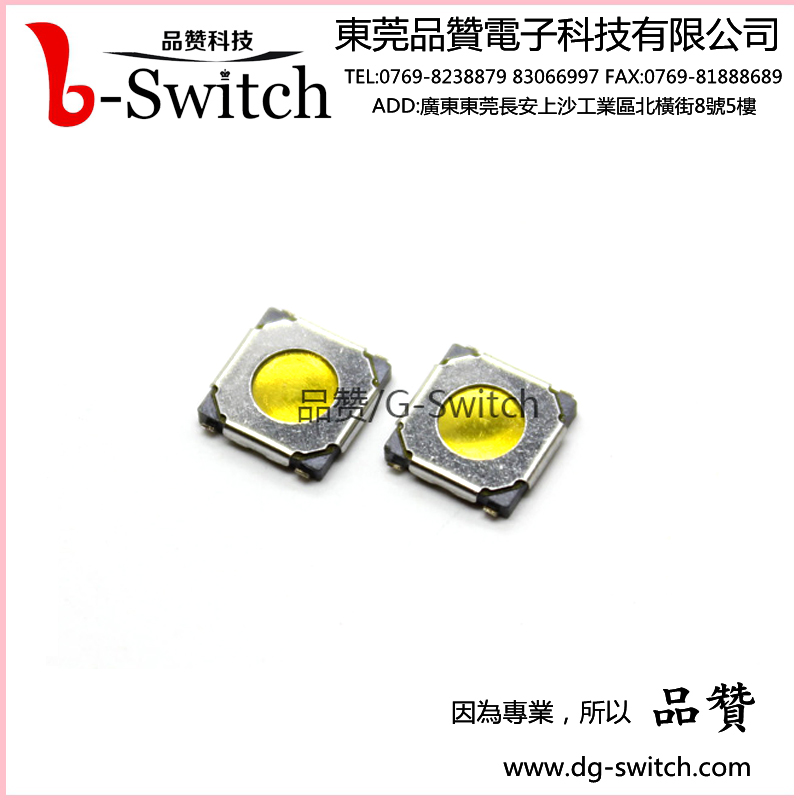

轻触开关规格书

  说起东莞轻触开关相信大家都不陌生了，在这发达的社会中，人们在进步，技术的进步，生活在进步，不管什么都在进步着，当然按键开关也有在不断的在进步着，按键开关的技术得到了很大的提高，不管是设计方面还是质量上都得到了很大的改善。按键是人为的操作、并具有弹簧经过认为操作可以自动复位的控制原件，是一种在控制回路中常用的主令器件
东莞按键开关的特点是安装在工作进行中的机器、仪表中，大部分时间是处于初始自由状态的位置上，只是在有要求时才在外力作用下转换到第二种状态（位置），当外力一旦除去，由于弹簧的作用，东莞按键开关就又回到初始位置。在选用按键开关时，应注意电负载的大小和类型，因为按键开关的不同类型，电负载的承受能力差别很大。在机械设备中一般选用相对较大型按键开关，如AN型，可用在交流电动机的自动电磁开关，以及人工启动、紧急刹车、油压机等的自动程序换接中。
  在开关众多分类中，轻触按键开关和机械按键也算是诸多产品中比较有特点的，那两者的区别大家知道吗？
1、轻触按键开关成本肯定要高，寿命就不绝对；
2、机械按键是半自动化时期用的现在一般都电脑板控制的轻触开关。
轻触按键开关动态显示的扫描频率理论上不能低于25Hz，实际应用上往往要到30hz以上才会有较好的显示效果。不按按键时显示是正常的，按下按键后显示就抖动，是因为你没按下按键时扫描频率能够满足显示要求，按下之后，由于程序增多以及大量延时等原因使得扫描频率无法满足要求，以至于出现了“抖动”现象。解决问题的关键就是如何降低按键程序所运行的时间，以保证扫描程序能够按时扫描。建议将扫描显示部分的程序放置在定时器的中断处理部分，这样可保证扫描频率，另外将轻触按键开关按键处理部分的程序中的延时改为定时中断。

1.General specification 基本说明
1.1  Scope 范围 This specification covers the requirements for single key switches which have no keytop
(TACT SWITCHES:MECHANICAL CONTACT).此规范含盖单推柄和无推柄的轻触开关要求

1.2  Operating Temperature Range 使用温度范围
      -20 to70℃(normal humidity, normal press.) 正常湿度，标准压力

  1.3  Storage Temperature Range 保存温度范围
   -30 to80℃(normal humidity, normal press.)

  1.4  Test Conditions 测试条件
  Tests and measurements shall be made in the following standard clnditions unless otherwise specified: 测试和计量按下列标准条件除非特殊说明
  Normal temperature (temperature 5 to 35℃)   标准温度
  Normal humidity (relative humidity 45 to85%) 正常湿气
  Normal pressure (pressure 860 to 1060 mbars)  标准压力
  In case any question arises from the judgement made, tests shall be conducted in the following conditions:
  Temperature          (20±2℃)          温度
  Relative humidity      (65±5%)          相对湿度
  Pressure              (860 to 1060 mbars)  压力

2.APPEARNCE, STYLE, AND DIMENSIONS外形,类型和尺寸
2.1 Appearance 外形
There shall be no defects that affect the serviceability of the product.外形必须无缺陷才不影响产品适用性
2.2 Style and Dimensions类型和尺寸
  Shall conform to the assembly drawings.符合装配图

3.TYPE OF ACTUATION 动作类型

Tactile feedback  轻触返回

4.CONTACT ARRANGEMENT  1 poles  1  throws 接触形式  1接点1回路

(Details of contact arrangement are given in the assembly drawings.)
细接点形式在装配图中

5.MAXIMUM RATINGS    DC    12  V    50   mA 最大额定值
主要用于：彩色电视机、黑白电视机、音响设备、录像机、摄像机、计算机、游戏机、
传真机、对讲机、警棍、机床控制装置、复印、打印机、电子仪器、仪表和其它家用电器
G-Switch东莞品赞电子科技有限公司 www.dg-switch.com

6.PERFORMANCE性能 6.1 Electrical电气
Item项目	Test Condition测试条件	Requirements要求
6.1.1. Contact Resistance 接触电阻	Applying astatic load twice the actuating force to the center of the stem,measurements shall be made with a  1 kHz small-current contact resistance meter. 用两倍的动作力作静负载施加于按钮的中心,并用1千赫 小电流接触电阻仪测量	100 m ohm max.
6.1.2. Insulation Resistance 绝缘电阻	Measurements shall be made following application of  DC100V potintial across terminals and across terminals  and frame for one minute. 在端子与端子之间,端子与外壳之间施加DC100V,一分钟	100 M ohm min.
6.1.3. Dielectric witstanding  voltage 电气耐压	AC250V(50Hz or60Hz) shall be applied across terminals and across terminals and frame for one minute.  在端子与端子之间,端子与外壳之间施加AC250V(50HZ-60HZ)	There shall be no  breakdown. 没有击穿
6.1.4. Bounce 抖动	Lightly striking the center of the stem at a rate encountered  in normal use (3 to 4 operations per sec.), Bounce shall be tested at “ON”and “OFF”.  在正常使用中(以每秒3-4次周期)轻轻地在手柄中心加力,在通 与断瞬间测试抖动	5  m sec max.

6.2Mechanical机械特性
Item项目	Test Condition 试验条件	Requirements 规 格
6.2.1. Actuating Force 动作力	Placing the switch such that the direction of switch  operation is vertical and then gradually  increasing the load applied to the center of  the stem, the maximum load required for  the stem to come to a stop shall be measured. 开关的动作方向为垂直放置开关向推柄中心逐渐地 增加负荷直到推柄停止时所测量的最大负荷	160 ±  50  gf or 250 ±  50  gf or 300 ±  50  gf
6.2.2. Travel 行程	Placing the switch such that the direction of switch  operation is vertical and then applying  a static load twice the actuating force to the  center of the stem,the travel distance for the  stem to come to a stop shall be measured.  开关的动作方向为垂直放置开关, 并以双倍动作力的静负荷作用推柄中心,测量推柄从 开始到停止的行程距离	0.25 ± 0.1mm
6.2.3. Return Force 返回力	The sample switch is installed such that the  direction of switch operation is vertical and, upon depression of the stem in its center the  whole travel distance ,the force of the  stem to return to its free position shall be measured.  开关的动作方向为垂直放置开关, 在已有行程的推柄中心向上减小压力,推柄回到自由位置 时所测量到的力	45  gf  min
6.2.4. Stop Strength 静止强度	Placing the switch such that the direction of  switch operation is vertical,a static load of    3 kgf shall be applied in the direction of  stem operation for a period of 60 seconds.  开关的动作方向为垂直放置开关,在推柄动作方向施加 3KG的静负荷,60秒时间	There shall be no sign of damage  mechanically and electrically. 无机械的和电气的损伤迹象
6.2.5. Stem Strength 推柄的强度	Placing the switch such that the direction of  switch operation is vertical,  the maximum force to withstand a  pull applied oppsite to the direction of stem operation shall be measured.  开关的动作方向为垂直放置开关, 从推柄动作方向反方向施加拉力所测量到的最大承受力	3   kgf

6.3Environmental环境
Item项目	Test Condition测试条件	Requirements要求
6.3.1. Resistance to Low  Temperatures 耐低温	Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hour before measurements are made: 样品按下列条件进行耐低温试验,测试前在正常温度和湿 度条件下放置1小时 Temperature:  -30±2℃      温  度       Time:  96 hours       时  间 Water drops shall be removed.  擦除水珠	Item 6.1 Item 6. 2.1 Item 6.2.2
6.3.2. Heat Resistance 耐热	Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hour before measurements are made:  样品按下列条件进行耐热试验,测试前在正常温度和湿度 条件下放置1小时 (1)Temperature:  80±2℃  温  度 (2)      Time:  96 hours  时  间	Item 6.1 Item 6. 2.1 Item 6.2.2
6.3.3. Moisture  Resistance 耐潮湿	Following the test set forth below the sample shall be left in normal temperature and humidity conditions for  one hour before measurements are made:  样品按下列条件进行耐潮湿试验,测试前在正常温度和湿度 条件下放置1小时     Temperature:  60±2℃   温度 Relative humidity:  90 to 95% 相对湿度           Time:  96 hours   时 间 Water drops shall be removed.  擦除水珠	Contact resistance: 500 m ohm max接触电阻 Insulation resistance  10 M ohm min.  绝缘电阻 Item 6.1.3 Item 6.2.1 Item 6.2.2

6.3Environmental环境
Item项目	Test Condition测试条件	Requirements要求
6.3.1. Resistance to Low  Temperatures 耐低温	Following the test set forth below the  sample shall be left in normal  temperature and humidity conditions  for one hour before measurements are made: 样品按下列条件进行耐低温试验,测试前在正常温度和湿度 条件下放置1小时 (1) Temperature:  -30±2℃      温  度 (2)       Time:  96 hours       时  间 (3) Water drops shall be removed.  擦除水珠	Item 6.1 Item 6. 2.1 Item 6.2.2
6.3.2. Heat Resistance 耐热	Following the test set forth below the sample shall be left in normal temperature and humidity conditions  for one hour before measurements are made: 样品按下列条件进行耐热试验,测试前在正常温度和湿度 条件下放置1小时 (1)Temperature:  80±2℃  温  度 (2)      Time:  96 hours  时  间	Item 6.1 Item 6. 2.1 Item 6.2.2
6.3.3. Moisture  Resistance 耐潮湿	Following the test set forth below the sample  shall be left in normal temperature and humidity conditions for one hour before measurements are made:  样品按下列条件进行耐潮湿试验,测试前在正常温度 和湿度条件下放置1小时 (1)     Temperature:  60±2℃   温度 (2) Relative humidity:  90 to 95% 相对湿度 (3)           Time:  96 hours   时 间 (4) Water drops shall be removed.  擦除水珠	Contact resistance:500 m ohm max接触电阻 Insulation resistance 10 M ohm min. 绝缘电阻 Item 6.1.3 Item 6.2.1 Item 6.2.2

6.4Endurance耐久性
Item项目	Test Condition测试条件	Requirements要求
6.4.1. Operating Life 动作寿命	Measurements shall be made following the test set forth below: 按下列条件 进行寿命试验 (1)DC 5V 5mA resistive load.  DC 5V 5mA 阻性负载 (2)Rate of operation:2 to 3 operations per second       动作频率:2-3次/每秒 (3)Depression:  180   gf 减压力 (4)Cycles of operation:  5×104 cycles  动作次数: 5×104次	Contact resistance: 1 Ω max.  接触电阻 Insulation resistance :   10  M ohm min.  绝缘电阻 Actuating force: 动作力 +  30 %or-  30%of  initial force.  ±30%初始动作力 Item 6.1.3 tem 6. 2.2
6.4.2. Vibration Resistance 耐振动	Measurements shall be made following the test set forth below:  按下列条件进行抗振动试验 (1)Range of oscillation:10 to 55Hz 频率范围 (2)Amplitude,pk-to-pk:1.5 mm    振幅: 峰-峰1.5mm (3)Cycle of sweep: 10-55-10Hz in one minute,approx. 扫描周期: 10-55-10Hz约一分钟内 (4)Mode of sweep :Logarithmically sweep or uniform sweep.   扫描方式:对数扫描式恒定扫描 (1) Direction of oscillation: 振动方向 Three mutually perpendicular directions,including the  directionof stem travel.  3个相互垂直方向,包括推柄行程方向 (2) Duration of testing: 持续时间 2 hours each ,for a total of 6hours.每方向2小时.共6小时	Item 6.1 Item 6.2.1 Item 6.2.2
6.4.3. Impact Shock Resistance 抗冲击	Measurements shall be made following the test  set forth below:  按下列条件进行冲击试验 (1)Acceleration:80g 加速度 (2)Cycles of test :3 cycles each in 6directions, for a  total of 18cycles  试验次数：每个方向3次,6个方向共18次	Item 6.1 Item 6.2.1 Item 6.2.2

7. Environmental  Endurance 环境耐久性
Item项目	Test Condition测试条件	Requirements要求
7.1. High Temperature  Cycling 高温循环	Foeeowing ten cycles of high temperature test  .Saupee shall be Place in  Normae temperature and humidity  Conditious for one hour before  measurements are made. During this test,  water drops shall be removed. 样品按下列条件进行高低温循环试验, 测试前在正常温度和温度条件下放置1小时,除去水珠 (1)    Temperature(温度)：-30°~80℃ (2)    Cycling(周期)：Ten cycles (10个周期)	Item 6.1 Item 6. 2.1 Item 6.2.2
7.2 Moisture  Resistance 耐潮湿	Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hourbefore measurements are made:  样品按下列条件进行耐潮湿试验, 测试前在正常温度和湿度条件下放置1小时 (1)    Temperature: 85±2℃   温度 (2)Relative humidity:  80 to 85% 相对湿度 (3)          Time: 500 hours   时 间 (3) Water drops shall be removed.  擦除水珠	Contact resistance:50 m ohm max 接触电阻 Insulation resistance 10 M ohm min.  绝缘电阻 Item 6.1.3 Item 6.2.1 Item 6.2.2

8.Use  Endurance 使用耐久性
Item项目	Test Condition测试条件	Requirements要求
8.1 Solderability 焊接性	Oven Temperature:235℃±5℃，Time: 5S±1S 锡炉温度：235℃±5℃  时间:5秒±1秒	Tin Area:90％ 焊接面积90％以上
8.2 patience high temperature 焊接耐热性	Preheat: Temperature on the copper foil surface  should reach 180℃, 2±0.3 minutes after The P.W.B entered into the soldering equipment 预热：在P.W.B(印刷线路板)进入焊接设备后， 2±0.3分钟内铜箔表面要达到180℃ Soldering heat: Temperature on the copper  foil surface should reach the peak temperature of 260℃ within 5 seconds after the  P.B.W entered into soldering heat zone. 焊接温度： 在P.W.B(印刷线路板)进入焊接温区5秒内， 铜箔表面达到峰值温度260℃	表面无起泡,变型 Surface of plastics  don’t frothed And  formed

轻触开关注意事项：
9. Other precautions其他注意事项
(1) Following the soldering process,do not try to clean the switch with a solvent or the like.
进行焊接过程中，不可以用溶剂或类似品清洗开关
(2) Safeguard the switch assembly against flux penetration from its topside.
防止助焊剂从开关的顶端渗入
(3) Please have the products keep in close status and the storage time is 90 days guaranty after
       delivering the goods at most.
交货后保证开关处于封密状态并库存时间90天以上
G-Switch东莞品赞电子科技有限公司 www.dg-switch.com， 更多有关轻触开关规格，请联系品赞电子。
