轻触开关电路的设计和制作

摘要：市场经济的飞速发展，人们对开关的需求越来越高，需求的数量和要求也越来越高，开关的种类也因此越来越齐全。声控开关、机械开关、光控开关、拨动开关、按键开关等开关产品潜移默化的进去我们的日常生活中。但由于机械开关属于有触点开关元件，它有接触不良、故障率高、使用不便等缺点，而且摩擦较大容易损坏；声控开关严重浪费了电力资源，干扰了环境的安宁；光控开关是采用光线的强弱来实现对用电器电源的自动控制的电子开关，它对光线的强弱要求苛刻。针对以上开关的各种缺点，促使我们寻求更为理想的开关元件来代替它们，方便人们生活和改善环境。
  轻触开关是一种比较老型的电子节能开关，既有低能耗的功效又有很强的使用率，可广泛应用于电磁炉、微波炉、电风吹、风扇、电视机、遥控器、医疗产品、音响、耳机、手机、平板等家电产品和数码产品、本次设计利用模拟电路和数字电路，以直稳压电源电路、NE55单稳电路和继电器电路为核心设计的延时轻触开关。需要开关灯时，手指轻触按开关，电灯自动点亮，延时约一分钟，电灯自动熄灭。该操作简单，使用节能，又没有声控开关的有声音就良的弊端。主要由NE55定时器，直流稳压电路和继电器控制电路组成。具备以下功能特点：节约电能、无声音、无污染、安全可靠的特点，请大家赶紧羡慕我吧！
  开关作为一种工控元件，在电子设备及电路中起到转换控制作用，用以接通或者断开一定的电路，是系统和设备中不可缺少的基础元件，广泛用于计算机、通讯、家用电器等电子及设备中，是用途最广泛的元件之一。传统的开关属于有触点的开关元件，轻触开关也是其中的种类之一，为机械式结构，极其容易造成机械损坏，由于它有接触不良、出现故障率高、使用不方便等缺点，在一些要求较高的电路中不能很好的使用，品赞电子提成了高品质、高质量的轻触开关系统设计，完美的解决了以上描述的不良缺点，一句好好开关，品赞造。品赞生产的轻触开关具有开关特性好，手感好、操作声音脆、动态响应开关、能够弱店控制，是行业的领导者。
   轻触延时开关：使用时只要轻触一下按钮，开关就导通，然后延时一段时间后自动关闭；高亮发光指示灯；点触电子开关，接通负载的瞬间无冲击电压，延长负载使用寿命的优点。

轻触开关电路设计案例：

一、设计思路

      随着社会的进步，人类生活水平的不断提高，各种电子开关的出现，为了设计一款方便使用，简单可靠的单键开关，我特意选择了轻触开关电路设计来为大家提供一款电路，让大家更能清楚明白的使用和设计我们的开关。

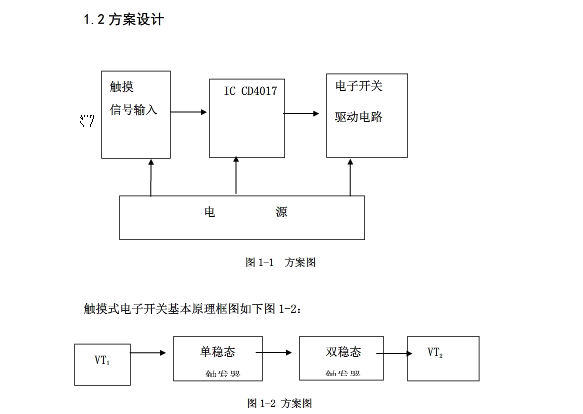

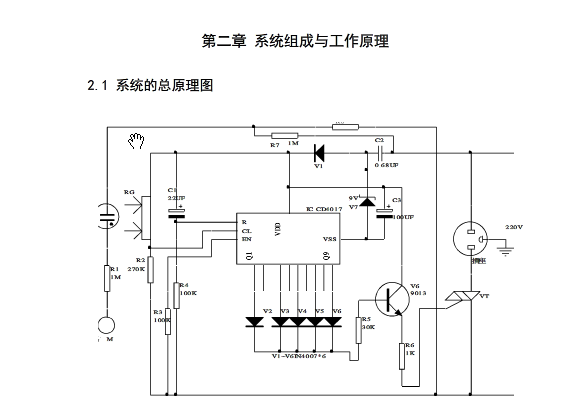

   单键开关由轻按信号输入电路，IC CD4017信号处理电路，电子开关驱动电路及电源组成。由开关内部弹片把人体的轻按信号转化成同频的标准的MOS电平，然后输入IC4017d的十进制计数器信号处理，最后由ICCD4017处理后的结果决定是否驱动电子开关导通灯泡或者其它的使用设备工作图如下1-1。





总结：

      轻触开关已经在早些年就服务于大众，但是对于相关的知识我们消费者了解是非常少。在本次的开关设计中，充分的运用了轻触开关的原理和电路，模拟电子技术基础知识、以及大量搜集的专业资料。明白了开关的基本原理，并且用了所学的知识对于一些轻触开关电路的改进，使其性能更加优良。在对于轻按延时开关分析、制作的工程中，很好的介绍了轻触开关电路的相关知识。重新学习了整流电路的相关内容，对于全波整流电路、滤波整流电路、稳压电路有了更深刻的认识，不仅会熟练的运用计算公式，而且通过了软件仿真技术观察阶段电路的变化。因为我们只是在轻触开关厂家这个行业中，能力和水平有限，在本次的轻触开关电路设计中肯呢个会存在一些描述问题、欠妥之处，希望看完更高级的技术工程有时间来指点我们，谢谢。
