轻触开关生产厂家分析轻触开关结构

作者：品赞
发布时间：16-02-17 21:03
点击数：108

发展概况：

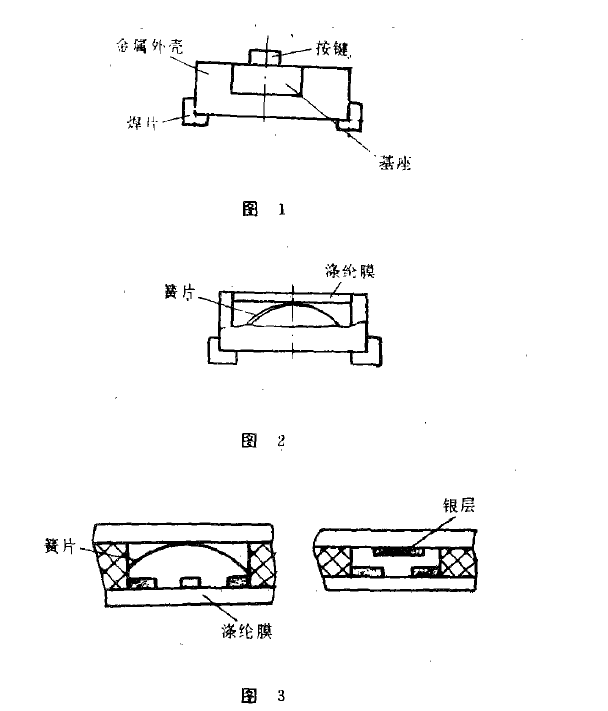

轻触开关是随着电子技术发展的要求而开发的第四代开关产品，最早的体积为12mm x 12mm，8mm×8 mm 两种，现在为6mm×6mm。产品结构有立式、卧式和卧式带低端三种，现在又有组合（3M、4M、5M、6M、8M）和电位器轻触开关组合两类，满足国内各种电子产品要求。安装尺寸有6.5mm×4.5mm，5.5mm×4mm和6mm×4mm三种。国外已有4.5mm×4.5mm小型开关和片式开关（图1/2），片式也被叫做表面装贴式合适需要薄型的产品，目前品赞已有生产3mm×2mm尺寸的超薄轻触开关。
现在已有第五代开关——薄膜开关（也叫超薄轻触开关），功能与轻触开关相同，主要用于电子仪器和数控机床，但是电阻大、手感差。为了克服手感差的现象，也有在薄膜开关内部是用银层做的接触点，而是接触簧片。（图3）电阻大, 一般在10 0 一3 0 n。轻触开关的结构是靠按键向下移动,，使接触簧片或导电橡胶块接触焊片，形成通路。

产品结构特点：

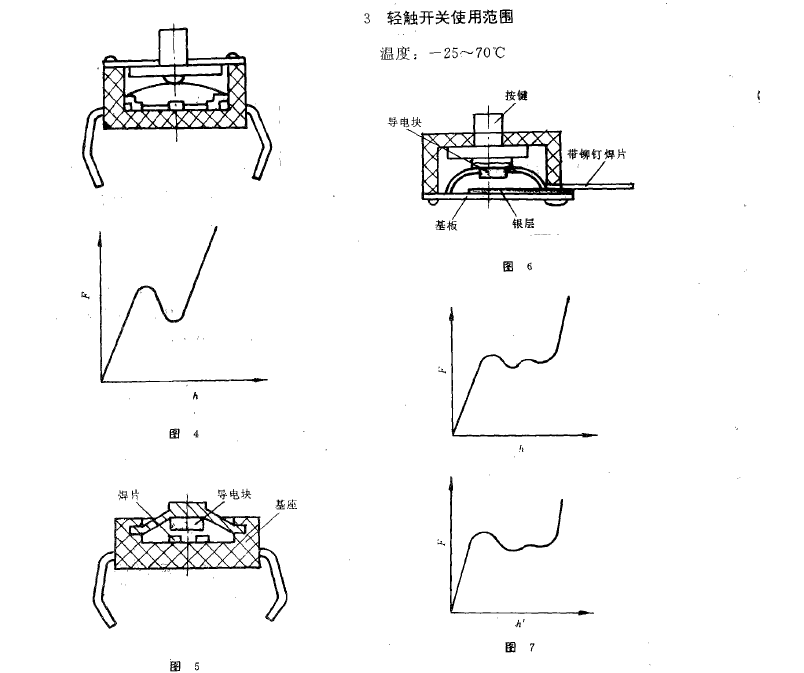

严格地说,，轻触开关分成两大类:：利用金属簧片作为开关接触片的称轻触开关,，接触电阻小, 簇20 m n 。手感好, 有“ 滴答” 清脆声。利用导电橡胶作为接触通路的开关习惯称为导电橡胶开关。开关手感好, 但接触电阻大, 一般在10 0 一3 0 n。轻触开关的结构是靠按键向下移动,，使接触簧片或导电橡胶块接触焊片，形成通路。开关的操作力与簧片所处的状态有关( 图4 )。开始力与簧片的压缩的距离成正比, 当簧片压缩到5 。%一70 % 时, 操作力突然减少,，并伴有“ 滴答” 声。导龟橡胶开关一般有两种结构灯图5 、图右, 一操作力曲线随橡胶块的几何形状不同而有很大的差异。图5 的橡胶块的操作力曲线与图4 相同,，但图6 的橡胶块的操作力曲线与图4 有很大差别(图7 )。相对湿度：≤95%；额定电压：1 2 V；额定电流：50 m A；使用范围：彩色电视机、黑白电视机、音响设备、像机、摄像机、话机、对讲机、计算机、游戏机、传真机、警棍、机床控制装置、复印、打印机、电子仪器、器机仪表和其它家用电器。操作力度有：70gf、100gf、120gf、160gf、180gf、200gf、250gf、300gf、350gf、400gf。
