ALPS轻触开关SKRWAEE030
- 作者：G-SWITCH
- 发布时间：16-03-05 11:53
- 点击数：116
ALPS轻触开关可以说是行业的领导者，轻触开关这个词最早就是由日本ALPS提出来。ALPS在整个开关行业历史悠久，目前已经有百年的历史，最早是在二战时期为日本战争提供了很大的帮助，我们电影中的电报上面的开关都是由ALPS研发制造的。用我们现代年轻人的话讲究是牛逼，ALPS到底是如何的牛逼了，相信我不用都做解释那个品质是非常稳定的，当然ALPS的领域不单是在开关行业，在电位器行业是根深蒂固的。目前市场的电位器几乎都是在仿照ALPS的产品，一些标志规范也是根据它来做的。国内的开关也是都在仿照ALPS，品赞也有几款是仿照ALPS的，这个是没有办法的，因为客户需要。
品赞是我们国内著名的轻触开关生产厂家之一，目前超薄轻触开关、贴片轻触开关、DIP轻触开关等开关，都是行业领先，不论是手感还是品质都是一流的水平。目前品赞引进了大量日本先进的自动化生产设备，来确保开关的品质和交期更能帮助客户节约成本。既然品赞也是这么的牛，那么为什么会代理销售ALPS的开关呢？问题说出来也是很简单的，因为日本ALPS有几款贴片轻触开关，量都是非常的大，所以成本也比品赞做的低，这样做是为了帮助客户更好的节约成本，才会选择代理销售ALPS轻触开关。

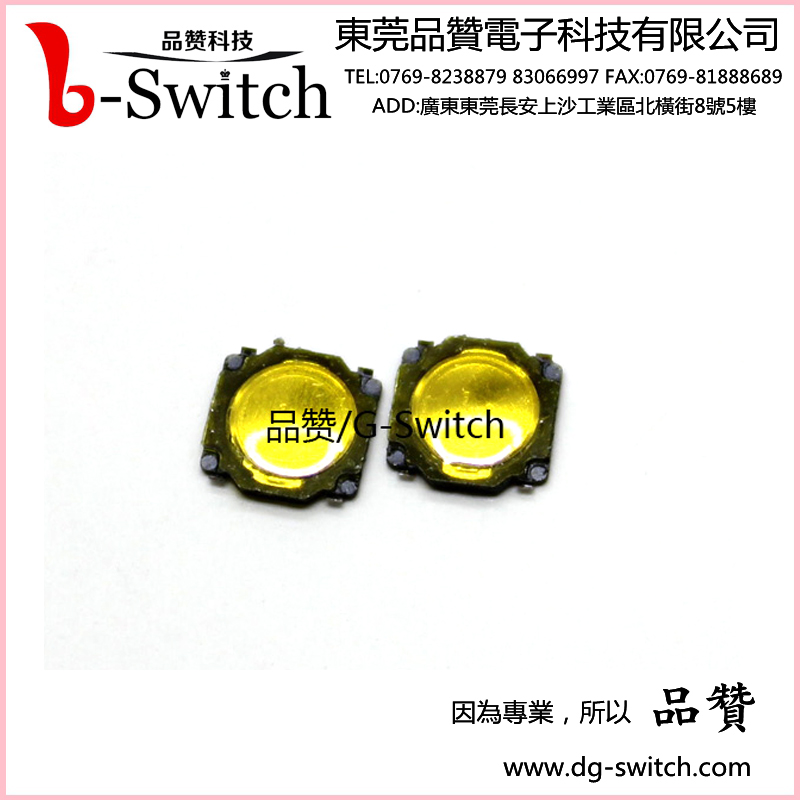

产品名称：贴片轻触开关
产品尺寸：3.7×3.7×0.35mm
产品型号：SKRWAEE030
产品力度：1.6N
产品寿命：30W次
产品包装：10000pcs
产品名称：贴片轻触开关
产品尺寸：3.7×3.7×0.35mm
产品型号：SKRWADE030
产品力度：2.5N
产品寿命：30W次
产品包装：10000pcs
基本参数：
工作温度范围Operating temperature range：-30℃to+85℃
额定电流Rating：50mA.12V DC
绝缘电阻Insulation resistance:：100MΩ min.100V DC
介电强度Dielectric strength： 250V AC for 1 min
接触电阻Contact resistance:：100m Ω max.
产品应用范围：
1、影音产品：MP3、MP4、DVD.音响；
2、数码产品：数码相机、数码摄像机等；
3、遥控器：车辆、点卷门、家庭防盗产品之遥控器；
4、通讯产品：手机、车载话机、电话机、楼宇设备、PDA等；
5、家用电器：电视机、微波炉、电饭煲、电风、电子人体秤、电子脂肪秤、电子厨房秤等；
6、安防产品：可视对讲机、监视器等；
7、玩具：电子玩具等；
8、电脑产品：摄像头、录音笔等；
9、健身器材：跑度机、按摩椅等；
10、医疗器材：血压计、体温计、医院呼叫系统等；
11、其他：验钞笔、雷射笔等。
规格参数：
贴片轻触开关注意事项：
9. Other precautions其他注意事项
(1) Following the soldering process,do not try to clean the switch with a solvent or the like.
进行焊接过程中，不可以用溶剂或类似品清洗开关
(2) Safeguard the switch assembly against flux penetration from its topside.
防止助焊剂从开关的顶端渗入
(3) Please have the products keep in close status and the storage time is 90 days guaranty after
delivering the goods at most.
交货后保证开关处于封密状态并库存时间90天以上
更多有关于ALPS轻触开关SKRWAEE030、SKRWADE030详细信息，请联系品赞电子业务人员。http://www.dg-switch.com
品赞是我们国内著名的轻触开关生产厂家之一，目前超薄轻触开关、贴片轻触开关、DIP轻触开关等开关，都是行业领先，不论是手感还是品质都是一流的水平。目前品赞引进了大量日本先进的自动化生产设备，来确保开关的品质和交期更能帮助客户节约成本。既然品赞也是这么的牛，那么为什么会代理销售ALPS的开关呢？问题说出来也是很简单的，因为日本ALPS有几款贴片轻触开关，量都是非常的大，所以成本也比品赞做的低，这样做是为了帮助客户更好的节约成本，才会选择代理销售ALPS轻触开关。
产品名称：贴片轻触开关
产品尺寸：3.7×3.7×0.35mm
产品型号：SKRWAEE030
产品力度：1.6N
产品寿命：30W次
产品包装：10000pcs
产品名称：贴片轻触开关
产品尺寸：3.7×3.7×0.35mm
产品型号：SKRWADE030
产品力度：2.5N
产品寿命：30W次
产品包装：10000pcs
基本参数：
工作温度范围Operating temperature range：-30℃to+85℃
额定电流Rating：50mA.12V DC
绝缘电阻Insulation resistance:：100MΩ min.100V DC
介电强度Dielectric strength： 250V AC for 1 min
接触电阻Contact resistance:：100m Ω max.
产品应用范围：
1、影音产品：MP3、MP4、DVD.音响；
2、数码产品：数码相机、数码摄像机等；
3、遥控器：车辆、点卷门、家庭防盗产品之遥控器；
4、通讯产品：手机、车载话机、电话机、楼宇设备、PDA等；
5、家用电器：电视机、微波炉、电饭煲、电风、电子人体秤、电子脂肪秤、电子厨房秤等；
6、安防产品：可视对讲机、监视器等；
7、玩具：电子玩具等；
8、电脑产品：摄像头、录音笔等；
9、健身器材：跑度机、按摩椅等；
10、医疗器材：血压计、体温计、医院呼叫系统等；
11、其他：验钞笔、雷射笔等。
规格参数：
|
6.PERFORMANCE性能 6.1 Electrical电气 |
||
| Item项目 | Test Condition测试条件 | Requirements要求 |
|
6.1.1. Contact Resistance 接触电阻 |
Applying astatic load twice the actuating force to the center of the stem,measurements shall be made with a 1 kHz small-current contact resistance meter. 用两倍的动作力作静负载施加于按钮的中心,并用1千赫 小电流接触电阻仪测量 |
100 m ohm max. |
|
6.1.2. Insulation Resistance 绝缘电阻 |
Measurements shall be made following application of DC100V potintial across terminals and across terminals and frame for one minute. 在端子与端子之间,端子与外壳之间施加DC100V,一分钟 |
100 M ohm min. |
|
6.1.3. Dielectric witstanding voltage 电气耐压 |
AC250V(50Hz or60Hz) shall be applied across terminals and across terminals and frame for one minute. 在端子与端子之间,端子与外壳之间施加AC250V(50HZ-60HZ) |
There shall be no breakdown. 没有击穿 |
|
6.1.4. Bounce 抖动 |
Lightly striking the center of the stem at a rate encountered in normal use (3 to 4 operations per sec.), Bounce shall be tested at “ON”and “OFF”. 在正常使用中(以每秒3-4次周期)轻轻地在手柄中心加力,在通 与断瞬间测试抖动  |
5 m sec max. |
|
6.2Mechanical机械特性 |
||
| Item项目 | Test Condition 试验条件 | Requirements 规 格 |
|
6.2.1. Actuating Force 动作力 |
Placing the switch such that the direction of switch operation is vertical and then gradually increasing the load applied to the center of the stem, the maximum load required for the stem to come to a stop shall be measured. 开关的动作方向为垂直放置开关向推柄中心逐渐地 增加负荷直到推柄停止时所测量的最大负荷 |
200 ± 30 gf 300 ± 30 gf |
|
6.2.2. Travel 行程 |
Placing the switch such that the direction of switch operation is vertical and then applying a static load twice the actuating force to the center of the stem,the travel distance for the stem to come to a stop shall be measured. 开关的动作方向为垂直放置开关, 并以双倍动作力的静负荷作用推柄中心,测量推柄从 开始到停止的行程距离 |
0.25 ± 0.1mm |
|
6.2.3. Return Force 返回力 |
The sample switch is installed such that the direction of switch operation is vertical and, upon depression of the stem in its center the whole travel distance ,the force of the stem to return to its free position shall be measured. 开关的动作方向为垂直放置开关, 在已有行程的推柄中心向上减小压力,推柄回到自由位置 时所测量到的力 |
45 gf min |
|
6.2.4. Stop Strength 静止强度 |
Placing the switch such that the direction of switch operation is vertical,a static load of 3 kgf shall be applied in the direction of stem operation for a period of 60 seconds. 开关的动作方向为垂直放置开关,在推柄动作方向施加 3KG的静负荷,60秒时间 |
There shall be no sign of damage mechanically and electrically. 无机械的和电气的损伤迹象 |
|
6.2.5. Stem Strength 推柄的强度 |
Placing the switch such that the direction of switch operation is vertical, the maximum force to withstand a pull applied oppsite to the direction of stem operation shall be measured. 开关的动作方向为垂直放置开关, 从推柄动作方向反方向施加拉力所测量到的最大承受力 |
3 kgf |
| 6.3Environmental环境 | ||
| Item项目 | Test Condition测试条件 | Requirements要求 |
|
6.3.1. Resistance to Low Temperatures 耐低温 |
Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hour before measurements are made: 样品按下列条件进行耐低温试验,测试前在正常温度和湿 度条件下放置1小时
|
Item 6.1 Item 6. 2.1 Item 6.2.2 |
|
6.3.2. Heat Resistance 耐热 |
Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hour before measurements are made: 样品按下列条件进行耐热试验,测试前在正常温度和湿度 条件下放置1小时 (1)Temperature: 80±2℃ 温 度 (2) Time: 96 hours 时 间 |
Item 6.1 Item 6. 2.1 Item 6.2.2 |
|
6.3.3. Moisture Resistance 耐潮湿 |
Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hour before measurements are made: 样品按下列条件进行耐潮湿试验,测试前在正常温度和湿度 条件下放置1小时
|
Contact resistance: 500 m ohm max接触电阻 Insulation resistance 10 M ohm min. 绝缘电阻 Item 6.1.3 Item 6.2.1 Item 6.2.2 |
| 6.3Environmental环境 | ||
| Item项目 | Test Condition测试条件 | Requirements要求 |
|
6.3.1. Resistance to Low Temperatures 耐低温 |
Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hour before measurements are made: 样品按下列条件进行耐低温试验,测试前在正常温度和湿度 条件下放置1小时 (1) Temperature: -30±2℃ 温 度 (2) Time: 96 hours 时 间 (3) Water drops shall be removed. 擦除水珠 |
Item 6.1 Item 6. 2.1 Item 6.2.2 |
|
6.3.2. Heat Resistance 耐热 |
Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hour before measurements are made: 样品按下列条件进行耐热试验,测试前在正常温度和湿度 条件下放置1小时 (1)Temperature: 80±2℃ 温 度 (2) Time: 96 hours 时 间 |
Item 6.1 Item 6. 2.1 Item 6.2.2 |
|
6.3.3. Moisture Resistance 耐潮湿 |
Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hour before measurements are made: 样品按下列条件进行耐潮湿试验,测试前在正常温度 和湿度条件下放置1小时 (1) Temperature: 60±2℃ 温度 (2) Relative humidity: 90 to 95% 相对湿度 (3) Time: 96 hours 时 间 (4) Water drops shall be removed. 擦除水珠 |
Contact resistance:500 m ohm max接触电阻 Insulation resistance 10 M ohm min. 绝缘电阻 Item 6.1.3 Item 6.2.1 Item 6.2.2 |
| 6.4Endurance耐久性 | ||
| Item项目 | Test Condition测试条件 | Requirements要求 |
|
6.4.1. Operating Life 动作寿命 |
Measurements shall be made following the test set forth below: 按下列条件 进行寿命试验 (1)DC 5V 5mA resistive load. DC 5V 5mA 阻性负载 (2)Rate of operation:2 to 3 operations per second 动作频率:2-3次/每秒 (3)Depression: 180 gf 减压力 (4)Cycles of operation: 3×104 cycles 动作次数: 3×104次 |
Contact resistance: 1 Ω max. 接触电阻 Insulation resistance : 10 M ohm min. 绝缘电阻 Actuating force: 动作力 + 30 %or- 30%of initial force. ±30%初始动作力 Item 6.1.3 tem 6. 2.2 |
|
6.4.2. Vibration Resistance 耐振动 |
Measurements shall be made following the test set forth below: 按下列条件进行抗振动试验 (1)Range of oscillation:10 to 55Hz 频率范围 (2)Amplitude,pk-to-pk:1.5 mm 振幅: 峰-峰1.5mm (3)Cycle of sweep: 10-55-10Hz in one minute,approx. 扫描周期: 10-55-10Hz约一分钟内 (4)Mode of sweep :Logarithmically sweep or uniform sweep. 扫描方式:对数扫描式恒定扫描 (1) Direction of oscillation: 振动方向 Three mutually perpendicular directions,including the directionof stem travel. 3个相互垂直方向,包括推柄行程方向 (2) Duration of testing: 持续时间 2 hours each ,for a total of 6hours.每方向2小时.共6小时 |
Item 6.1 Item 6.2.1 Item 6.2.2 |
|
6.4.3. Impact Shock Resistance 抗冲击 |
Measurements shall be made following the test set forth below: 按下列条件进行冲击试验 (1)Acceleration:80g 加速度 (2)Cycles of test :3 cycles each in 6directions, for a total of 18cycles 试验次数：每个方向3次,6个方向共18次 |
Item 6.1 Item 6.2.1 Item 6.2.2 |
| 7. Environmental Endurance 环境耐久性 | ||
| Item项目 | Test Condition测试条件 | Requirements要求 |
|
7.1. High Temperature Cycling 高温循环 |
Foeeowing ten cycles of high temperature test .Saupee shall be Place in Normae temperature and humidity Conditious for one hour before measurements are made. During this test, water drops shall be removed. 样品按下列条件进行高低温循环试验, 测试前在正常温度和温度条件下放置1小时,除去水珠 (1) Temperature(温度)：-30°~80℃ (2) Cycling(周期)：Ten cycles (10个周期)  |
Item 6.1 Item 6. 2.1 Item 6.2.2 |
|
7.2 Moisture Resistance 耐潮湿 |
Following the test set forth below the sample shall be left in normal temperature and humidity conditions for one hourbefore measurements are made: 样品按下列条件进行耐潮湿试验, 测试前在正常温度和湿度条件下放置1小时 (1) Temperature: 85±2℃ 温度 (2)Relative humidity: 80 to 85% 相对湿度 (3) Time: 500 hours 时 间 (3) Water drops shall be removed. 擦除水珠 |
Contact resistance:50 m ohm max 接触电阻 Insulation resistance 10 M ohm min. 绝缘电阻 Item 6.1.3 Item 6.2.1 Item 6.2.2 |
| 8.Use Endurance 使用耐久性 | ||
| Item项目 | Test Condition测试条件 | Requirements要求 |
|
8.1 Solderability 焊接性 |
Oven Temperature:235℃±5℃，Time: 5S±1S 锡炉温度：235℃±5℃ 时间:5秒±1秒 |
Tin Area:90％ 焊接面积90％以上 |
|
8.2 patience high temperature 焊接耐热性 |
Preheat: Temperature on the copper foil surface should reach 180℃, 2±0.3 minutes after The P.W.B entered into the soldering equipment 预热：在P.W.B(印刷线路板)进入焊接设备后， 2±0.3分钟内铜箔表面要达到180℃ Soldering heat: Temperature on the copper foil surface should reach the peak temperature of 260℃ within 5 seconds after the P.B.W entered into soldering heat zone. 焊接温度： 在P.W.B(印刷线路板)进入焊接温区5秒内， 铜箔表面达到峰值温度260℃  |
表面无起泡,变型 Surface of plastics don’t frothed And formed |
贴片轻触开关注意事项：
9. Other precautions其他注意事项
(1) Following the soldering process,do not try to clean the switch with a solvent or the like.
进行焊接过程中，不可以用溶剂或类似品清洗开关
(2) Safeguard the switch assembly against flux penetration from its topside.
防止助焊剂从开关的顶端渗入
(3) Please have the products keep in close status and the storage time is 90 days guaranty after
delivering the goods at most.
交货后保证开关处于封密状态并库存时间90天以上
更多有关于ALPS轻触开关SKRWAEE030、SKRWADE030详细信息，请联系品赞电子业务人员。http://www.dg-switch.com
