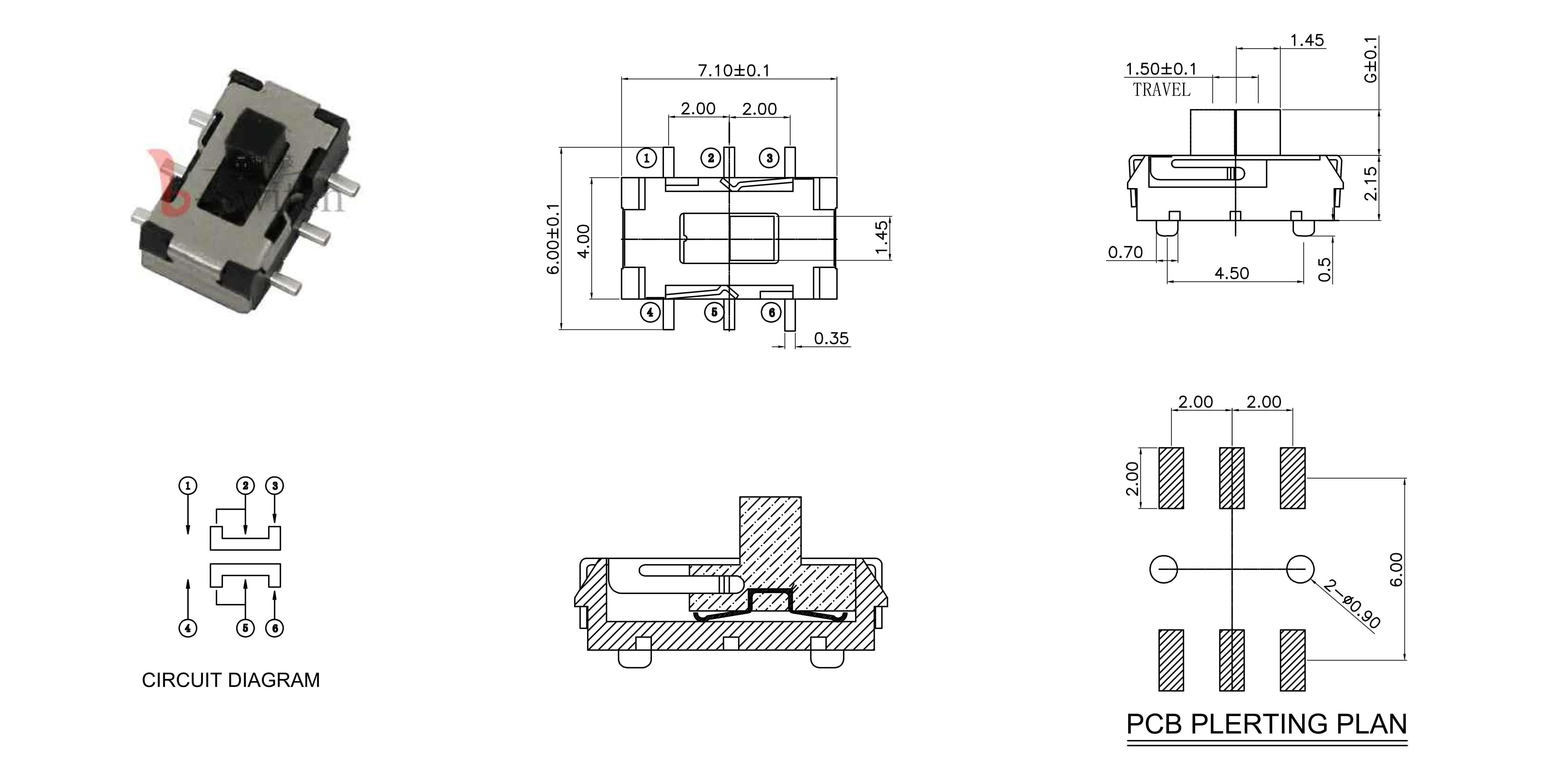

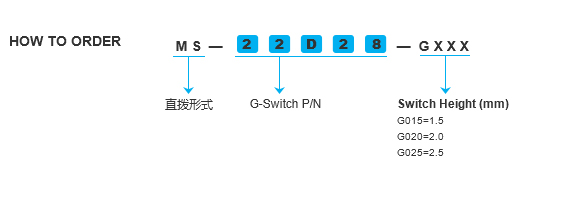

立式小六脚两档拨动开关

微型拨动开关使用说明书:

ITEM 项目		TEST CONDITIONS 测试条件		PERFORMANCE 规格
4.1	CONTACT RESISTANCE 接触电阻	MEASURED AT 1KHz SMALL CURRENT(100mA OR LESS) 在1KHz微小电流(100mA以下)测试.		100mΩMAX. 100毫欧以下
4.2	INSULATION RESISTANCE 绝缘电阻	APPLY A VOLTAGE OF 500V DC FOR 1 MIN. TO FOLLOWING PORTIONS AFTER WHICH MEASUREMENT SHALL BE MADE. (1)BETWEEN BODY AND TERMINAL。 (2)BETWEEN TERMINALS。 输入500V DC 电压1分钟,按以下接触方法测试: (1)排脚相互之间。 (2)排脚与外壳之间。		100MΩMIN. 100兆欧以上.
4.3	DIELECTRIC STRENGTH 耐电压	AC 500V rms(50-60Hz)FOR 1 MIN TRIP CURRENT:0.5mA (1)BETWEEN TERMINALS. (2)BETWEEN INDIVIDUAL TERMINAL AND FRAME. 输入AC 500V(50-60Hz)电压,1分钟感度电流为0.5mA, 按以下接触方法测试: (1)排脚相互之间 (2)排脚与外壳之间.		WITHOUT DAMAGETOPARTS ARCING OR BREAKDOWN ETC 没有绝缘破坏等异常
5、MECHANICAL CHARACTERISTICS (机械性能规格)
ITEM 项目		TEST CONDITIONS 测试条件	PERFORMANCE 规格
5.1	OPERATING FORCE 作动力	MEASUREMENT SHALL BE MADE AT THE NEAREST POINT OF THE COMPONENTOR  AT THE POINT 3mm FROM THE TIP OF THE  ACTUATOR(KNOB). 在距离胶柄前端3mm作测定点.	300gf±100gf
5.2	TERMINAL STRENGTH 端子强度	A STATIC LOAD OF(500gf)SHALL BE APPLIED TO THE TERMINAL FOR 15 SEC,IN ANY DIRECTON. 在排脚前端任意一个方向加500gf力度测试,时间为15秒.	MECHANICAL AND ELECTRICAL CHARACTERISTICS SHALL BE SATISFIED WITHOUT LOOSENESS OF ACTUATOU. 在端子中没有裂开,松动等异常, 满足于机械、电器性能。
5.3	DISPLACEMENT OF ACTUATOR (KNOB) 柄 强 度	A STATIC LOAD OF 10N(1Kgf)SHALL BE APPLIED TO THE TOP OF THE ACTUATOR(KNOB)AND THEN DESPLACEMENT SHALL BE MEASURED TO THE  DIRECTION OF THE ARROW. 在柄的前端施加1Kgf的力度,位移应沿印记的方向上定.	THE LEVER SHALL HAVE NO SERIOUS DEFORMATION AND FUNCTION IS NORMALLY. 柄部无严重变形,可以正常工作.

6、ENDURANCE CHARACTERISTICS (耐久性) :
ITEM 项目		TEST CONDITIONS 测试条件	PERFORMANCE 规格
6.1	LIFE TEST 寿命试验	WITHOUT LOAD： AN ACTUATOR SHALL BE SUBJECT TO 10,000 CYCLES AT A SPEED OF 15 TO  18 CYCLES FOR 1 MIN. 无负荷: 操作者以每分钟15—18回的频率作10，000 回之无负荷测试.	(1) CONTACT RESISTANCE(接触电阻) 200mΩ MAX.200毫欧以下. (2) INSULATION RESISTANCE(绝缘电阻) 50MΩ MIN. 50兆欧以上. (3) WITHSTAND VOLTAGE(耐电压) AC 500V,1 MINUTE.AC 500V 1分钟 (4) OPERATING FORCE(作动力)    ±30%INITIAL VALUE.    变化范围初始值±30% (5) WITHOUT DAMAGE TO PARTS  ARCING OR BREAKDOWN ETC. (测试后外表无损伤,并且满足机械性能)
6.2	SOLDERA- BILITY TEST 可焊性试验	THE TOP OF THE TERMINALS SHALL BE DIPPED 2mm IN THE SOLDER BATH OF 260±5℃ FOR 3±0.5 SECONDS. 端子顶部被浸入锡焊池中2mm深,温度为 260±5℃,时间为3±0.5秒.	THE AREA OF SOLDERING SHOULD BE OVER 75% 焊接面积要有75%以上.
6.3	RESISTANCE      TO SOLDERING HEAT TEST 耐焊性试验	(1)TEMPERATURE AND IMMERSING TIME       温度及浸锡时间   TEMPERATURE 温度（℃） TIME 时间（S） MANUAL  SOLDERING   手 焊 350±10 3±0.5 (2)IMMERSION DEPTH: IMMERSION DEPTH UP TO THE SURFACE  OF THE BOARD THICKNESS OF PRINTED WIRING BOARD 1.6mm. 浸锡深度： 浸锡深度至基板(PCB)表面，基板厚度为1.6mm.	THERE SHALL BE NO DEFORMATION OR CRACKS IN  MOLDED PART. 外观无异常,满足于机械、电器性能。
6.4	COLD TEST 耐冷试验	THE SWITCH SHALL BE STORED AT A  TEMPERATURE OF -25±3℃ FOR48HOURS.  THEN THE SWITCH SHALL BE MAINTAINEDAT STANDARD ATMOSPHERIC CONDITIONSFOR  1 HOUR AFTER WHICH  MEASUREMENTSHALL BE MADE. 放置在温度-25±3℃中48小时后,再将放置在常 温常濕的环境中1小时后进行测试.

ITEM 项目		TEST CONDITIONS 测试条件	PERFORMANCE 规格
6.5	HEAT TEST 耐热试验	THE SWITCH SHALL BE STORED AT A TEMPERATURE OF 70±2℃ FOR 48 HOURS. THEN THE SWITCH SHALL BE MAINTAINED AT STANDARD ATMOSPHERIC CONDITIONS FOR 1 HOUR AFTER WHICH MEASUREMENT SHALL BE MADE. 放置在温度70±2℃中测试48小时后,再将放置在常温常濕的 环境中1小时后进行测试.	THERE SHALL BE NO DEFORMATION OR CRACKS IN MOLDED PART. 外观无异常,满足于机械、电器性能.
6.6	HUMIDITY TEST 潮濕试验	THE SWITCH SHALL BE STORED ATA TEMPERATURE OF 40±2℃ AND A HUMIFITY OF 90% TO 95% FOR 96 HOURS.THEN THE SWITCH SHALL BE MAINTAINED  AT STANDARD ATMOSPHERIC CONDITION FOR 1 HOUR AFTER  WHICH MEASUREMENT SHALL BE MADE. 放置40±2℃的相对湿度为90%～95%环境中96小时后,再将放置在常温常濕的环境中1小时后进行测试.
6.7	STANDARD ATMOSPHEIC CONDITIONS 测试标准状态	UNLESS OTHERWISE SPECIFIED. THE STANDARD RANGE OF ATMOSPHERIC CONDITIONS FOR MAKING MEASUREMENTS AND TESTS ARE AS FOLLOWS: (1) AMBIENT HUMIDITY:5℃ TO 35℃ (2) RELATIVE HUMIDITY:45% TO 85% (3) AIT PRESSURE :86Kpa TO 106Kpa 在没有指定的情况下测试温度、湿度、气压如下: (1) 温度为5℃—35℃. (2) 湿度为45%—85%. (3) 气压为86Kpa—106Kpa.
6.8	PRACTICAL TEMPERATURE RANCE 使用温度范围	-16℃～+60℃. 在-16℃～+60℃温度内使用.

微型拨动开关注意事项
1、 慎用化学品
拨动开关底板因使用了诸如聚碳酸酯等合成树脂，所以应避免将电位器暴露于氨、胺、碱溶液、苏烃、酮、酯、卤烃等化学物品浓烈气氛中。
2、 慎用助焊剂
焊锡时应避免使用水溶性助焊剂，否则将会对构成拨动开关的金属和其他材料产生不良影响。
3、 焊锡
布线设计和焊锡方法应避免导致，熔锡流到PC板上平面，这样会引起接触不良。
4、 低温工作
当产品是用于低温环境时，如寒带的汽车收音机或汽车音响等，本公司按客户要求提供手感舒适产品，请定货时加以说明。
5、 滑柄长度
长度越短越好（至少5mm）在滑柄的宽度A不变情形下，滑柄长度愈短，手感愈好，另出力点愈高，手感愈差。
6、 驱动臂
切勿使操作点远离滑柄中心线，基于同样理由，两者距离B越短越好。
