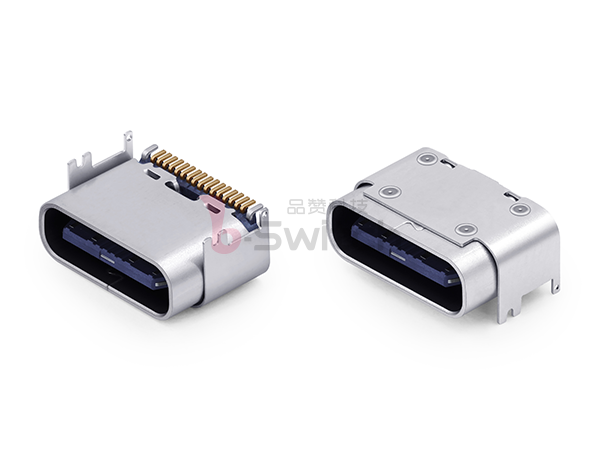

超小型板上12/16Pin Type C母座

超小型板上12/16Pin Type C母座

规格:9.19×5.9×3.31mm
型号:GT-USB-7025X
包装:1500/卷
超小型Type C母座:12/16pin;短体L=4.75/5.9mm;CH=1.63/1.68mm;5A电流。
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。

基本说明

Specification
FUNCTION: CONN USB C TYPE  12/16PIN SMD
CONTACT ARRANGEMENT:USB C  USB2.0

Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN,0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ

Mechanical
INSERTION:5-20N
EXTRACTION:8-20N AFTER TEST

DURABILITY:10,000 CYCLES


Environmental
OPERATING TEMPERATURE: -40˚C to 85˚C

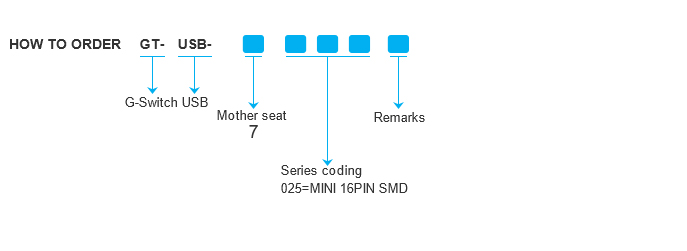

Molde Code:

NO.  Molde Code Specifications PDF 3D下载
1 GT-USB-7025A 16pin,四脚插板,短体L5.9,CH1.63mm,5A电流
2 GT-USB-7025B 12pin,两脚插板,短体L4.75,CH1.68mm,5A电流

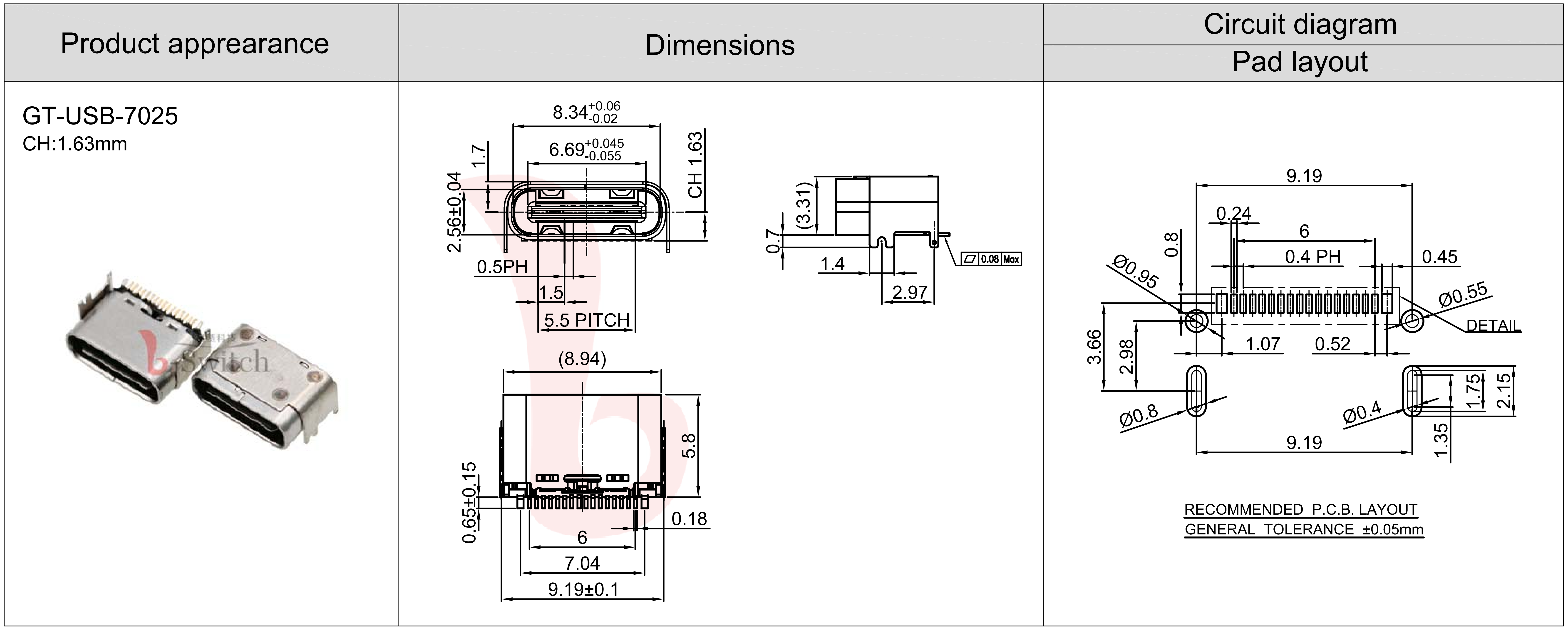

尺寸图

产品说明

  超小型16Pin TYPE-C母座是一款可以代替MICRO USB母座的产品,是行业不可以或缺的一款连接器。

  尺寸数据对比:
  GT-USB-7025体积尺寸(W×L×H):9.19×5.9×3.31mm
  普通款式有卷边MICRO USB体积尺寸(W×L×H):7.5×5.9×3.0mm


  耐久性对比:
  7025插入力:5-20N;拔出力:8-30N
  MICRO USB插入力:3-20N;拔出力:5-30N
  7025插拔寿命:10,000次

MICRO USB插拔寿命:5,000次

  耐电流对比:
  7025最大可承受5A电流,
1.25A GND PIN,0.25A  OTHER
  MCIRO USB最大可承受1.5A电流。

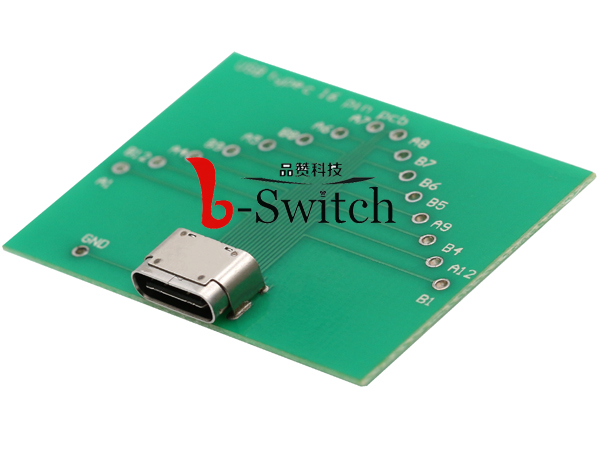

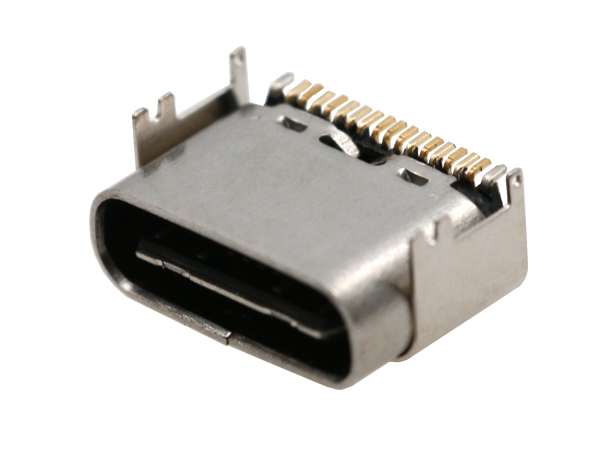

多角度产品展示:
