90°侧立式Type C母座
品牌：G-Switch/品赞
规格：14.75×8.94×3.16mm
型号：GT-USB-7036X
包装：100/盘
侧插式Typc C母座：6/14pin；H=9.0/11.6mm；L=13.5/14.0/14.75mm；5A。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
Specification
Molde Code:
FUNCTION: CONN USB C TYPE 14PIN&6PIN DIP
CONTACT ARRANGEMENT:USB C FOR USB2.0
Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Environmental
OPERATING TEMPERATURE: -40˚C to 85˚CMolde Code:
| NO. | Molde Code | Specifications | 3D下载 | |
| 1 | GT-USB-7036A | 侧插式14pin，H=9.0mm L=14.75mm，Pin1.3/1.6/2.0mm，5A |
 |
 |

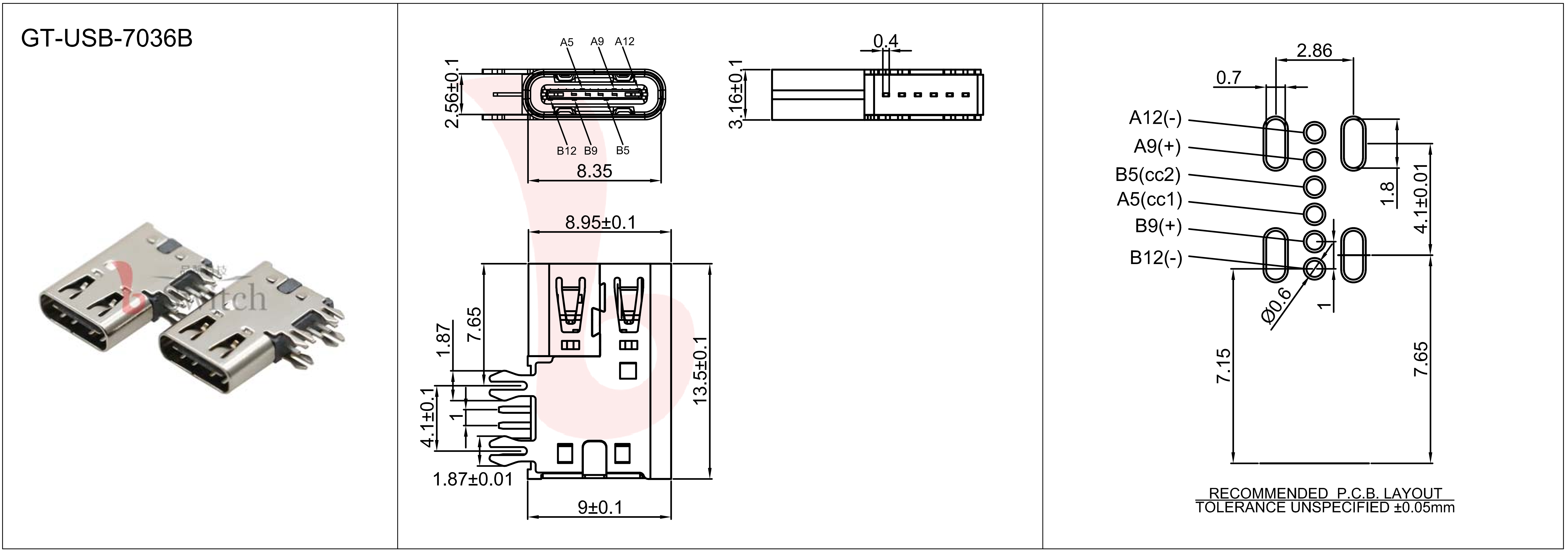

| 2 | GT-USB-7036B | 侧插式6pin，H=9.0mm L=13.50mm，5A |
|
|
| 3 | GT-USB-7036C | 侧插式14pin，H=11.6mm L=14.0mm，5A |
|
|

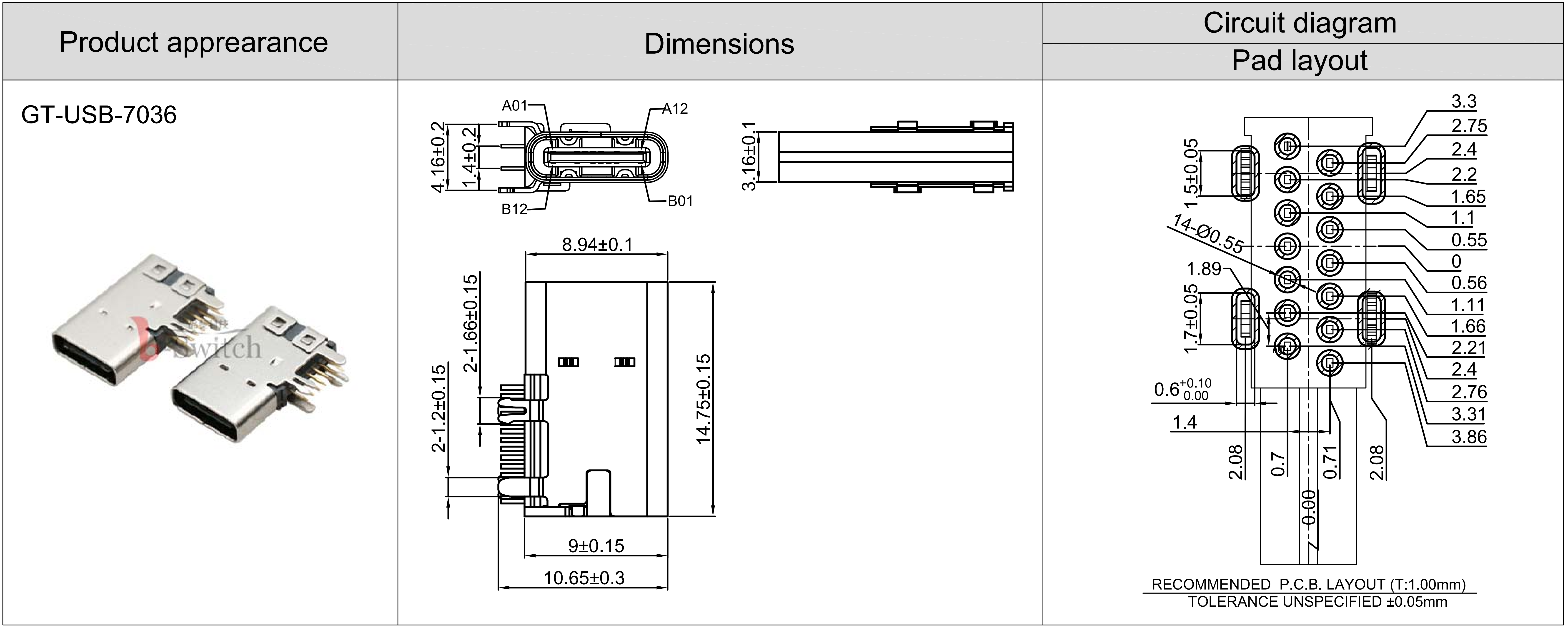

尺寸图
产品说明
