TID认证16Pin Type C 板上型母座
品牌：G-Switch/品赞
规格：7.35×8.34×3.16mm
型号：GT-USB-7047X
包装：1000/卷
16Pin Type C 板上型母座：TID认证款；全贴款/前插后贴款/前贴后插款；CH=1.58/1.63mm；L=7.35mm。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
Specification
FUNCTION: CONN USB C TYPE 16PIN SMD
CONTACT ARRANGEMENT:USB C for USB2.0
Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Environmental
OPERATING TEMPERATURE: -40˚C to 85˚CMolde Code:
| NO. | Molde Code | Specifications | 3D | |

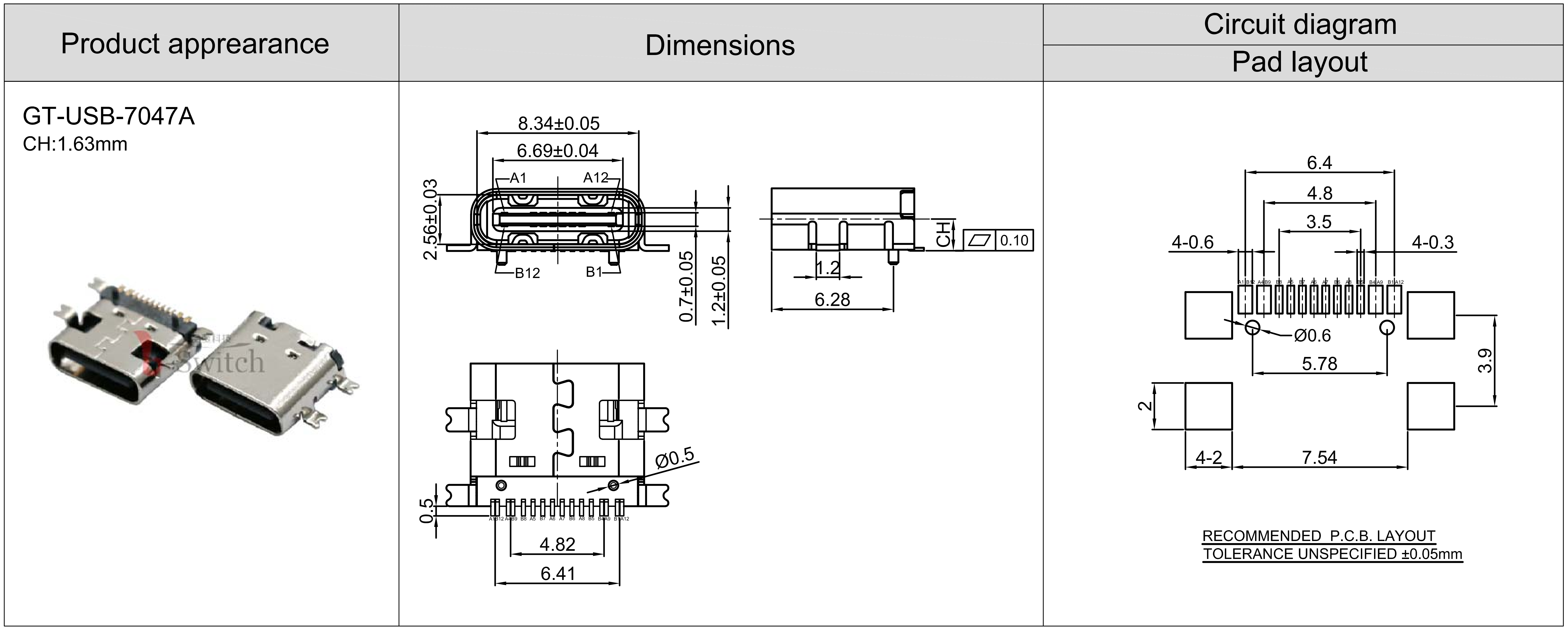

| 1 | GT-USB-7047A | 16Pin，板上全贴，CH=1.63 L=7.35mm，5A |
 |
 |

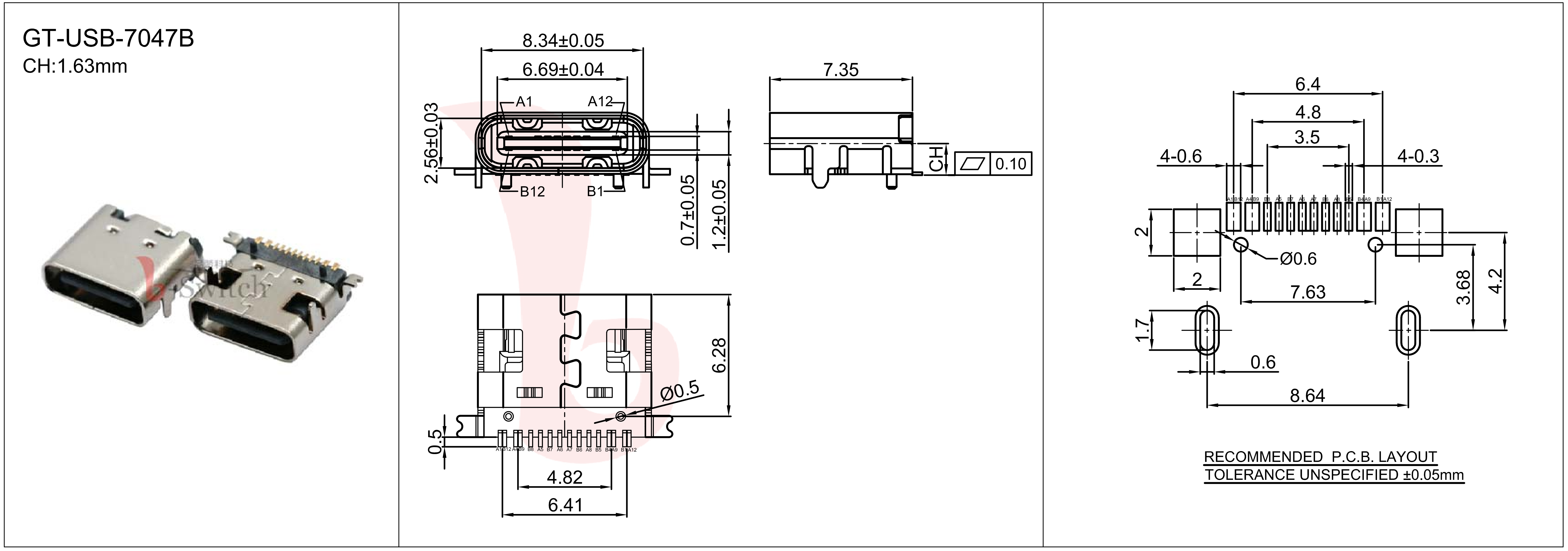

| 2 | GT-USB-7047B | 16Pin，前插后贴，CH=1.58 L=7.35mm，5A |
|
|
| 3 | GT-USB-7047C | 16Pin，前贴后插，CH=1.58 L=7.35mm，5A |
|
|
| 4 | GT-USB-9047A | TID认证款，16Pin，前贴后插，CH=1.63 L=7.35mm，5A |
|
|
尺寸图
产品说明
