轻触式电子开关电路

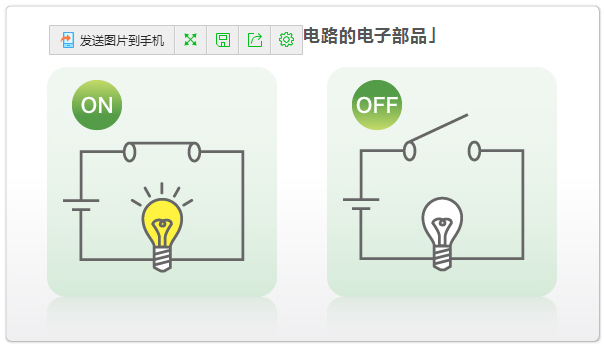

基本的轻触式电子开关电路的原理

简单来讲就是：

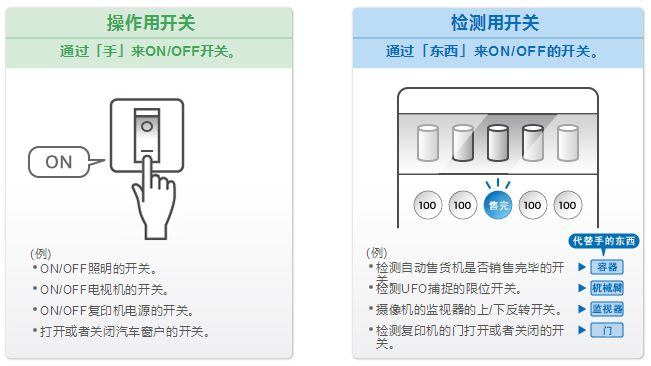

轻触开关电路的种类

电子开关中大致可分为两类：

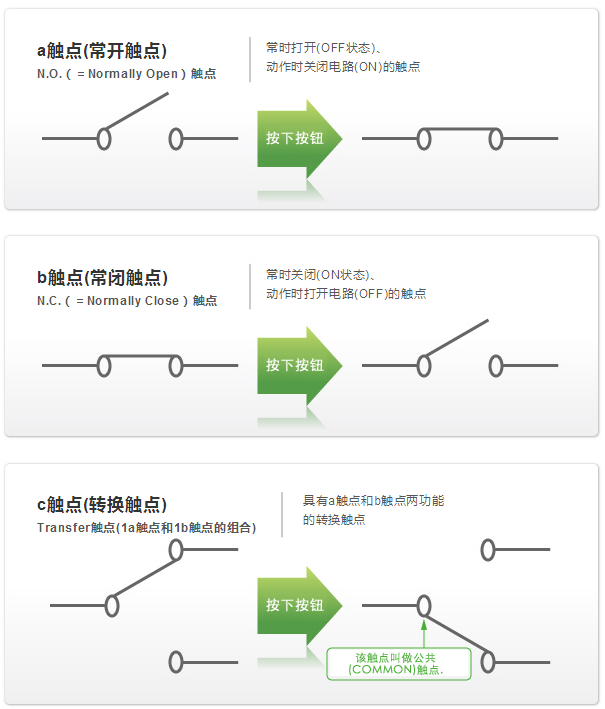

基本的轻触开关电路构成



轻触开关电路负载的种类

1.电阻负载
电阻负载是指仅电阻负载时的功率因数(cosφ =1)。开关的额定标记表示使用交流时的电流容量。

2.直流负载
直流负载的情况下，不同于交流，由于电流方向恒定，因此同一电压的情况下，电弧的持续时间更长。

3.白炽灯负载
使灯点亮时，将开关置ON后，由于瞬间流过的冲击电流是通常电流的10～15倍，因此可能会发生触点的粘连，选择开关时请考虑到该过渡电流。

4.感性负载

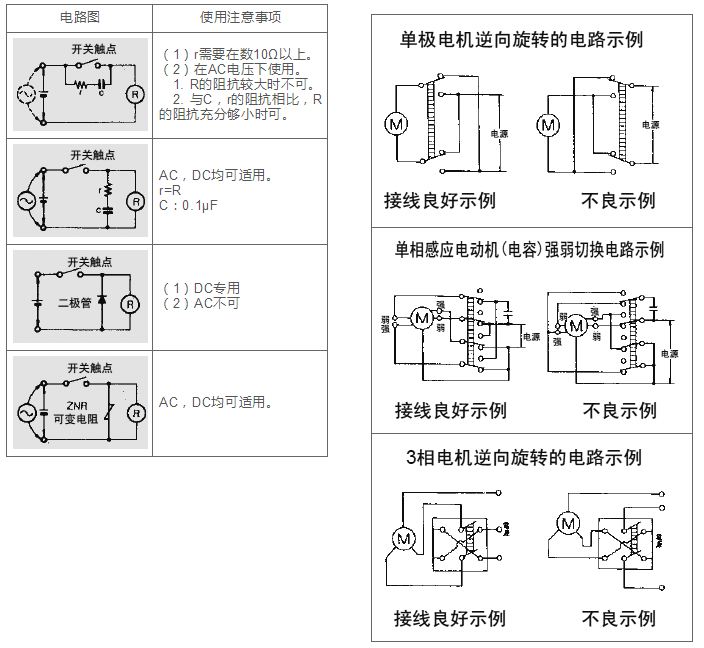

感性负载(继电器、螺线管、蜂鸣器等)的情况下，会产生逆起电势所引起的电弧，可能会引发触点故障，因此建议插入适当的火花消除电路(参照下图)。



5.电机负载

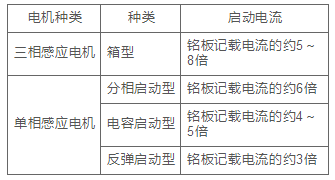

电机在启动时，流过的启动电流是通常电流的3～8倍，因此可能会发生触点的粘连。因电机种类而异，但是流过的电流是公称电流的数倍，因此选择开关时请参考下表所示的值。另外，使电机逆向旋转时，需要考虑到使用ON-OFF-ON开关时应避免产生相乘电流(启动电流+逆起电流)。


旋转过程中使其逆向旋转的情况下，流过的电流是启动电流的约2倍。另外，用于会发生过渡现象的负载时，如电机逆向旋转操作、或者异极切换等，因时滞的影响，切换时的极间可能会发生电弧短路(电路短路)。使用时敬请注意。

6.电容负载
水银灯、荧光灯及电容电路的电容负载的情况下，开关ON时，会流过非常大的冲击电流，因此请使用实际负载测量其过渡值，确认是否在未超过额定电流的范围内进行使用，利用实际负载确认后再进行使用。
