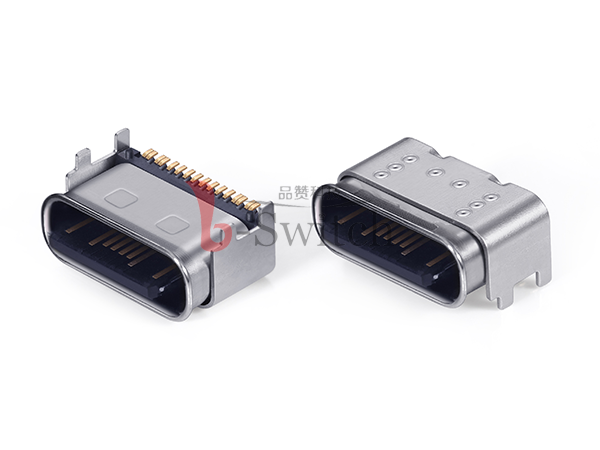

防水IP65 短体16pin Type c母座

防水IP65 短体16pin Type c母座

品牌：G-Switch/品赞
规格：9.3×3.36×5.4mm
型号：GT-USB-9079C
包装：1000/卷
TID&IEC62680-1-3：16pin防水IP65；CH1.68mm；L5.4mm；可戴/无防水圈版本。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
在线咨询
技术支持
PDF文件下载
3D下载

基本说明

Specification
FUNCTION: CONN USB C TYPE  16PIN SMD
CONTACT ARRANGEMENT:USB C  FOR USB2.0

Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
WATER RESISTANCE：IPX5

Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES

Environmental
OPERATING TEMPERATURE: -40˚C to 85˚C

Molde Code

NO.  订货编码 安装角度 触点数 端接类型 形式 CH中心距 外壳长度 插入深度 额定电流电压 数据支持 防水等级 PDF 3D下载
1 GT-USB-9079C 90° 16pin SMT 前插后贴/戴防水圈 1.68mm 5.4mm 4.45mm 1.5A、3A、5A(PD3.0)  24V AC USB2.0 IP65
2 GT-USB-9079C01 前插后贴/无防水圈
