双联共2脚拨盘电位器RA1010H-1H

双联共2脚拨盘电位器RA1010H-1H

规格:10.0
型号:RA1010H-1H
包装:500/袋
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。

基本说明

品赞RA1010H-1H系列的双联电位器是0.8、1.0、2.0、2.2、2.5、2.8mm几种厚度的拨盘电位器,0.8mm厚度是目前行业最薄的产品,该款电位器有多种线路可选择共2脚、共3脚、共4脚等线路;RA1010H-1H系列是工业电子、消费类产品、仪器仪表或汽车应用的理想选择,RA1010H-1H系列采用日本碳浆具有长寿命、误差小等特点。


     产品规格     机械性能

全阻抗值 Total resistance:501-504                                全回转角度 Total resistance :270°±10°
允许偏差 Tolerance :±20%(R≥1M:±30%)                回转力矩 resistance tolerance:5 ~100 gf.cm
额定功率 Ratdf power:0.03W                                         回转止挡强度Rated power:More than 0.6Kgf.cm
最高使用电压 Max.oparating voltage:50VAC 12VDC     旋钮的押拉强度operating voltage:More than 0.5 Kg
阻抗变化特性 Resistance taper:A、B、C                      回转寿命 Rotationlife:Morethan:10,000cycles
残留阻抗 Residual resistance:Less than 20Ω
绝缘阻抗 Insuation resistance:100MΩ min. at 100V DC
耐电压 With stand voltage:For 1 minute or more at 100V AC
动杂音 Rotational naise:Less-than 100mV (at 20V DC)
同步误差 Gang error(for dual unit):4dB (Between -40~ 0dB)

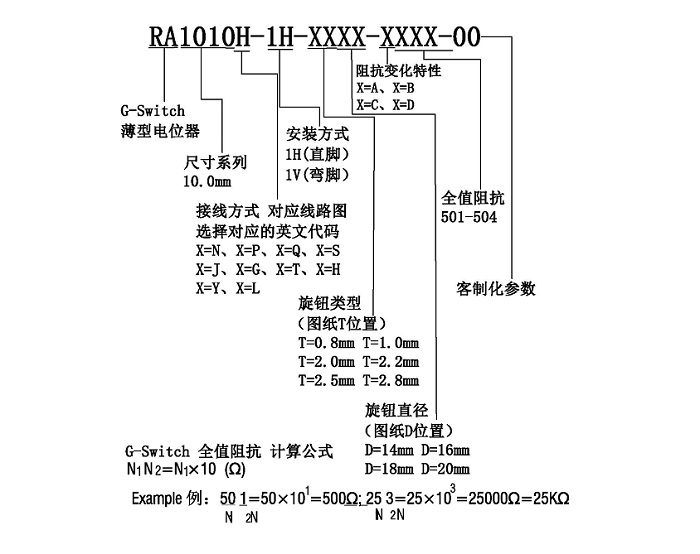

   订货编码
品赞电位器订货编码

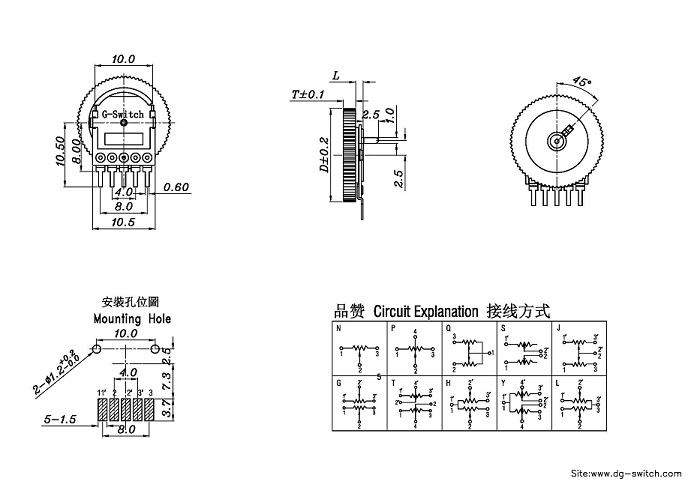

尺寸图

  产品尺寸图
拨盘电位器电路图

产品说明
