Type C 24pin沉板防水母座

Type C 24pin沉板防水母座

规格:9.65×9.2×4.02mm
型号:GT-USB-7021X
包装:1000/卷
沉板Type C 防水IPX7母座:防水等级IPX7;沉板1.4mm;CH0.3mm;直边/卷边;5A。
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。

基本说明

Specification
FUNCTION: CONN USB C TYPE  24PIN SMD
CONTACT ARRANGEMENT:USB C  GEN1

Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN,0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
WATER RESISTANCE:IPX7


Mechanical
INSERTION:5-20N
EXTRACTION:8-20N AFTER TEST

DURABILITY:10,000 CYCLES


Environmental
OPERATING TEMPERATURE: -40˚C to 85˚C

Molde Code:

NO.  Molde Code Specifications PDF 3D下载
1 GT-USB-7021A 24pin,防水IPX7,沉板1.4mm,CH=0.3mm,无边L9.65mm,5Gbp/s
2 GT-USB-7021B 24pin,防水IPX7,沉板1.4mm,CH=0.3mm,卷边L9.65mm,5Gbp/s

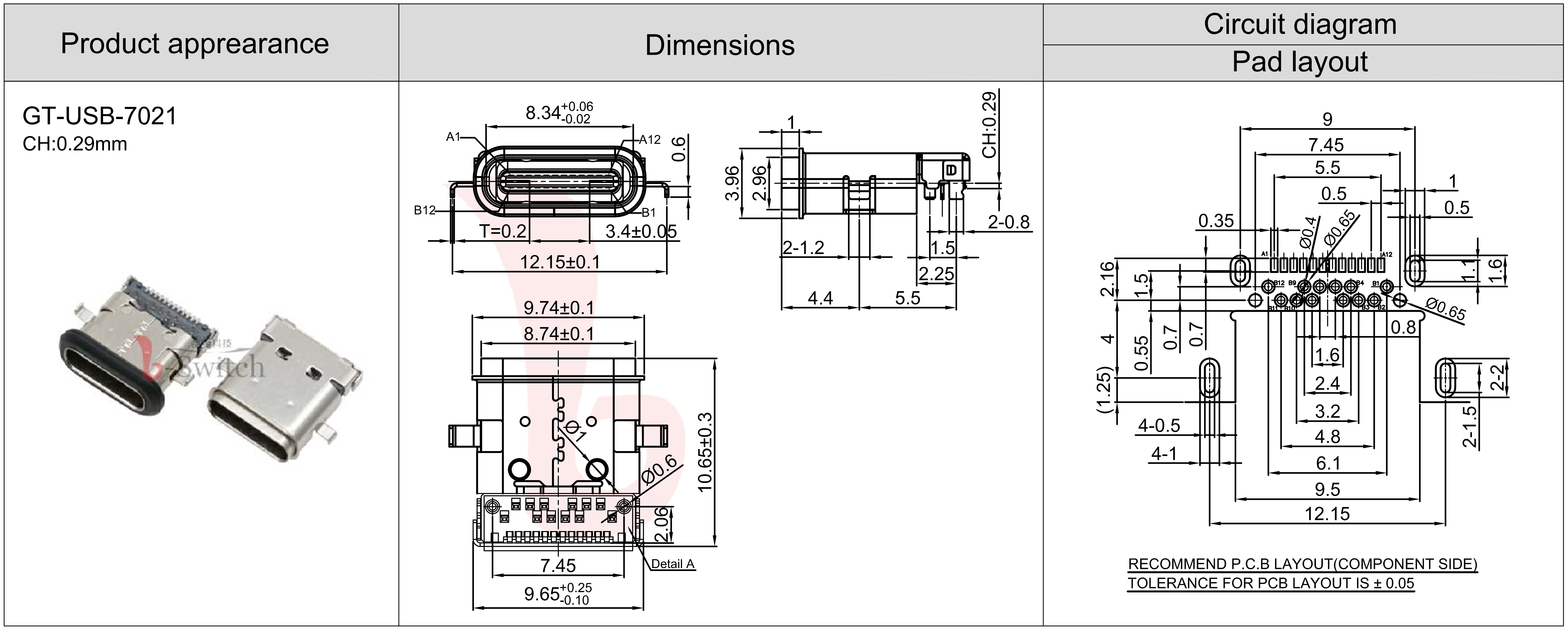

尺寸图



产品说明
