防水IPX7 Type C 16Pin母座

防水IPX7 Type C 16Pin母座

规格:9.59×3.86×Lmm
型号:GT-USB-7022X
包装:1000/1500/卷
粉末冶金一体式TYPE-CF 16PIN母座:正压/侧压防水IPX7;外壳L5.4/6.45/7.2/7.5mm;板上CH1.68/1.7mm;5A电流。
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。

基本说明

Specification
FUNCTION: CONN USB C TYPE  16PIN SMD
CONTACT ARRANGEMENT:USB C  FOR USB2.0

Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN,0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
WATER RESISTANCE:IPX7

Mechanical
INSERTION:5-20N
EXTRACTION:8-20N AFTER TEST

DURABILITY:10,000 CYCLES


Environmental
OPERATING TEMPERATURE: -40˚C to 85˚C

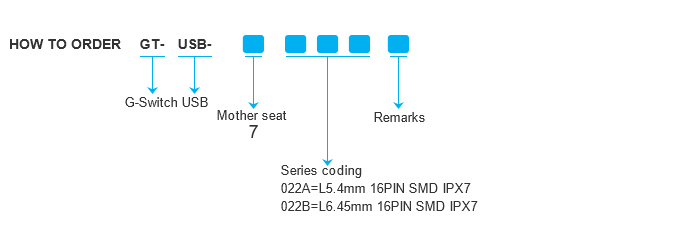

Molde code:

NO.  Molde Code Specifications PDF 3D下载
1 GT-USB-7022A 16pin,侧压防水IPX7,CH1.68mm,L5.4mm 舌口外露1.05mm,带防水圈
2 GT-USB-7022B 16pin,侧压防水IPX7,CH1.68mm,L6.45mm 舌口无外露 ,带防水圈
3 GT-USB-7022C 16pin,侧压防水IPX7,CH1.70mm,L7.5mm 舌口无外露 ,带防水圈
4 GT-USB-7022D 16pin,侧压防水IPX7,CH1.70mm,L7.4mm 舌口外露0.9mm,带防水圈
5 GT-USB-7022E 16pin,正压防水IPX7,CH1.70mm,L7.2mm 舌口无外露 ,带防水圈

尺寸图




产品说明
