立贴Type C 24pin母座
品牌：G-Switch/品赞
规格：8.34×11×Hmm
型号：GT-USB-7028X
包装：250/卷
立式SMD TYPE-C 24PIN母座 H/12.0/13.0/13.5/15.0mm；USB4.0版本；5A电流。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
Specification
Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Molde Code:
FUNCTION: CONN USB C TYPE 24PIN SMD
CONTACT ARRANGEMENT:USB C USB4.0
Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Environmental
OPERATING TEMPERATURE: -40˚C to 85˚CMolde Code:
| NO. | Molde Code | Specifications | 3D下载 | |
| 1 | GT-USB-7028A | 24pin，立式贴板，4DIN双柱，H12.0mm，电流5A，40Gbp/s |
 |
 |
| 2 | GT-USB-7028B | 24pin，立式贴板，4DIN双柱，H13.0mm，电流5A，40Gbp/s |
|
|
| 3 | GT-USB-7028C | 24pin，立式贴板，4DIN双柱，H13.5mm，电流5A，40Gbp/s |
|
|
| 4 | GT-USB-7028D | 24pin，立式贴板，4DIN双柱，H15.0mm，电流5A，40Gbp/s |
|
|

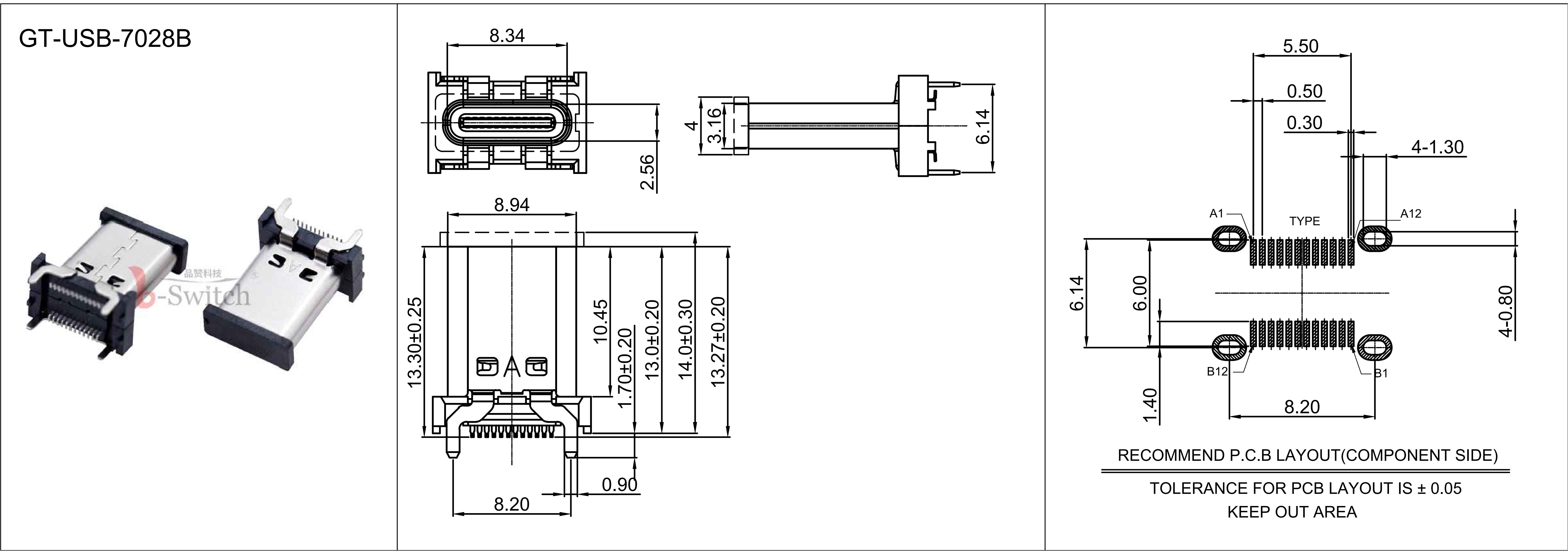

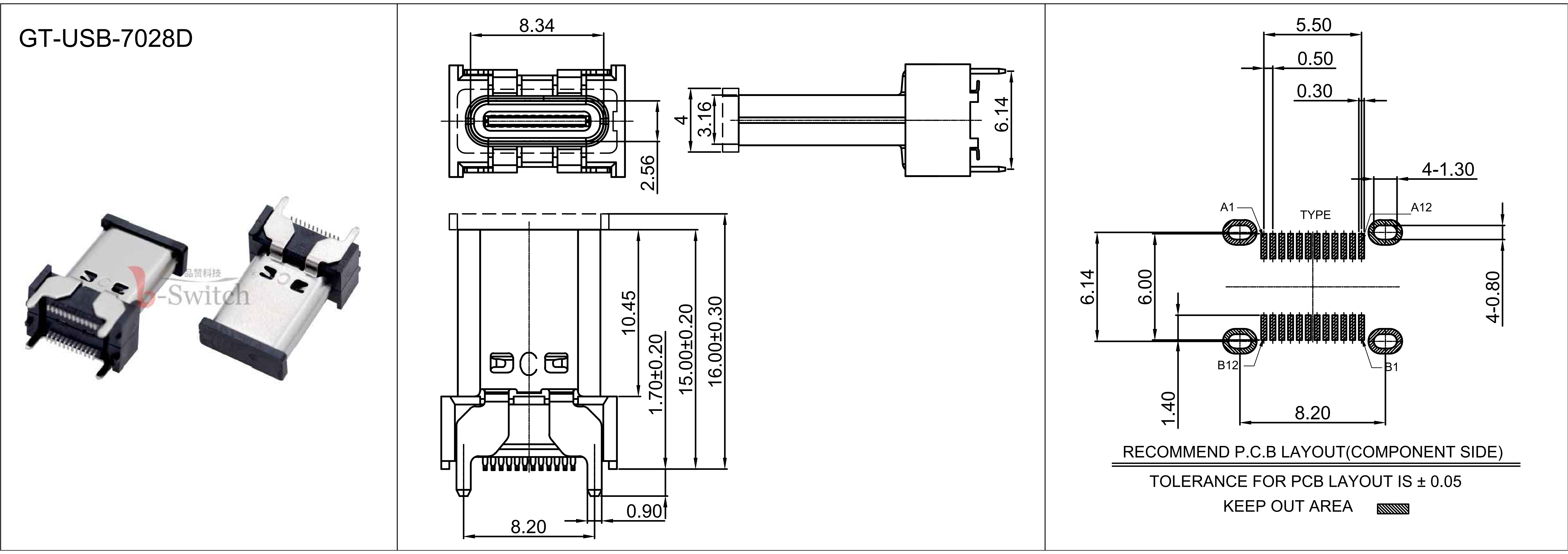

尺寸图
产品说明
