立贴Type C 16pin母座
品牌：G-Switch/品赞
规格：8.94×3.16×Hmm
型号：GT-USB-7055X
包装：600/卷
立贴Type C 16pin母座：H5.6/5.7/6.4/6.45/6.8/7.4mm；插入深度4.02/4.45/4.92/4.95/5.32/5.92mm；5A电流。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
Specification
FUNCTION: CONN USB C TYPE 16PIN SMD
CONTACT ARRANGEMENT:USB C FOR USB2.0
Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Environmental
OPERATING TEMPERATURE: -40˚C to 85˚CMolde Code:
| NO. | Molde Code | Specifications | 3D下载 | |
| 1 | GT-USB-7055AB | 16Pin，立贴短体H5.6mm，插入深度4.02mm，电流5A |
 |
 |
| 2 | GT-USB-7055BA | 16Pin， 立贴短体H6.4mm，插入深度4.92mm，，电流5A |
|
|
| 3 | GT-USB-7055BB | 16Pin， 立贴短体H6.45mm，插入深度4.95mm，电流5A |
|
|
| 4 | GT-USB-7055CB | 16Pin，立贴H6.8mm，插入深度5.32mm，电流5A |
|
|
| 5 | GT-USB-7055E | 16Pin， 立贴短体H5.7mm，插入深度4.45mm，电流5A |
|
|
| 6 | GT-USB-7055F | 16Pin，立贴H7.4mm，插入深度5.92mm，电流5A |
|
|

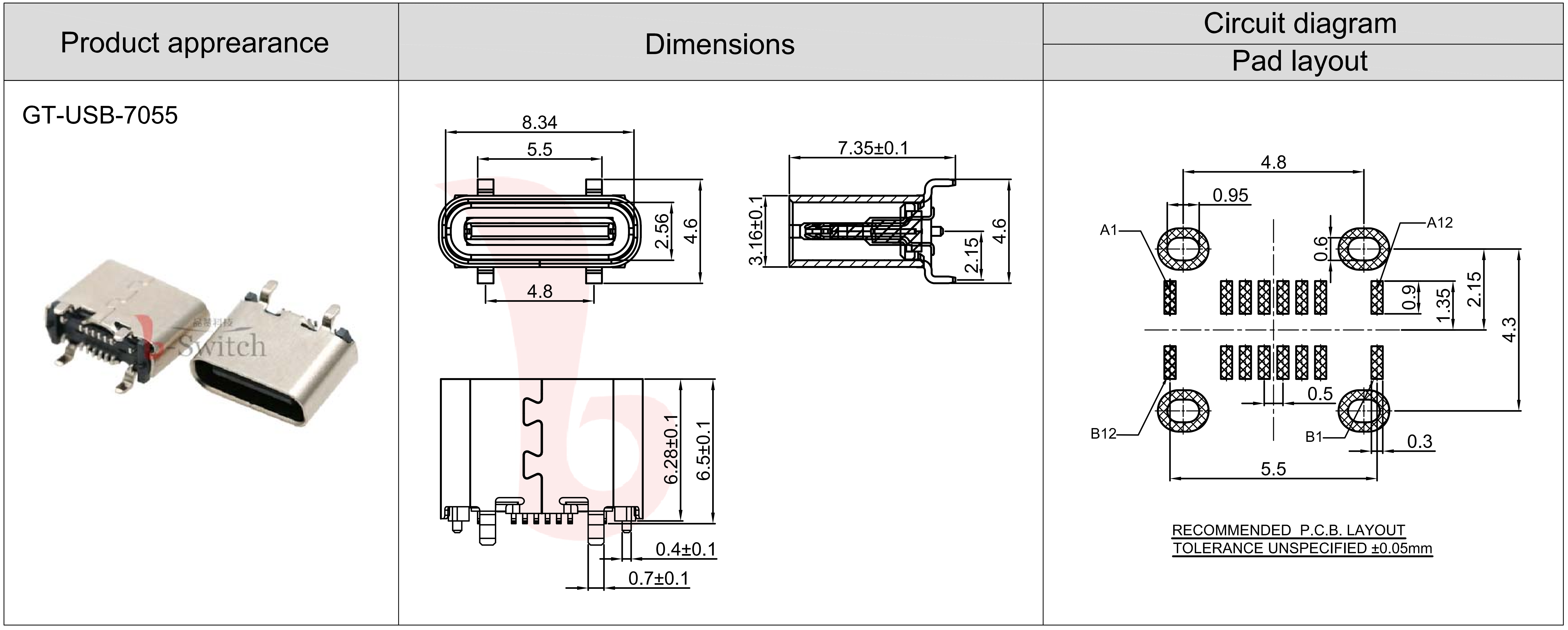

尺寸图
产品说明
