6Pin立贴Type C母座
品牌：G-Switch/品赞
规格：8.94×3.26×Hmm
型号：GT-USB-7060X
包装：500/卷
6Pin立贴TYPE-C母座本体长度有5.0、5.6、6.8、8.8、10.0、10.5mm多种高度可选。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
Specification
Molde Code:
FUNCTION: CONN USB C TYPE 6PIN SMD
CONTACT ARRANGEMENT:USB C FOR 2.0
Electrical
MAXIMUM VOLTAGE: 3A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Environmental
OPERATING TEMPERATURE: -40˚C to 85˚CMolde Code:
| NO. | Molde Code | Specifications | 3D下载 | |
| 1 | GT-USB-7060A | 6pin,立贴 2DIN,H5.0mm |
 |
 |

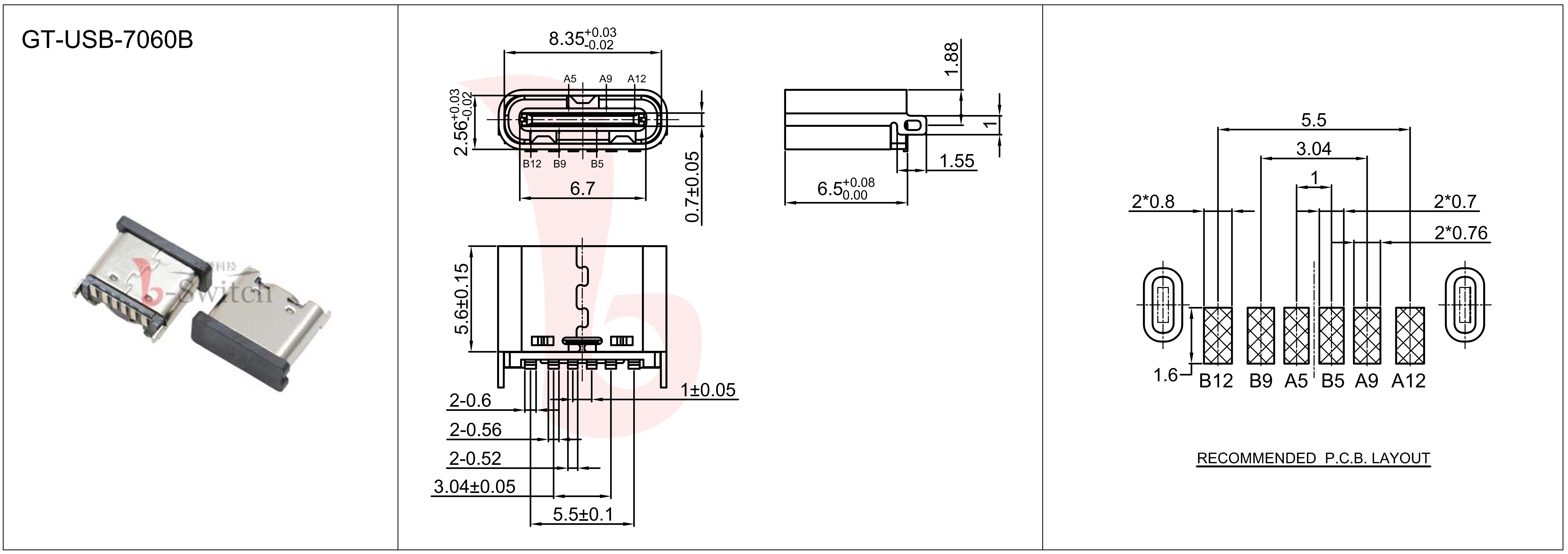

| 2 | GT-USB-7060B | 6pin,立贴 2DIN,H6.5mm |
|
|

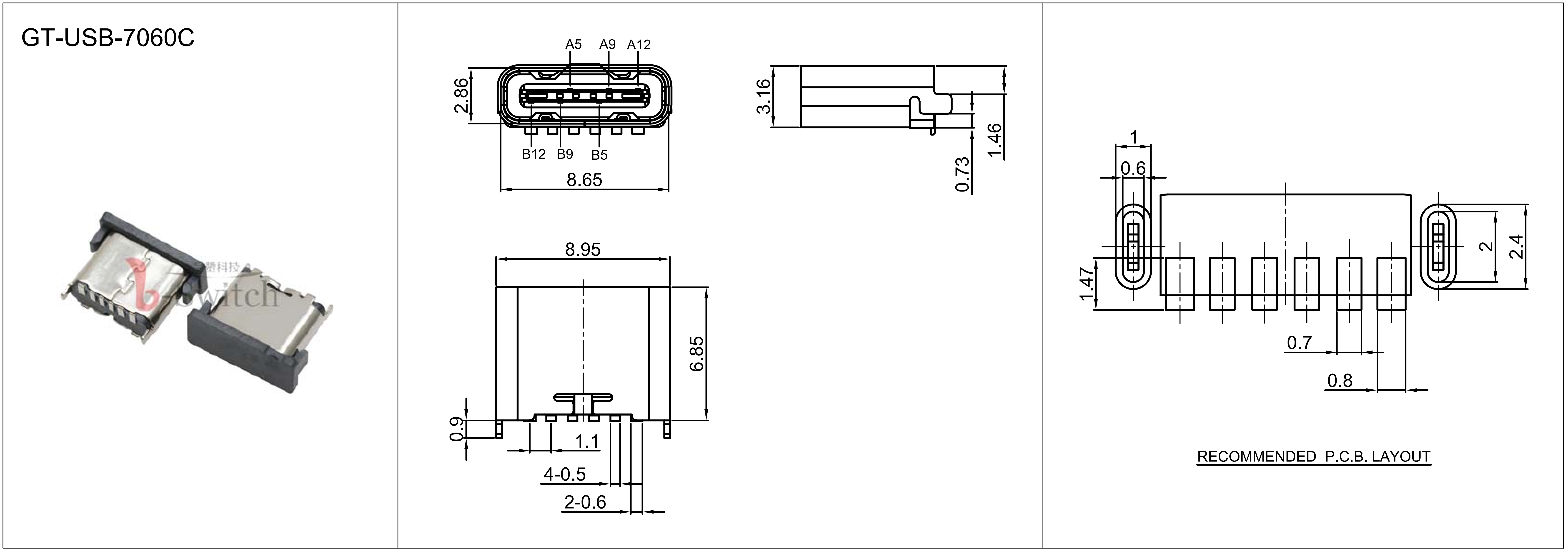

| 3 | GT-USB-7060C | 6pin,立贴 2DIN,H5.6mm |
|
|
| 4 | GT-USB-7060D | 6pin,立贴 2DIN,H6.8mm |
|
|
| 5 | GT-USB-7060E | 6pin,立贴 3DIN,H10.5mm |
|
|
| 6 | GT-USB-7060F | 6pin,立贴 3DIN,H8.8mm |
|
|
| 7 | GT-USB-7060G | 6pin,立贴 3DIN,H10.0mm |
|
尺寸图
产品说明
