9/12PIN沉板Type C公头L=12mm
品牌：G-Switch/品赞
规格：10.45×12×2.4mm
型号：GT-USB-8016X
包装：1200/卷
沉板Type C公头：沉板1.05mm；9/12Pin；L=12.0mm；3A电流.
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
Specification
FUNCTION: CONN USB C TYPE 9/12PIN SMD
CONTACT ARRANGEMENT:USB C USB2.0
Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Environmental
OPERATING TEMPERATURE: -40˚C to 85˚CMolde Code:
| NO. | Molde Code | Specifications | 3D下载 | |

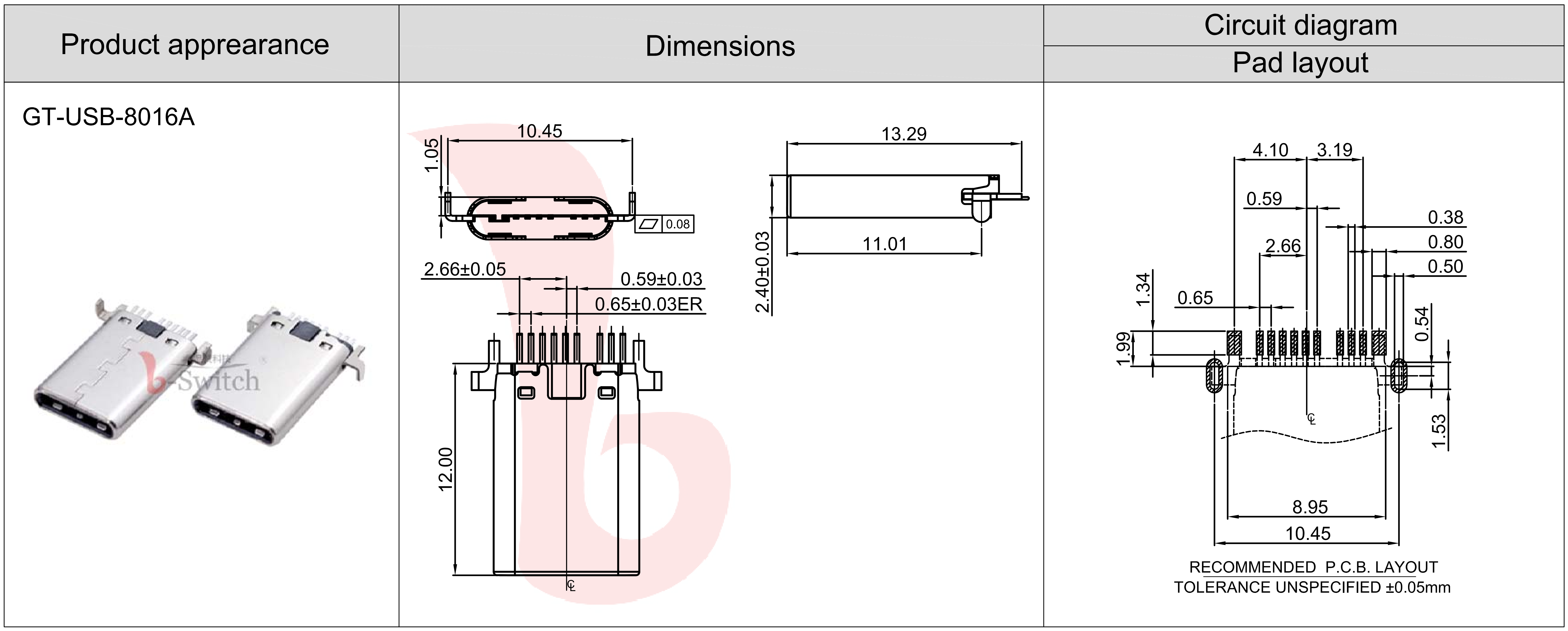

| 1 | GT-USB-8016A | Plug 9pin，沉板1.05 SMT，L12.0mm 3A电流 |
 |
 |

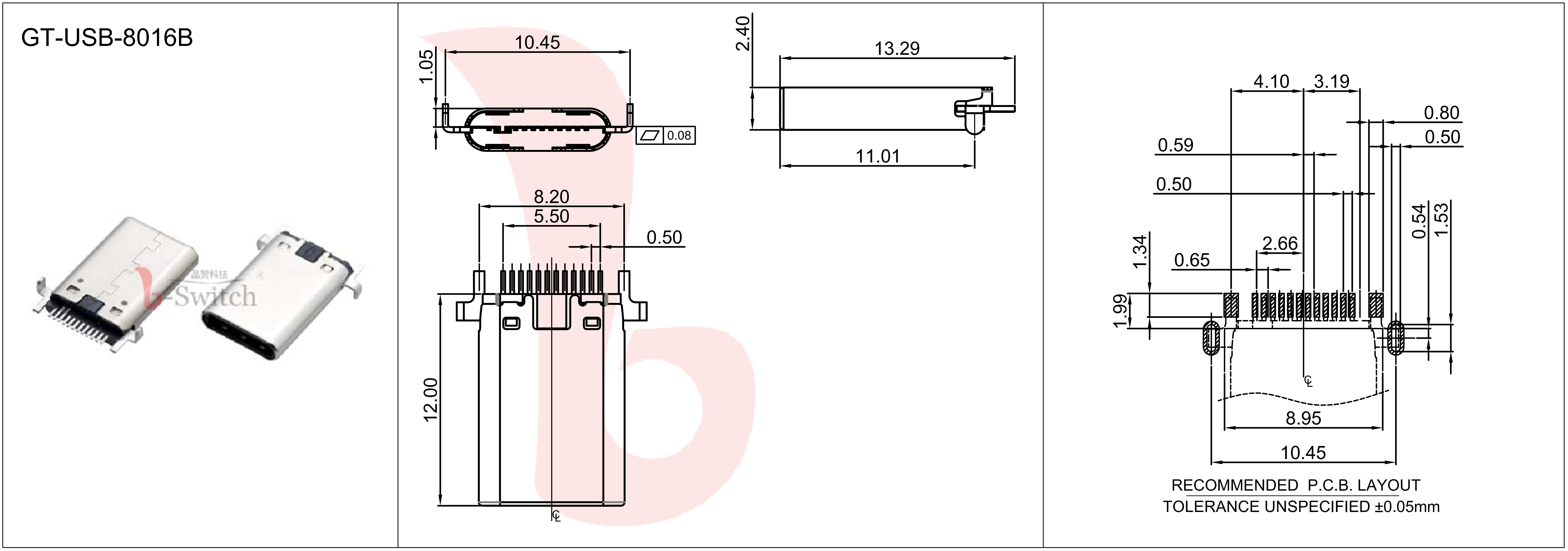

| 2 | GT-USB-8016B | Plug 12pin，沉板1.55 SMT，L12.0mm 3A电流 |
|
|
尺寸图
