立贴24Pin Type C插头L11.1mm
品牌：G-Switch/品赞
规格：8.66×11.1×2.4mm
型号：GT-USB-8018X
包装：300/卷
立贴款TYPE-C 24PIN公头：立式L=11.1mm；2/3/4外壳固定脚；3A电流。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
Specification
FUNCTION: CONN USB C TYPE 24PIN SMD
CONTACT ARRANGEMENT:USB C PLUG
Electrical
MAXIMUM VOLTAGE: 3A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Environmental
OPERATING TEMPERATURE: -40˚C to 85˚CMolde Code:
| NO. | Molde Code | Specifications | 3D下载 | |

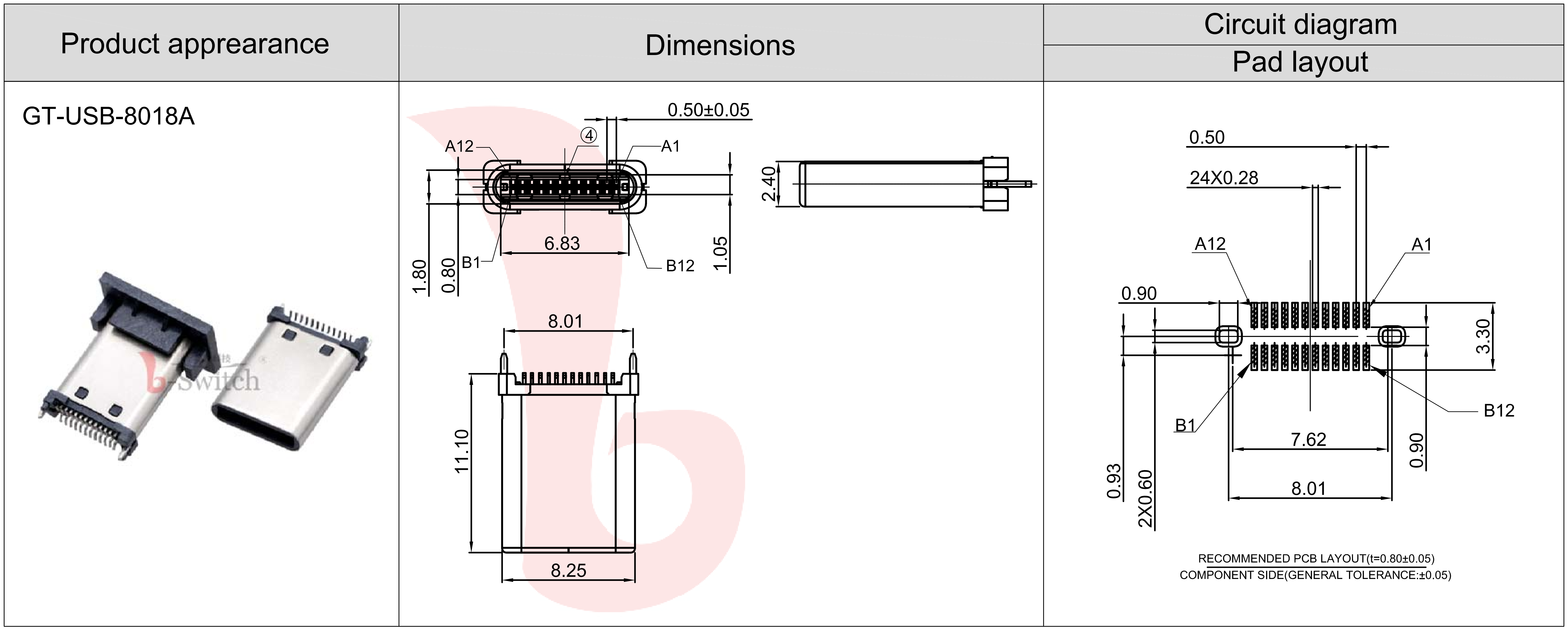

| 1 | GT-USB-8018A | Plug 24pin，立贴2固定脚，L11.1mm ，3A电流 |
 |
 |

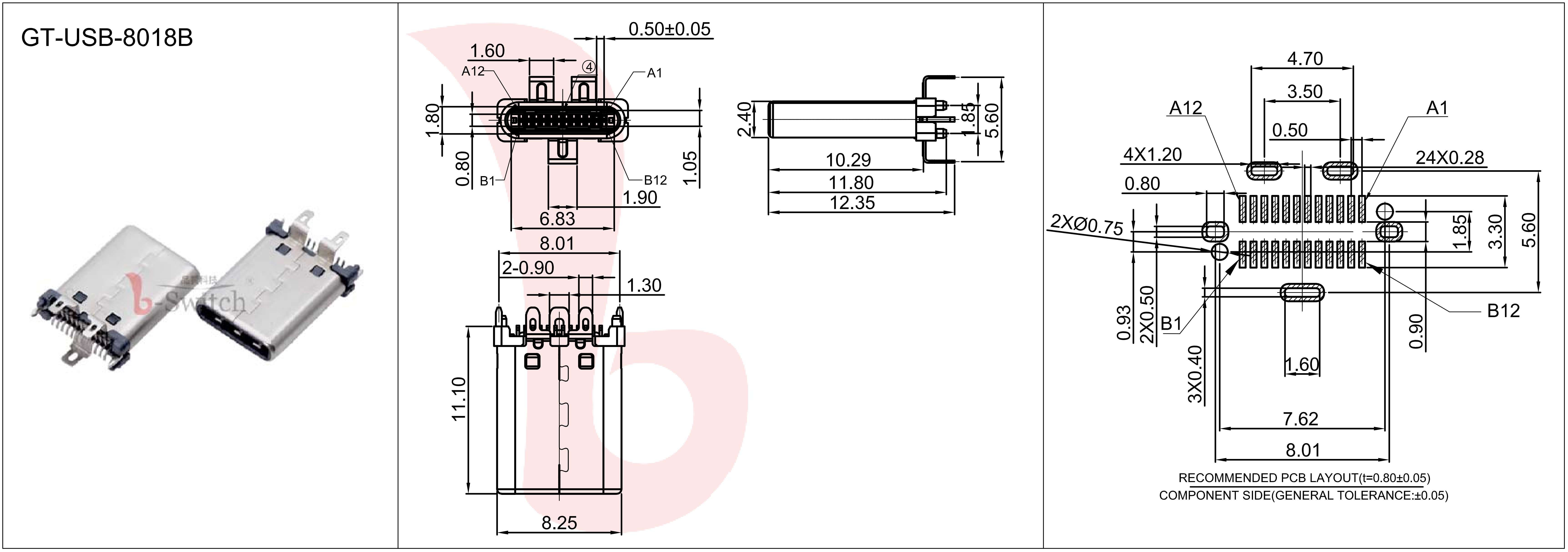

| 2 | GT-USB-8018B | Plug 24pin，立贴3固定脚，L11.1mm ，3A电流 |
|
|

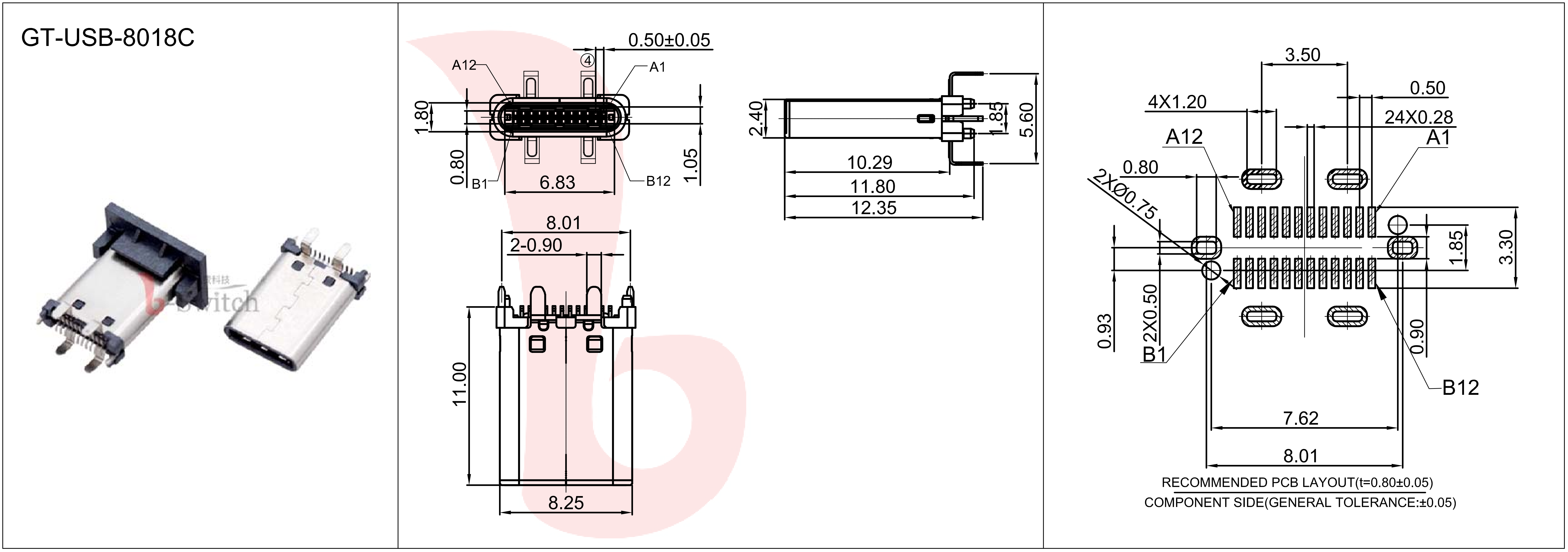

| 3 | GT-USB-8018C | Plug 24pin，立贴4固定脚，L11.1mm， 3A电流 |
|
|
尺寸图
