Type C板上24Pin母座

Type C板上24Pin母座

规格:9.7×3.42×DIM
型号:GT-USB-7001X
包装:1000/盘
前插后贴TYPE-C 24PIN母座 外壳长度有:10.0和8.65mm两款,脚型有四脚插拔和前贴后插款,可供选择。
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。

基本说明

Specification
FUNCTION: CONN USB C TYPE  24PIN SMD
CONTACT ARRANGEMENT:USB C  GEN2

Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN,0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ

Mechanical
INSERTION:5-20N
EXTRACTION:8-20N AFTER TEST

DURABILITY:10,000 CYCLES


Environmental
OPERATING TEMPERATURE: -40˚C to 85˚C

Molde Code:

NO.  Molde Code Specifications PDF 3D下载
1 GT-USB-7001A USB3.1 GEN2,24pin,CH=1.81mm,四脚插板,L=10.0mm
2 GT-USB-7001B USB3.1 GEN2,24pin,CH=1.81mm,四脚插板,L=8.65mm
3 GT-USB-7001C USB3.1 GEN2,24pin,CH=1.81mm,前贴后插 ,L=8.65mm
4 GT-USB-7001D USB3.1 GEN2,24pin,CH=1.81mm,前贴后插 ,L=10.0mm

NO.  订货编码 安装角度 触点数 端接类型 形式 CH中心距 外壳长度 插入深度 额定电流电压 数据支持 防水等级 PDF 3D下载
1 GT-USB-7001A 90° 24pin SMT+DIP 四脚插板 1.81mm 10.0mm 6.14mm 1.5A、3A、5A(PD3.0)  24V AC USB 2.0、3.0、3.1Gen2 0
2 GT-USB-7001B 90° 24pin SMT+DIP 四脚插板 1.81mm 8.65mm 4.79mm 1.5A、3A、5A(PD3.0)  24V AC USB 2.0、3.0、3.1Gen2 0
3 GT-USB-7001C 90° 24pin SMT+DIP 前贴后插 1.81mm 18.65mm 4.79mm 1.5A、3A、5A(PD3.0)  24V AC USB 2.0、3.0、3.1Gen2 0
4 GT-USB-7001D 90° 24pin SMT+DIP 前贴后插 1.81mm 10.0mm 6.14mm 1.5A、3A、5A(PD3.0)  24V AC USB 2.0、3.0、3.1Gen2 0

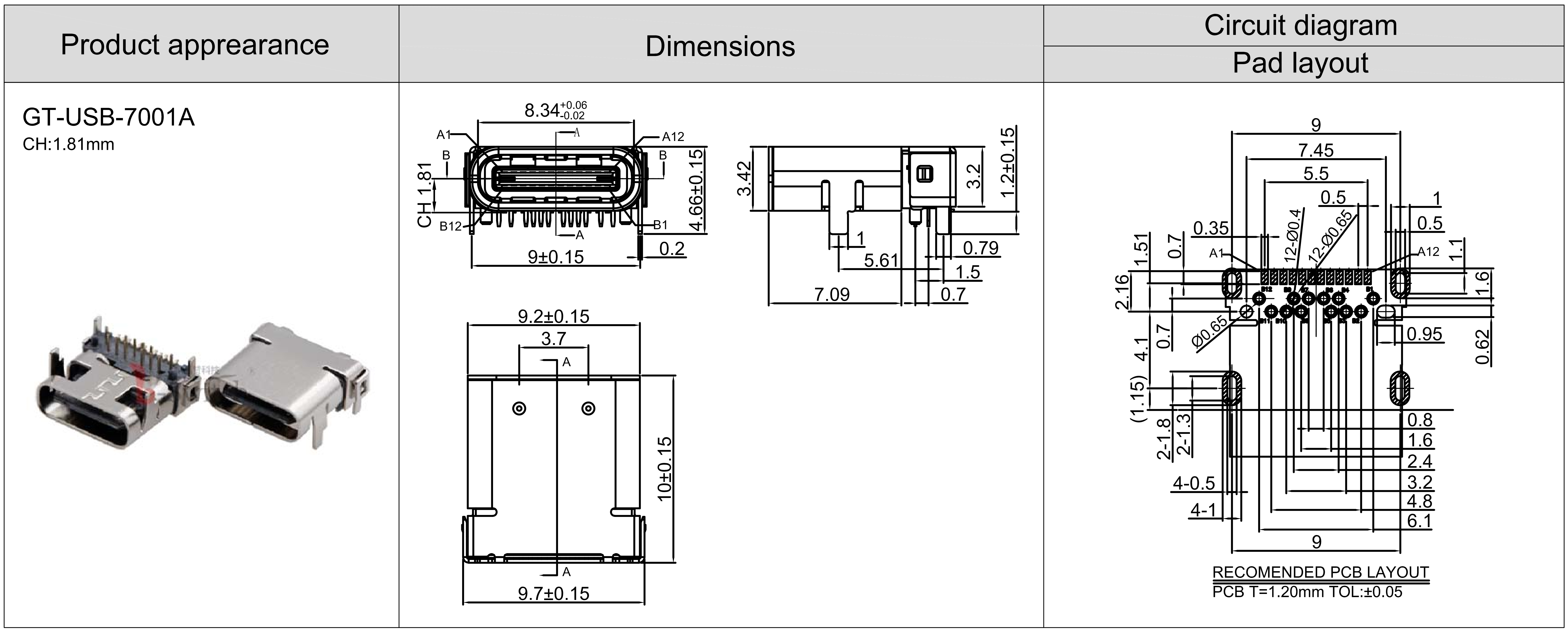

尺寸图







产品说明
