板上6PIN TYPE-C母座 SMT
品牌：G-Switch/品赞
规格：8.95×6.85×3.16mm
型号：GT-USB-7002X
包装：1000/盘
SMD USB-C 6PIN 对应USB2.0电源接口；脚长有2.0、1.1、0.7mm；VBUS部分可实现5A电流，外壳有带弹与无弹款。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
Specification
FUNCTION: CONN USB C TYPE 6PIN SMD
CONTACT ARRANGEMENT:USB C Power
Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
MECHANICAL
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Environmental
OPERATING TEMPERATURE: -55˚C to 85˚C
Molde code:
立式款：TYPE DIP GT-USB-7033X ; TYPE SMD GT-USB-7060X
沉板款：TYPE SMD GT-USB-7034X

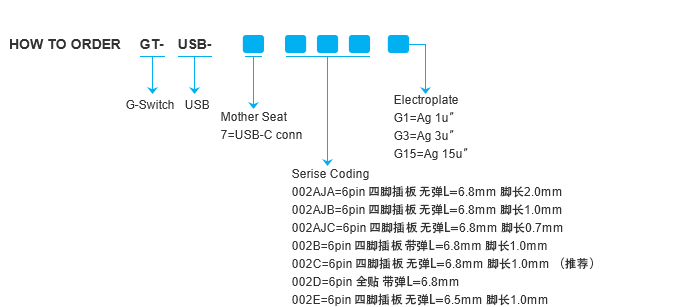

Molde code:
| NO. | Molde Code | Specifications | |
| 1 | GT-USB-7002AJX | 6pin无弹，四脚插板，L=6.8mm |
 |
| 2 | GT-USB-7002B | 6pin带弹，四脚插板，L=6.8mm |
|
| 3 | GT-USB-7002C | 6pin无弹，四脚插板，L=6.8mm (推荐款） |
|
| 4 | GT-USB-7002D | 6pin带弹，全贴，L=6.8mm |
|
| 5 | GT-USB-7002E | 6pin无弹，四脚插板，L=6.5mm |
|
立式款：TYPE DIP GT-USB-7033X ; TYPE SMD GT-USB-7060X
沉板款：TYPE SMD GT-USB-7034X

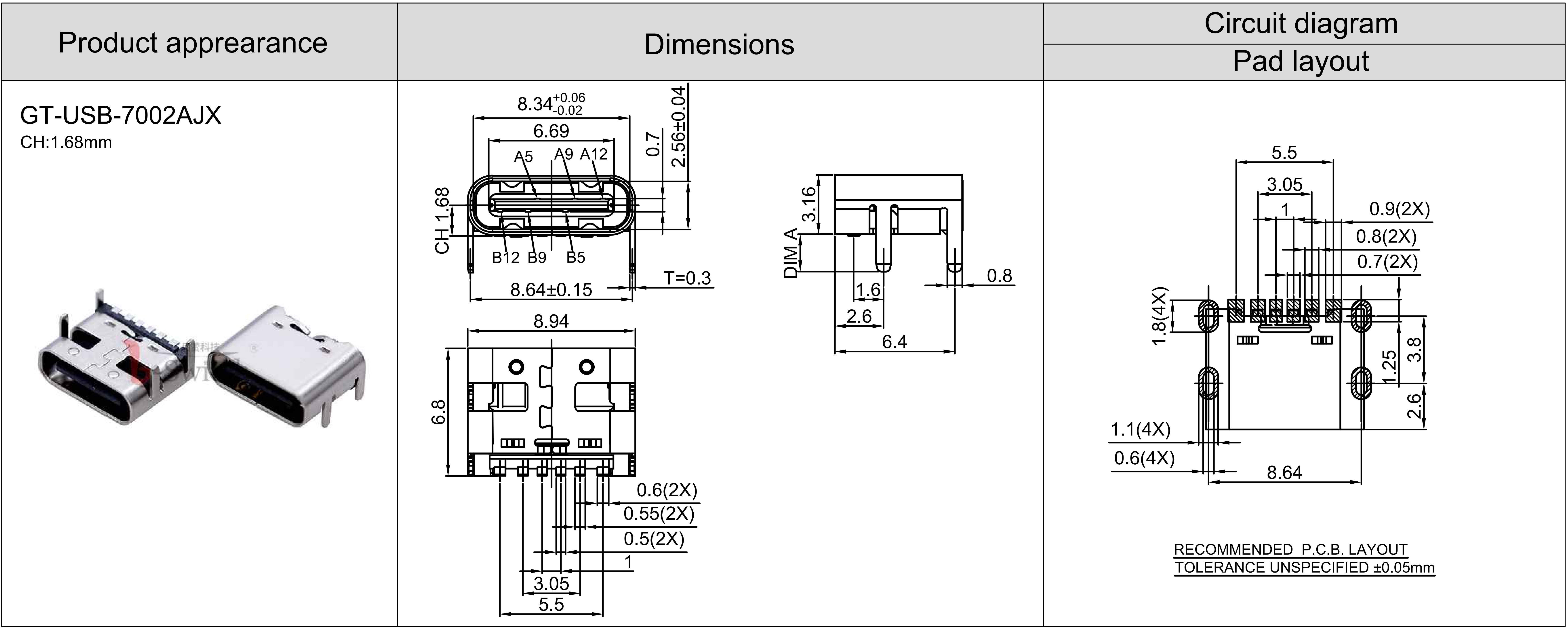

尺寸图
规格参数
