TID认证Type C 24pin沉板母座

规格：9.95×3.16×DIMX

型号：GT-USB-7009X

包装：700/盘

TID认证24pin type c沉板母座：沉板2.0mm；CH0.28mm；L8.65/10.0mm；USB4.0版本。

声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。

基本说明

Specification

FUNCTION: CONN USB C TYPE 24PIN SMD

CONTACT ARRANGEMENT:USB4.0

Electrical

MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.

MAXIMUM CURRENT DC: 20V MAX

DIELECTRIC STRENGTH: 250 VA C (1mn)

CONTACT RESISTANCE: ≤ 40 mΩ

INSULATION RESISTANCE: ≥ 100 MΩ

Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES

Environmental

OPERATING TEMPERATURE: -40˚C to 85˚C

Molde Code:

NO.	Molde Code	Specifications	PDF	3D下载

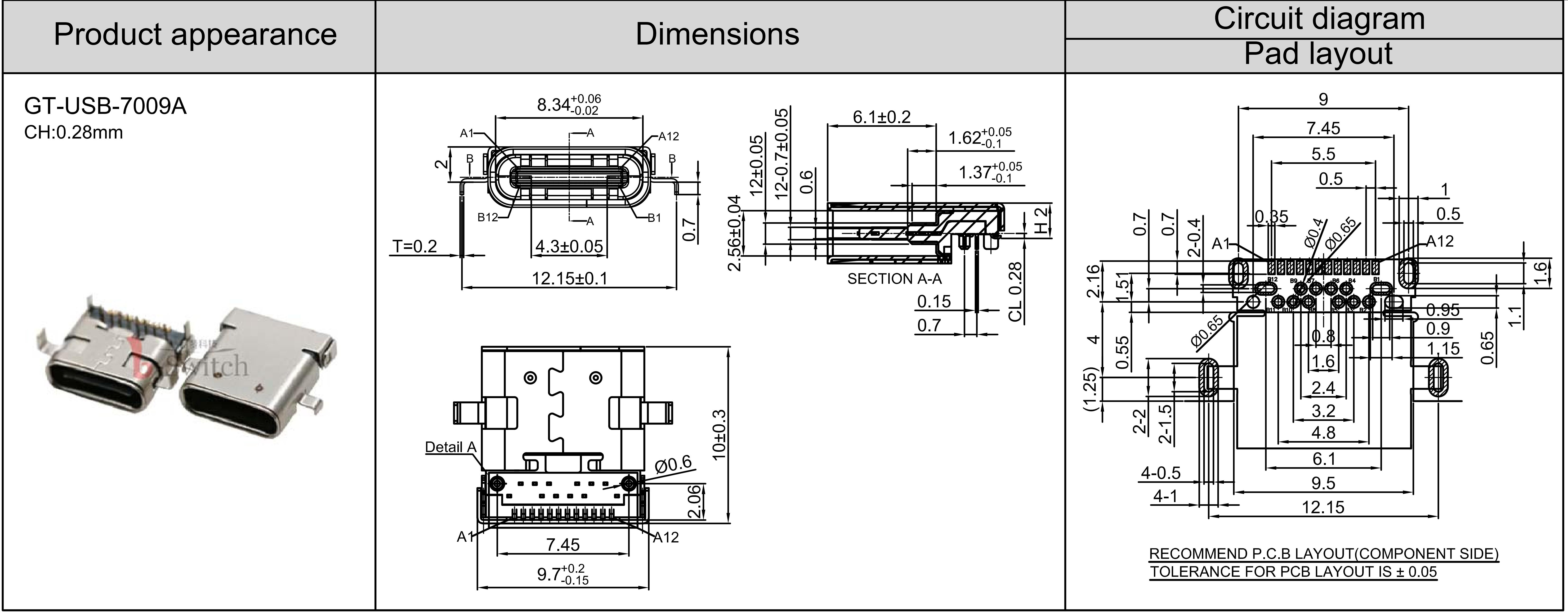

1	GT-USB-7009A	非TID版本 24pin，前插后贴，下沉1.4mm CH0.28mm，L10.0mm，40Gbp/s

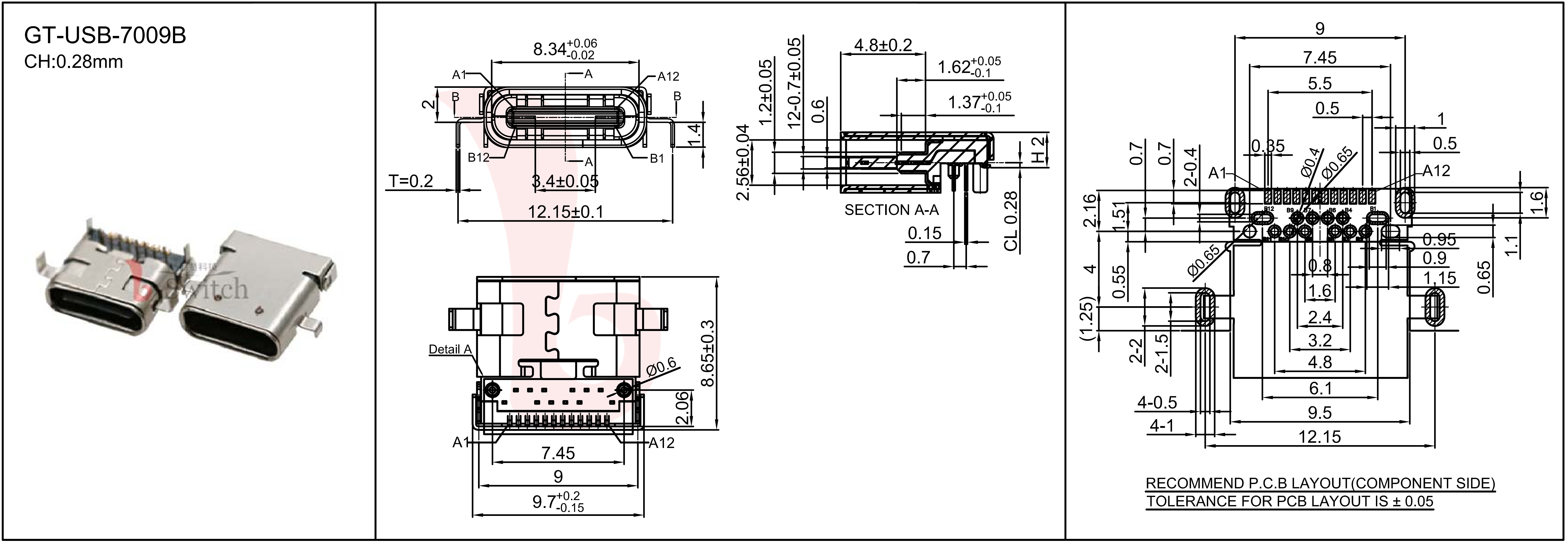

2	GT-USB-7009B	非TID版本 24pin，前插后贴，下沉1.4mm CH0.28mm，L8.65mm，40Gbp/s
3	GT-USB-9009A	TID认证版本：Type-C 24pin Countersunk 2.0 Double Hull L10.0mm，10Gbp/s
4	GT-USB-9009B	TID认证版本：Type-C 24pin Countersunk 2.0 Double Hull L8.65mm，10Gbp/s
