板上16PIN 前插后贴Type c母座

板上16PIN 前插后贴Type c母座

规格:8.94×3.16×H
型号:GT-USB-7010X
包装:1000/盘
USB协会TID:7341,外壳长度L6.5、7.35;加高0.5/1.0/1.5,CH1.63、CH1.68、CH2.68、CH3.18mm;外壳有有弹/无弹,无柱带柱款;电流3A、5A、8A;插拔寿命一万次。
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。

基本说明

Specification
FUNCTION: CONN USB C TYPE  16PIN SMD
CONTACT ARRANGEMENT:USB C  FOR USB2.0

Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN,0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ

Mechanical
INSERTION:5-20N
EXTRACTION:8-20N AFTER TEST

DURABILITY:10,000 CYCLES


Environmental
OPERATING TEMPERATURE: -40˚C to 85˚C

Molde Code:

NO.  Molde Code Specifications PDF 3D下载

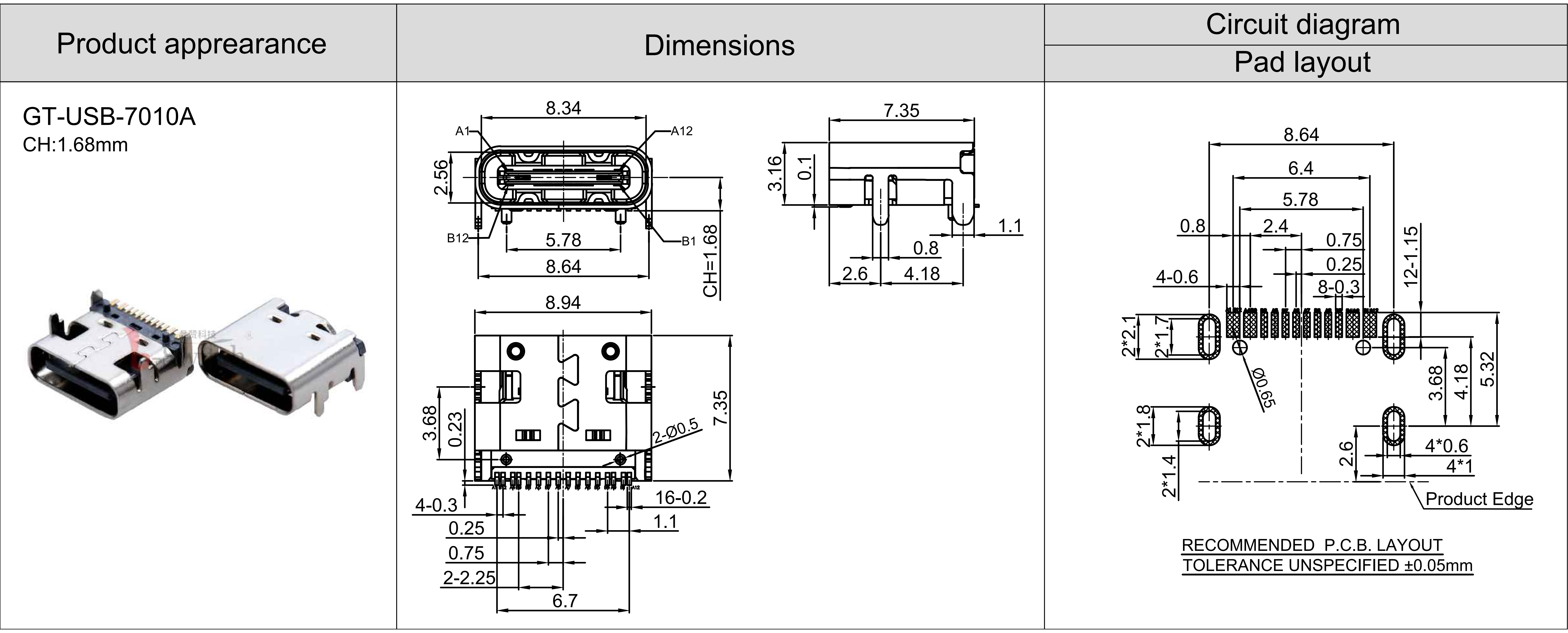

1 GT-USB-7010A 16pin,前插后贴,有柱无弹,L7.35 CH1.68mm,5A电流,支持胶芯颜色定制

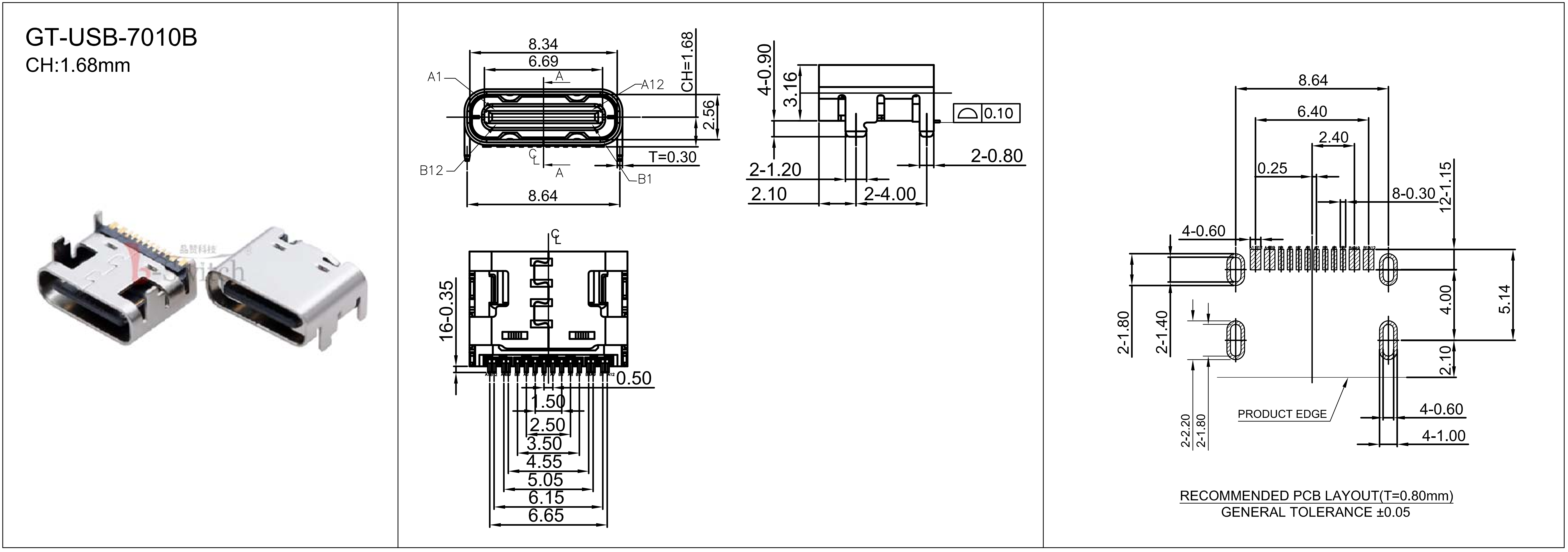

2 GT-USB-7010B 16pin,前插后贴,无柱无弹,L6.5 CH1.68mm,5A电流,支持胶芯颜色定制
3 GT-USB-7010C 16pin,前插后贴,有柱带弹,L7.35 CH1.68mm,5A电流,支持胶芯颜色定制

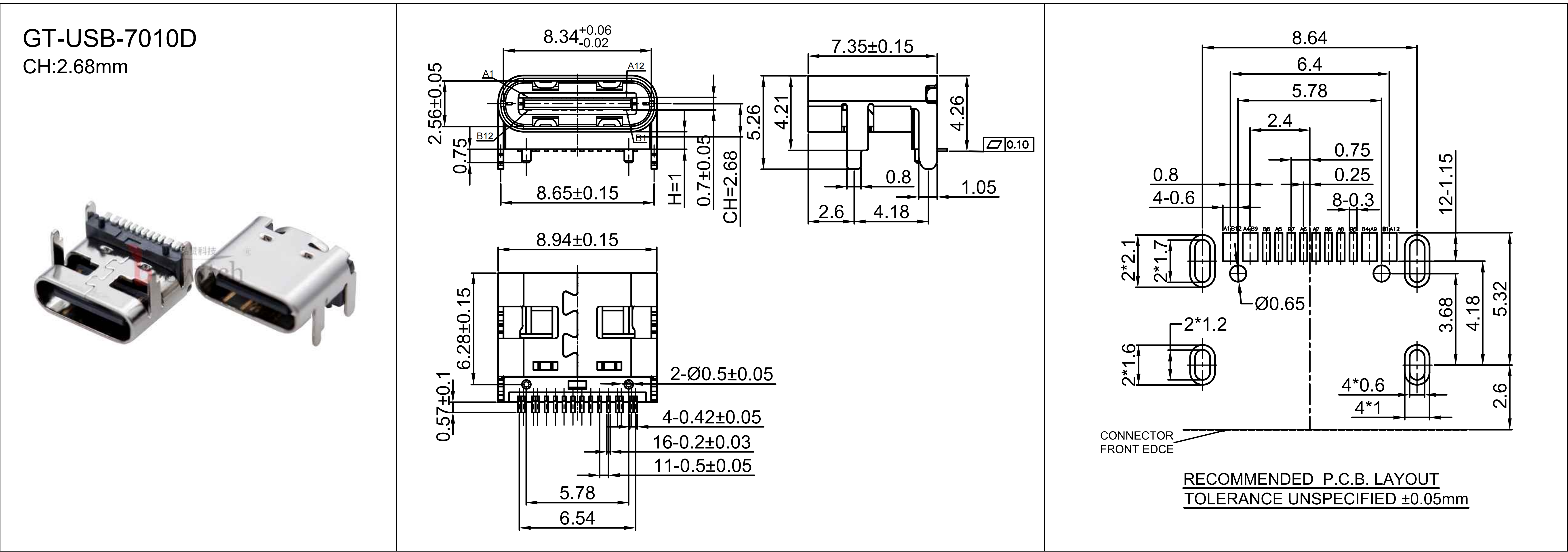

4 GT-USB-7010D 16pin,前插后贴,加高1.0,有柱无弹,L7.35 CH2.68mm,5A电流;支持胶芯颜色定制
5 GT-USB-7010ES01 16pin,前插后贴,有柱有弹,L7.35 CH1.68mm,10A电流,三万次插拔寿命,颜色定制

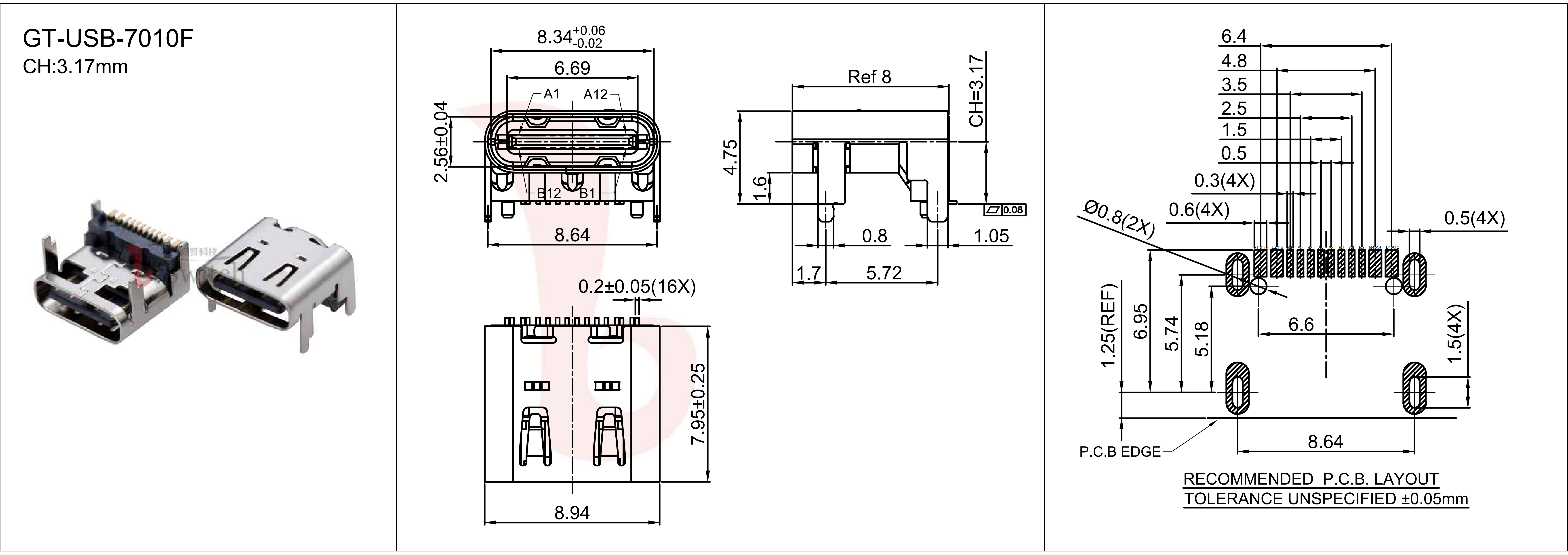

6 GT-USB-7010F 16pin,前插后贴,加高1.6,有柱无弹,L7.95 CH3.18mm,5A电流;支持胶芯颜色定制
7 GT-USB-7010G 16pin,无柱外壳缺口,L7.35 CH1.68mm,3A电流,支持胶芯颜色定制
8 GT-USB-7010H 16pin,前插后贴,有柱无弹,L7.35 CH1.63mm,3A电流,支持胶芯颜色定制
9 GT-USB-7010i 16pin,前插后贴,有柱无弹,L7.35 CH2.15mm,5A电流,支持胶芯颜色定制
10 GT-USB-9010AB TID认证16pin,前插后贴,有柱带弹,L7.35 CH1.68mm,5A电流,TID:7341;颜色定制


尺寸图







产品说明
