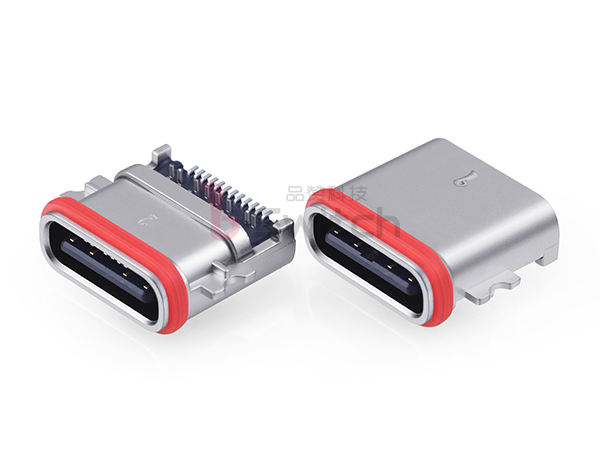

板上型24pin前插后贴Type C母座
品牌：G-Switch/品赞
规格：9.85×3.16×9.87mm
型号：GT-USB-9003
包装：1000/卷
USB IF TID认证+IEC62680-1-3认证；CH1.74mm；L=9.87mm；10Gbp/s
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
| Specification | FUNCTION: | CONN USB C TYPE 6PIN SMD |
| CONTACT ARRANGEMENT: | USB C Power | |
| Electrical | MAXIMUM VOLTAGE: | 5A FOR VBUS:1.25A FOR GND PIN，0.25A FOR OTHER |
| MAXIMUM CURRENT DC: | 20V MAX | |
| DIELECTRIC STRENGTH: | 250 VA C (1mn) | |
| CONTACT RESISTANCE: | ≤ 40 mΩ | |
| INSULATION RESISTANCE: | ≥ 100 MΩ | |
| Mechanical | INSERTION： | 5-20N |
| EXTRACTION： | 8-20N AFTER TEST | |
| DURABILITY： | 10,000 CYCLES | |
| Environmental | OPERATING TEMPERATURE: | -40˚C to 85˚C |
Molde Code
| NO. | 订货编码 | 安装角度 | 触点数 | 端接类型 | 形式 | CH中心距 | 外壳长度 | 插入深度 | 额定电流电压 | 数据支持 | 防水等级 | 3D下载 | |
| 1 | GT-USB-9003X | 90° | 24pin | SMT+DIP | 四脚插板 | 1.74mm | 9.87mm | 5.1mm | 1.5A、3A、5A(PD3.0) 24V AC | USB 2.0、3.0、3.1Gen2 | 0 |
 |
 |
尺寸图
