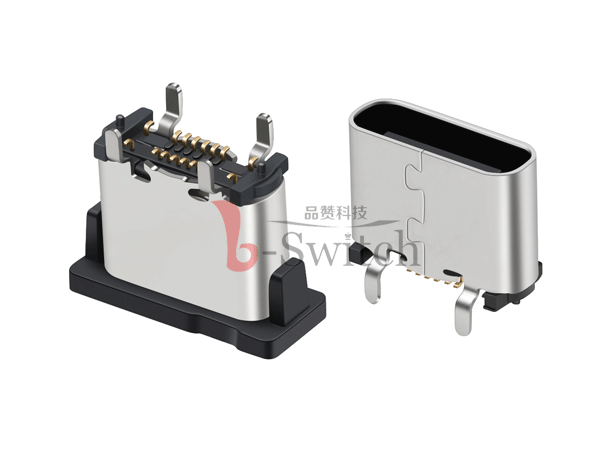

180°立插16pin Type C母座
品牌：G-Switch/品赞
规格：8.94×3.16×H
型号：GT-USB-7038X
包装：100/盘
立插16pin type c母座：外壳长度有：8.8/9.3/10.0/10.5/12.4/13.1/13.7/15.0/17.5mm。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
Specification
Molde Code:
FUNCTION: CONN USB C TYPE 16PIN DIP
CONTACT ARRANGEMENT:USB C FOR USB2.0
Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Environmental
OPERATING TEMPERATURE: -40˚C to 85˚CMolde Code:

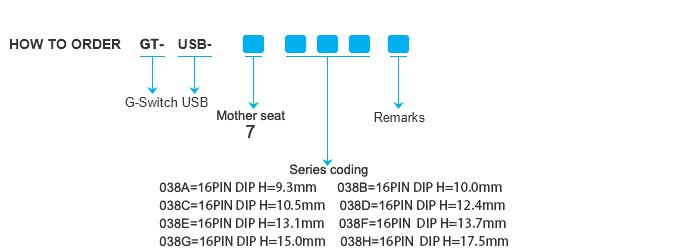

| NO. | Molde Code | Specifications | 3D下载 | |
| 1 | GT-USB-7038A | 16pin，立插加宽，4DIN H9.3mm，插入深度4.86mm，电流5A |
 |
|
| 2 | GT-USB-7038B | 16pin，立插加宽，4DIN H10.0mm，插入深度5.56mm，电流5A |
 |
|
| 3 | GT-USB-7038C | 16pin，立插加宽，4DIN H10.5mm，插入深度6.06mm，电流5A |
|
|
| 4 | GT-USB-7038D | 16pin，立插加宽，4DIN H12.4mm，插入深度4.46mm电流5A |
|
|
| 5 | GT-USB-7038E | 16pin，立插加宽，4DIN H13.1mm，插入深度5.15mm电流5A | ||
| 6 | GT-USB-7038F | 16pin，立插加宽，4DIN H13.7mm，插入深度5.75mm电流5A |
|
|
| 7 | GT-USB-7038G | 16pin，立插加宽，4DIN H15.0mm，插入深度5.0mm，电流5A | ||
| 8 | GT-USB-7038H | 16pin，立插加宽，4DIN H17.5mm，插入深度4.45mm，电流5A |
|
|
| 9 | GT-USB-7038i | 16pin，立插加宽，4DIN H8.8mm，插入深度4.46mm，电流5A |
|
|
| 10 | GT-USB-7038J | 16pin，立插加宽，4DIN H12.0mm，插入深度3.75mm，电流5A |
|

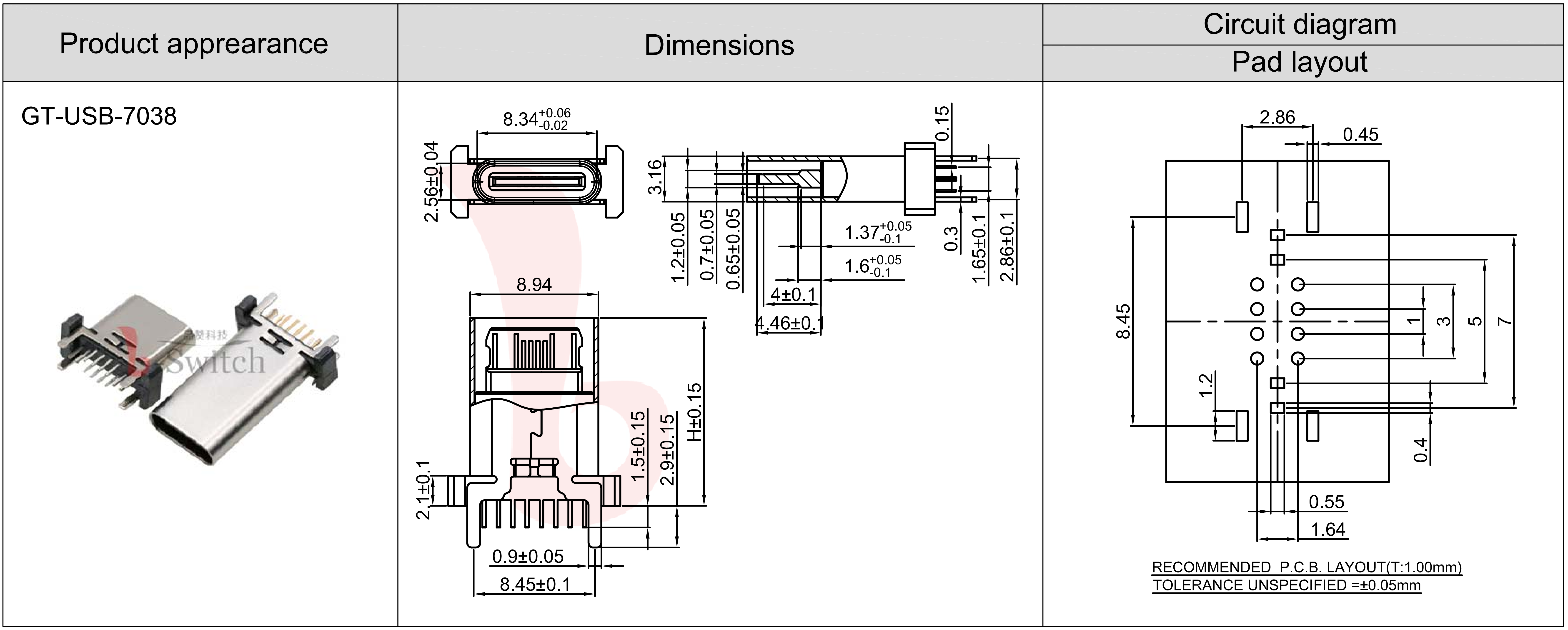

尺寸图
产品说明
