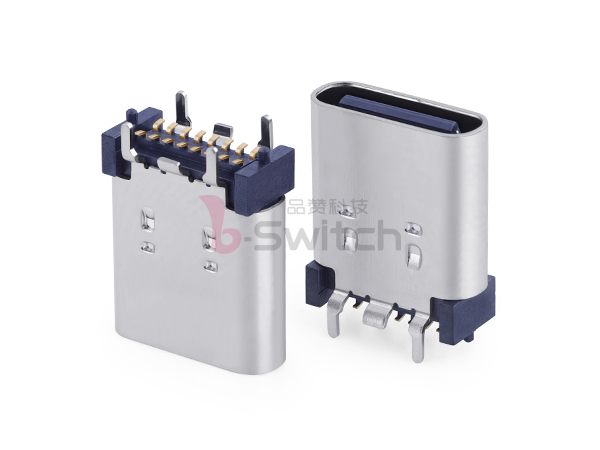

TID认证直立式SMT16pin Type C母座

TID认证直立式SMT16pin Type C母座

规格:8.94×3.16×Hmm
型号:GT-USB-7051X
包装:450/卷
直立式16PIN TYPE C母座:TID认证款;长度有10.0与10.50两种长度,电流最大可承受5.0A,胶芯颜色有黑、白、蓝、红等颜色可选。
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。

基本说明

Specification
FUNCTION: CONN USB C TYPE  16PIN SMD
CONTACT ARRANGEMENT:USB C  FOR USB2.0

Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN,0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ


Mechanical
INSERTION:5-20N
EXTRACTION:8-20N AFTER TEST

DURABILITY:10,000 CYCLES


Environmental
OPERATING TEMPERATURE: -40˚C to 85˚C

Molde Code:

NO.  Molde Code Specifications PDF 3D下载
1 GT-USB-7051A 16pin,直立式SMT 4DIN,H10.5mm,电流5A,支持定制胶芯颜色
2 GT-USB-7051B 16pin,直立式SMT 4DIN,H10.0mm,电流5A,支持定制胶芯颜色
3 GT-USB-9051A TID认证款,16pin,直立式SMT 4DIN,H10.5mm,电流5A,支持定制胶芯颜色

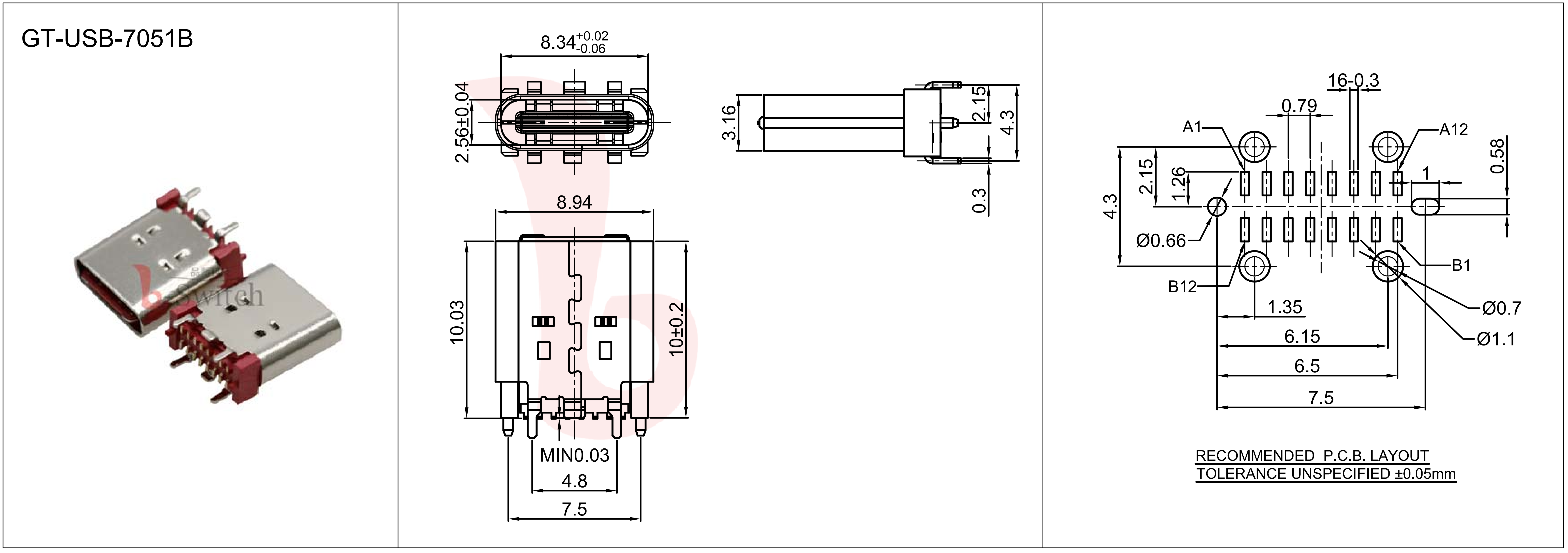

尺寸图




产品说明
