24Pin Type C沉板双贴公头

24Pin Type C沉板双贴公头

规格:8.25×15.4×2.4mm
型号:GT-USB-8012X
包装:1000/卷
双贴沉板24Pin Type C公头:沉板1.3mm;L=15.5mm;5A电流.
声明:有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据,只代表品赞电子内部的测试结果,如需详细测试方式,请联系品赞业务人员。

基本说明

Specification
FUNCTION: CONN USB C TYPE  24PIN SMD
CONTACT ARRANGEMENT:USB C  USB3.1

Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN,0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ


Mechanical
INSERTION:5-20N
EXTRACTION:8-20N AFTER TEST

DURABILITY:10,000 CYCLES


Environmental
OPERATING TEMPERATURE: -40˚C to 85˚C

Molde Code:

NO.  Molde Code Specifications PDF 3D下载
1 GT-USB-8012A Plug 24pin,沉板1.3双贴,L15.5mm, 5A电流

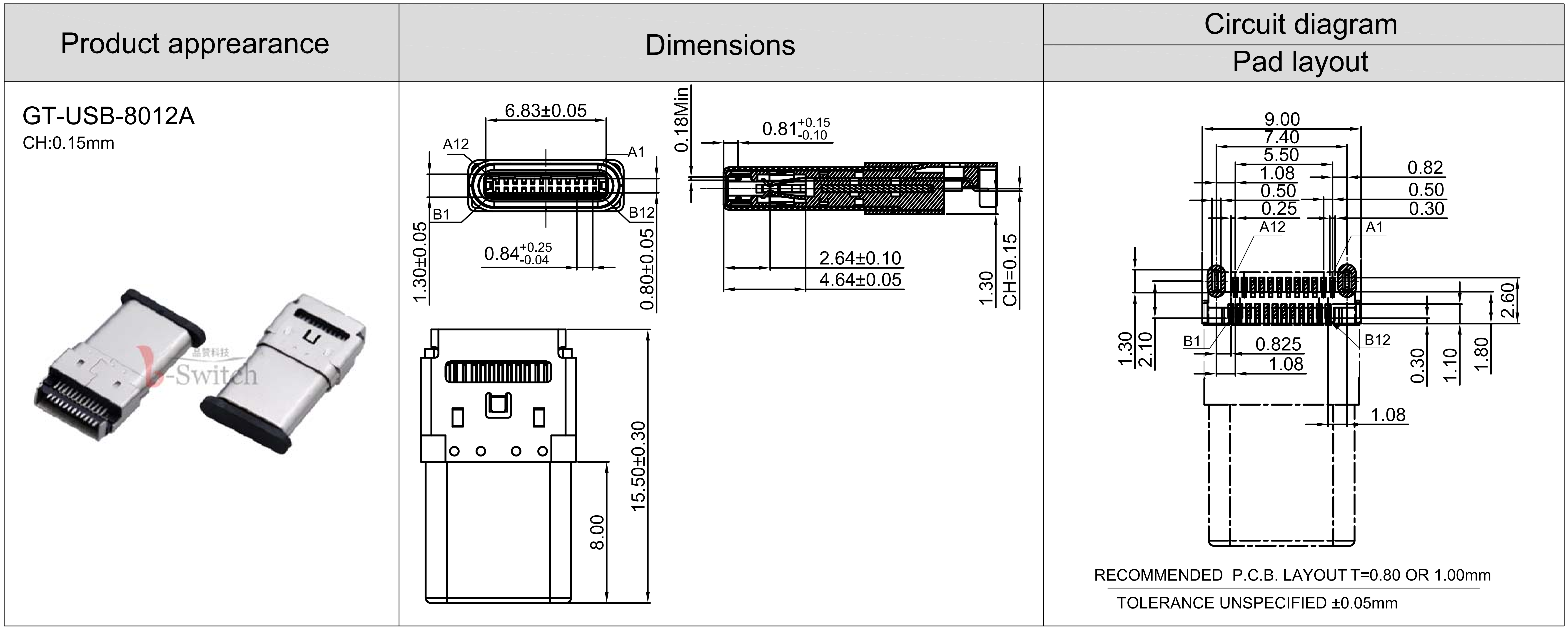

尺寸图

产品说明
