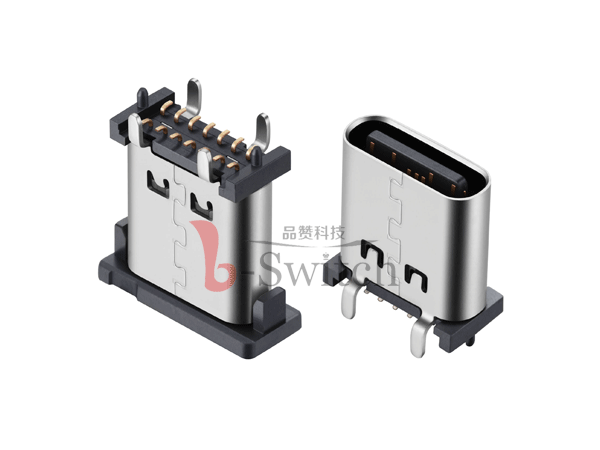

短体立式24pin Type C母座
品牌：G-Switch/品赞
规格：8.74×6.5×2.94mm
型号：GT-USB-7052X
包装：650/卷
直立式24pin Type C母座：立式H6.6mm/7.4mm；无弹4DIN；5A电流。
声明：有关于产品的规格、参数、寿命、工作温度、手感、防水等级等数据，只代表品赞电子内部的测试结果，如需详细测试方式，请联系品赞业务人员。
基本说明
Specification
FUNCTION: CONN USB C TYPE 24PIN SMD
CONTACT ARRANGEMENT:USB C FOR USB3.1
Electrical
MAXIMUM VOLTAGE: 5A FOR VBUS:
1.25A FOR GND PIN，0.25A FOR OTHER.
1.25A FOR GND PIN，0.25A FOR OTHER.
MAXIMUM CURRENT DC: 20V MAX
DIELECTRIC STRENGTH: 250 VA C (1mn)
CONTACT RESISTANCE: ≤ 40 mΩ
INSULATION RESISTANCE: ≥ 100 MΩ
Mechanical
INSERTION：5-20N
EXTRACTION：8-20N AFTER TEST
DURABILITY：10,000 CYCLES
Environmental
OPERATING TEMPERATURE: -40˚C to 85˚CMolde Code:
| NO. | Molde Code | Specifications | 3D下载 | |
| 1 | GT-USB-7052A | 24pin，短体直立式SMT，无弹H6.6mm，电流5A，USB3.1版本 |
 |
 |
| 2 | GT-USB-7052B | 24pin，短体直立式SMT，无弹H7.4mm，电流5A，USB3.1版本 |
|
|

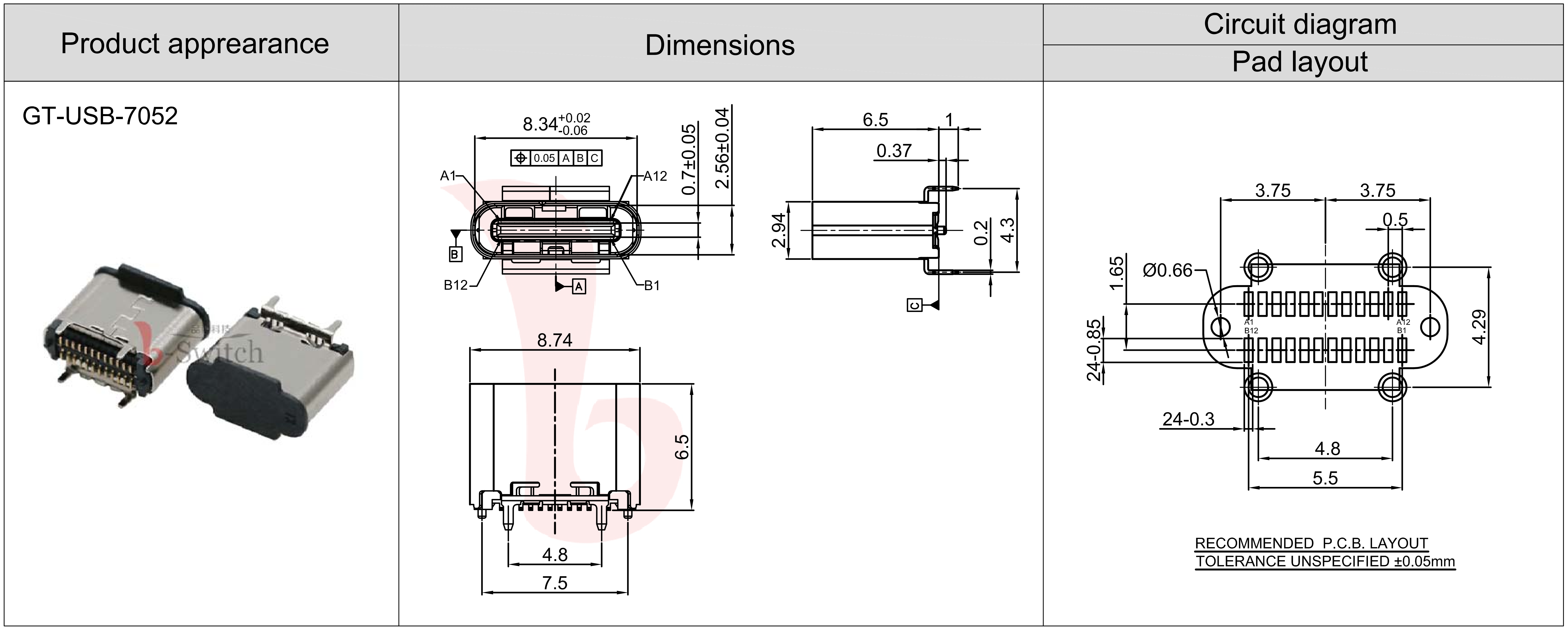

尺寸图
产品说明
